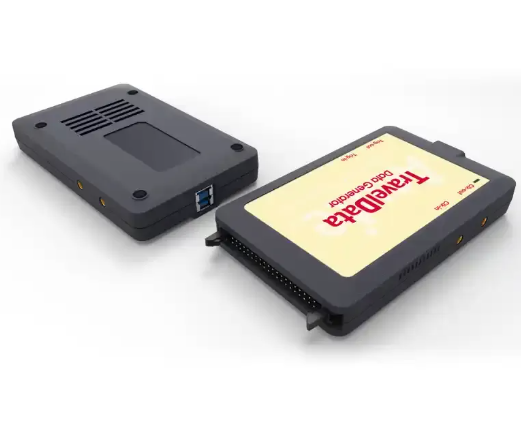

TD3116B 码型信号发生器

• PC-based
• USB 3.0 接口
• 通道 : 16 (资料通道), 3 (事件输入)
• 信号输出速度 : 200Mbps @Ch (Max.)
• 记忆深度 : 每通道 1Mb
• 工作频率范围 : 1Hz ~ 200MHz (6 位数准确度)
首页  ꄲ  皇晶Acute  ꄲ  码型信号发生器  ꄲ  TD3116B 码型信号发生器

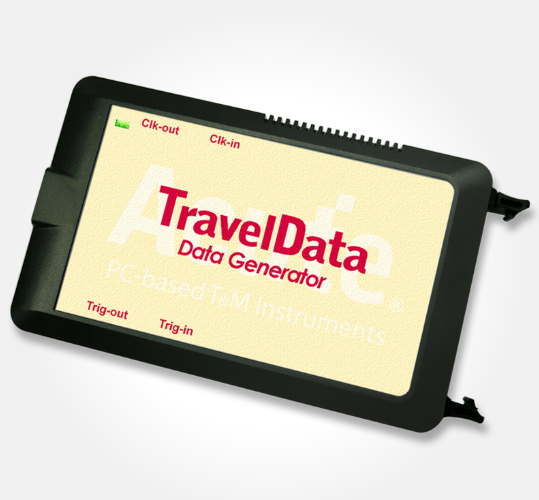

  • TD3116B 码型信号发生器

    TD3116B 是皇晶科技 TravelData 系列的 PC-based 码型信号发生器，配备 16 个数字信号通道与 3 个事件输入通道（Ch0~Ch15 / Ev0-2 / CKO / CKI），每个通道独立生成数字信号。设备最大信号输出速度达 200Mbps @Ch，内部工作频率覆盖 1Hz ~ 200MHz（6 位数准确度），支持 I²C、MIPI I3C、MIPI RFFE、PMBus、PWM、SPI 及同步/异步计数器等多种通信协议波形产生，适用于多通道系统测试与信号模拟重现，在研发阶段可模拟产生数据传送给 IC 进行验证测试。

    核心性能指标

    16 通道并行码型生成

    • 16 数字信号通道 + 3 事件输入
    • 每通道独立生成数字信号
    • 每通道内存 1 Mb
    • Ch0~Ch15 / Ev0-2 / CKO / CKI

    200Mbps 输出 / 200MHz 频率

    • 最大信号输出速度 200Mbps @Ch
    • 内部工作频率 1Hz ~ 200MHz
    • 频率准确度 6 位数
    • 外部工作频率 < 200MHz

    丰富协议波形产生

    • I²C / MIPI I3C / MIPI RFFE
    • PMBus / PWM / SPI
    • 同步 / 异步计数器
    • 输出电平 0.9~4.5Vpp（0.1V 解析度）

    波形编辑与信号控制

    • 波形编辑器手动编辑
    • 单次 / 重复发送波形
    • 控制指令 Loop / Jump / Hold / Wait
    • 支持 Acute-LA / VCD / CSV 导入

    关键技术特性

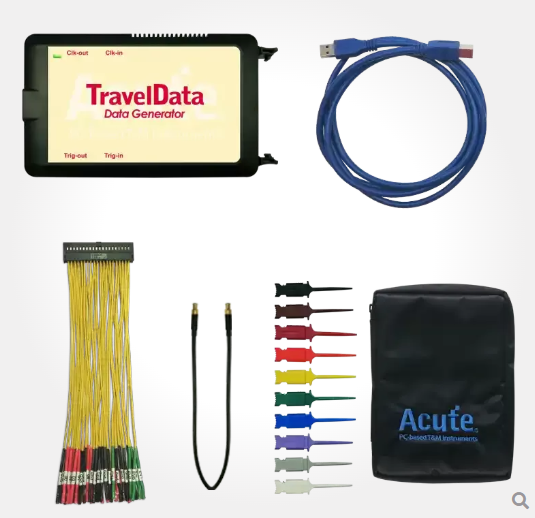

    TravelData 便携定位

    TD3116B 为 PC-based 设备，采用 USB 3.0 接口总线供电（待机 2.5W / 最大瞬时 4.5W），无需外接电源适配器，体积小巧、便于携带，适合现场与实验室的多通道系统测试。

    波形编辑器

    切换至波形编辑器可手动编辑波形，并可转换当前设定至波形编辑器，将编辑的数据转换为单次发送或重复发送波形，灵活控制信号发送方式。

    多种协议设置画面

    提供 I2C、MIPI I3C（支持 2 组 I3C 波形）、MIPI RFFE、PMBus、SPI/SIPI、Sync Counter、Async Counter、PWM 等多种协议设置画面，覆盖常见通信接口的信号模拟。

    信号控制指令

    支持使用指令操控信号发送规则（Loop / Jump / Hold / Wait for Event），并可导入不同信号源数据文件或自行编辑信号格式，提供极高的灵活性与测试效率。

    灵活数据导入与电平设置

    支持导入 Acute-LA / VCD / CSV（MIPI I3C、MIPI RFFE）转换波形，并可通过 Ch0~Ch15 / Ev0-2 / CKO / CKI 设定输出 / 输入电压，满足不同接口的电气要求。

    技术参数规格

    参数类别 规格详情
    方案类型 TravelData 系列 TD3116B 码型信号发生器（PC-based）
    信号输出通道数 16
    事件输入通道数 3（Ev0-2）
    每通道内存深度 1 Mb
    最大信号输出速度 200 Mbps @Ch（Max.）
    内部工作频率范围 1 Hz ~ 200 MHz
    内部工作频率准确度 6 位数
    外部工作频率范围 < 200 MHz
    触发电平 ±5 V
    输出电平能力 0.9 Vpp ~ 4.5 Vpp（0.1 V 解析度），高阻抗
    抖动（信号 / 时钟通道） < 200 ps
    信号控制指令 Loop, Jump, Hold, Wait for Event
    软件事件触发 N/A
    硬件事件触发通道数 N/A
    硬件事件触发模式 N/A
    硬件事件触发触发准位 N/A
    相位延迟时间 N/A
    电源 USB 3.0 总线供电
    待机功耗 2.5 W
    最大瞬时功耗 4.5 W

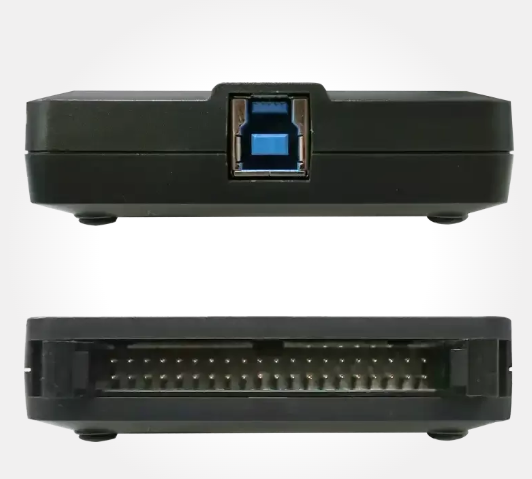

    硬件传输介面 USB 3.0
    通用波形产生协议 I²C, MIPI I3C, MIPI RFFE, PMBus, PWM, SPI, 同步 / 异步计数器
    自订资料方式 画波形、从 Acute-LA / VCD / CSV（MIPI I3C, MIPI RFFE）转换波形
