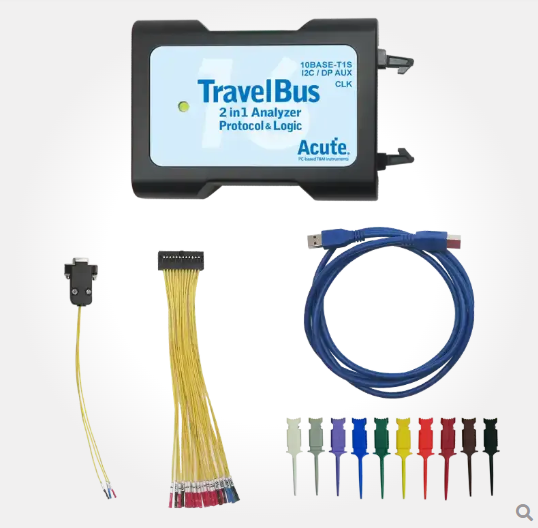

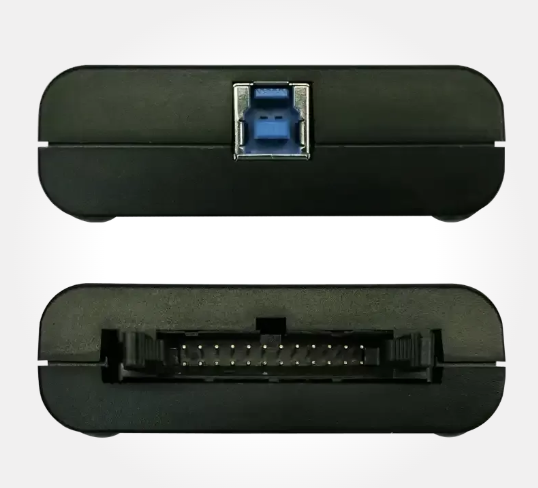

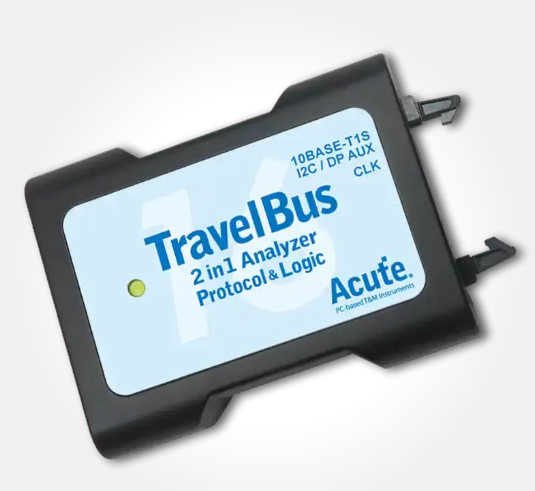

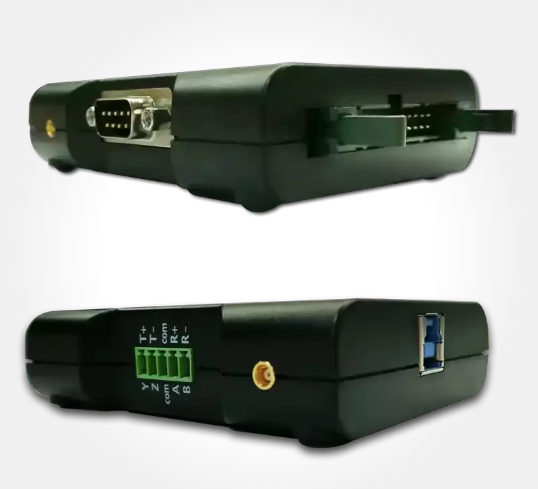

TB3016F 逻辑分析仪

• PC-based, USB 3.0 接口/电源
• 800 MHz 时序分析/ 200 MHz 状态分析
• 数字通道 : 16 (数据), 1 (时钟), 2 (I2C/DP_Aux)
• 存储空间: PC RAM
• 专用接口支持：I2C
首页  ꄲ  皇晶Acute  ꄲ  逻辑分析仪  ꄲ  TB3016F 逻辑分析仪

  • TB3016F 逻辑分析仪

    TB3016F 是皇晶科技 TravelBus 3000 系列（针对交通设备与自动化控制产业设计）的 PC-based 逻辑分析仪，配备 19 个数字通道（16 数据 + 1 时钟 + 2 I2C/DP_Aux），时序分析达 800 MHz，状态分析达 200 MHz，采用 USB 3.0 总线供电、数据存于 PC RAM。设备同时具备逻辑分析仪模式与协议分析仪模式，可直接量测 DP_Aux 差分信号解码并支持多种协议同时显示数据与波形。

    核心性能指标

    交通与自动化专用

    • TravelBus3000 系列定位
    • 面向交通设备与自动化控制
    • 差分信号直接量测 DP_Aux
    • 协议 + 逻辑分析仪双模式

    800MHz 时序 / 200MHz 状态

    • PC-based，19 通道
    • 16 数据 + 1 时钟 + 2 I2C/DP_Aux
    • 800 MHz 时序分析 / 200 MHz 状态分析
    • 数据存于 PC RAM

    多种协议同时显示

    • 支持多种协议同时显示数据 + 波形
    • 专用接口 I2C / DP_Aux
    • DP_Aux 差分信号解码
    • I²C / MIPI I3C 1.1 / SPI / UART

    轻量便携与精细触发

    • USB 总线供电（待机 0.75W / 峰值 < 2.5W）
    • 流程图式触发 + Counter/Timer
    • 2 组触发电平群组
    • 跳变存储

    关键技术特性

    逻辑分析仪模式

    采集数字波形信号，搭配多样触发条件做信号定位，辅以总线解码；可叠加示波器同时比对数字与模拟信号，适用于信号品质分析，并提供多种存储模式以适配长时间记录或高采样率采集。

    跳变存储（PC RAM）

    采用跳变存储方式，数据存于 PC RAM，回传软件端后无需解压缩即可分析与显示协议解码结果，既保证软件操作顺畅，又能长时间记录且不漏掉任何资料。

    流程图式触发设置

    使用流程图形化设定协议触发条件，辅以 Counter/Timer 功能提升触发流程控制能力，每个阶层均有详细参数可供调整触发条件；并支持新增笔记与图片到波形区。

    协议分析仪模式

    硬件解码、不带波形，可即时显示解码数据，无需等待分析，直观易懂，适用于大量但有间隔的协议数据；支持多种协议同时显示数据与波形，亦可长时间记录保存协议数据资料并叠加示波器查看真实波形。

    数据记录仪与监控仪模式

    数据记录仪模式（Logger）将采集的大量数据不间断存于硬盘（SSD）；数据监控仪模式（Monitor）类似行车记录仪，循环覆盖采集数据直到触发条件成立或强制停止才将数据读回电脑。

    DP_Aux 差分信号直接量测

    TB3016F 可直接量测 DP_Aux 差分信号解码，并支持多种协议同时显示数据与波形，适用于交通与工业总线调试，专用接口涵盖 I2C 与 DP_Aux。

    技术参数规格

    参数类别 规格详情
    方案类型 TravelBus 3000 系列 TB3016F 逻辑分析仪（PC-based）
    数字通道 19（16 数据 + 1 时钟 + 2 I2C/DP_Aux）
    总内存 N/A（数据存储于 PC RAM）
    时序分析（异步采样频率） 800 MHz
    状态分析（同步外部时钟） 200 MHz
    通道间相位误差 N/A
    资料存储方式 跳变存储（PC RAM）
    时序分析可用通道数（每通道内存） N/A（数据存于 PC RAM，无仪器内置内存）
    电源 USB bus-power（+5 V）
    待机功耗 0.75 W
    最大瞬时功耗 < 2.5 W
    传输接口 USB 3.0
    输入电平阻抗 200 kΩ // <5 pF
    非破坏性最大耐压 ±40 V DC，15 Vpp AC
    输入电平工作范围 N/A
    输入电平灵敏度 0.5 Vpp @150 MHz
    触发电平群组 2（ch0~7，ch8~15 & clk0）
    触发电平范围 ±6 V
    触发电平分辨率 50 mV
    触发电平精度 ±100 mV + 5% × Vth
    触发分辨率 1.25 ns
    触发种类 Channel、Pattern、Single、Width、Time-out、External
    总线触发 I²C, MIPI I3C 1.1, SPI, UART (RS232)
    协议分析 I²C, MIPI I3C 1.1, SPI, UART (RS232)
