TL4234B 逻辑分析仪

• PC-based
• USB3.0 接口/电源
• 34 通道
• 2GHz 时序 / 250MHz 状态分析
• 8Gb 总內存
• 可与皇晶或其他品牌 DSO 叠加成 MSO

首页 ꄲ 皇晶Acute ꄲ 逻辑分析仪 ꄲ TL4234B 逻辑分析仪

产品详情

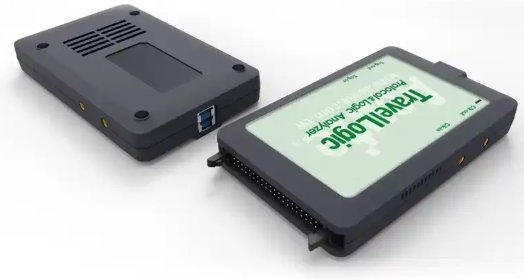

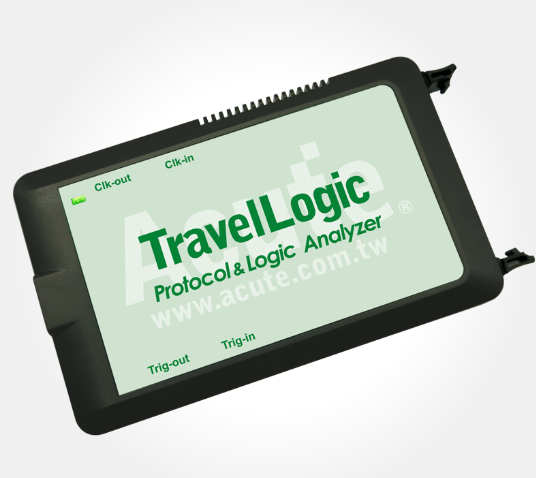

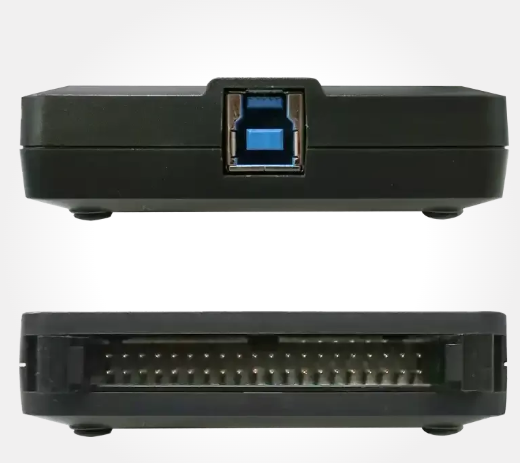

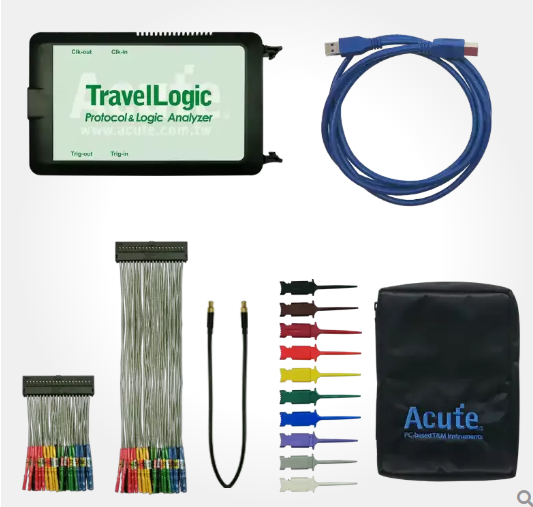

TL4234B 逻辑分析仪

TL4234B 是皇晶科技 TravelLogic 4000 系列（TL2000/TL3000 升级版）的 PC-based 逻辑分析仪，配备 34 通道与 8Gb 总内存，时序分析达 2 GHz，状态分析达 250 MHz，采用 USB 3.0 总线供电。设备具备逻辑分析仪模式与协议分析仪模式两种信号与总线分析模式，可与皇晶或其他品牌 DSO 叠加成 MSO，特别适用于 INTEL 平台与以太网应用领域的工程师与技术人员。

核心性能指标

34 通道轻量高性能

PC-based，34 通道
8Gb 总内存
2 GHz 时序分析 / 250 MHz 状态分析
USB 3.0 总线供电（待机 0.8W / 峰值 3W）

TravelLogic 4000 升级

TL2000/TL3000 系列的升级版
内存深度与高采样率通道数提升
逻辑分析仪 + 协议分析仪双模式
便携、易上手

INTEL 与以太网专长

eSPI（整合 SMBus / LPC / SerialFlash）
SVID 电源管理信号
以太网 MII / RMII / RGMII 协议
面向 INTEL 平台与以太网应用

混合量测与精细触发

可叠加 DSO 组成 MSO
流程图式触发 + Counter/Timer
支持建立 / 保持时间检查
4 组触发电平群组

关键技术特性

逻辑分析仪模式

采集数字波形信号，搭配多样触发条件做信号定位，辅以总线解码；可叠加示波器同时比对数字与模拟信号，适用于信号品质分析，并提供多种存储模式以适配长时间记录或高采样率采集。

跳变存储长时间记录

采用跳变存储而非压缩方式，回传 PC 软件端后无需解压缩即可分析与显示协议解码结果，既保证软件操作顺畅，又能长时间记录且不漏掉任何资料。

流程图式触发设置

使用流程图形化设定协议触发条件，辅以 Counter/Timer 功能提升触发流程控制能力，每个阶层均有详细参数可供调整触发条件。

协议分析仪模式

硬件解码、不带波形，可即时显示解码数据，无需等待分析，直观易懂，适用于大量但有间隔的协议数据；亦可长时间记录保存协议数据资料并叠加示波器查看真实波形。

数据记录仪与监控仪模式

数据记录仪模式（Logger）将采集的大量数据不间断存于硬盘（SSD）；数据监控仪模式（Monitor）类似行车记录仪，循环覆盖采集数据直到触发条件成立或强制停止才将数据读回电脑。

INTEL 信号与以太网应用

支持 INTEL 相关信号：eSPI 整合 SMBus、LPC（CPU 对主板南桥控制）、SerialFlash（读取 BIOS 数据）三种总线功能，以及用于电源管理的 SVID；同时支持以太网（MII/RMII/RGMII）协议用于数据协议分析。在 SVID 或 SVI3 上需同时进行电平测量，可参考 MSO3124V。

技术参数规格

参数类别	规格详情
方案类型	TravelLogic 4000 系列 TL4234B 逻辑分析仪（PC-based）
通道	34
总内存	8 Gb
时序分析（异步采样频率）	2 GHz
状态分析（同步外部时钟）	250 MHz
通道间相位误差	< 1 ns
资料存储方式	普通存储、跳变存储
时序分析可用通道数（每通道内存）	2 GHz：[32/32] - 256Mb；1 GHz：[32/28] - 256Mb；500 MHz：[16/14] - 512Mb；250 MHz：[8/7] - 1Gb
电源	USB bus-power（+5 V）
待机功耗	0.8 W
最大瞬时功耗	3 W
传输接口	USB 3.0
输入电平阻抗	200 kΩ // <7 pF
非破坏性最大耐压	±30 V DC，12 Vpp AC
输入电平工作范围	±10 V
输入电平灵敏度	0.25 Vpp @50 MHz，0.5 Vpp @150 MHz，0.8 Vpp @250 MHz
触发电平群组	4（ch0~7，ch8~15 & clk0，ch16~23，ch24~31 & clk1）
触发电平范围	±5 V
触发电平分辨率	50 mV
触发电平精度	±100 mV + 5% × Vth
触发分辨率	500 ps
触发种类	字节、通道、宽度、超时、单一 / 多条件、建立 / 保持时间检查、外部触发、手动
总线触发	BiSS-C, CAN2.0B/CAN FD, DALI, DP_Aux, eMMC 4.5, eSPI, HID over I2C, I2C, I2S, LIN2.2, LPC, MDIO, MII, Mini/Micro LED, MIPI I3C 1.1, MIPI RFFE 3, MIPI SPMI 2, Modbus, NAND Flash, PMBus, Profibus, PWM, RGMII, RMII, SD 3.0 (SDIO 2.0), SENT, Serial Flash (SPI NAND), SMBus, SPI, SVI2, SVID, UART (RS232), USB PD 3, USB1.1
协议分析	BiSS-C, CAN2.0B/CAN FD, DALI, DP_Aux, eSPI, HID over I2C, I2C, I2S, LIN2.2, MDIO, MII, MIPI I3C 1.1, MIPI RFFE 3, Modbus, PMBus, Profibus, PWM, RGMII, RMII, SMBus, SPI, SVID, UART (RS232), USB PD 3, USB1.1
