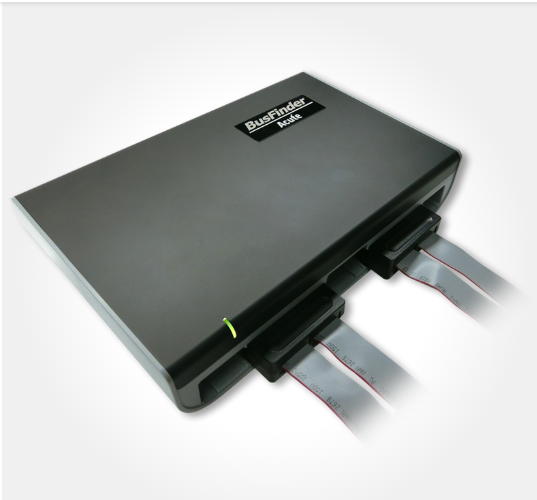

64 通道高性能逻辑分析

• 64 通道、32Gb 总内存
• 4 GHz 时序分析 / 400 MHz 状态分析
• 通道间相位误差 < 250 ps
• 普通存储 + 跳变存储

多协议硬件解码

• 硬件解码、即时显示协议数据
• 选配 eDP1.4a / eMMC 5.1 / MIPI D-PHY
• 选配 NAND / SD3.0 / SD4.1 / SGMII / UFS2.1
• 不带波形、可长时间记录

三大记录 / 监控模式

• 协议分析仪模式：即时解码
• 数据记录仪模式：不间断存 SSD
• 数据监控仪模式：循环覆盖（数月以上）
• 叠加示波器查看真实波形

完整触发与分析

• 8 阶流程图式触发
• 命令 / 资料触发、多条件触发
• 两组电压侦测及触发
• 过滤、隐藏、搜寻、资料统计

协议分析仪模式

硬件解码、不带波形，可即时显示解码数据，无需等待分析，直观易懂，适用于大量但有间隔的协议数据。

数据记录仪模式（Logger）

类似数据记录仪，将采集的大量数据不间断存于硬盘（SSD），适用于大量协议数据的纪录和分析。

数据监控仪模式（Monitor）

类似行车记录仪，循环覆盖采集数据直到触发条件成立或强制停止才将数据读回电脑，可持续数月以上长时间监控协议资料。

逻辑分析仪模式

支持 4 GHz 时序分析并提供波形显示，可堆叠他牌示波器（以实际支援机型为主），同时观察数字及模拟波形，适用于信号品质分析。

跳变存储长时间记录

采用跳变存储而非压缩，回传 PC 软件端后无需解压缩即可分析并显示协议解码结果，既保证软件流畅操作，又能长时间记录且不漏掉任何资料。

专用主动探头与总线触发

不同协议专用主动探头便于接线并优化阻抗匹配；LA 探头支持 eMMC 5.1、NAND Flash、SD 3.0（SDIO 3.0）、Serial Flash（SPI NAND）、SPI，LVDS 探头支持低压差分信号测量，并支持相应总线触发。
