32 通道灵活配置

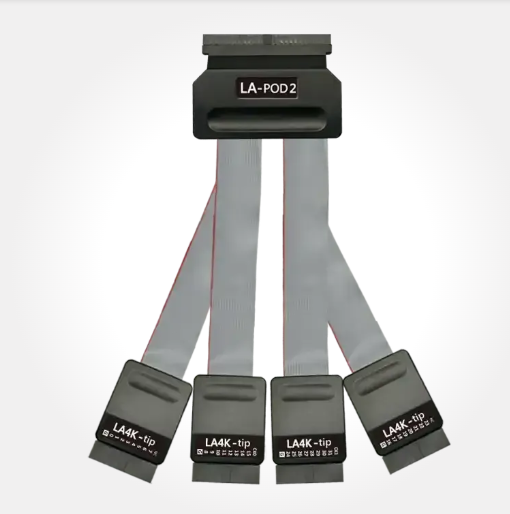

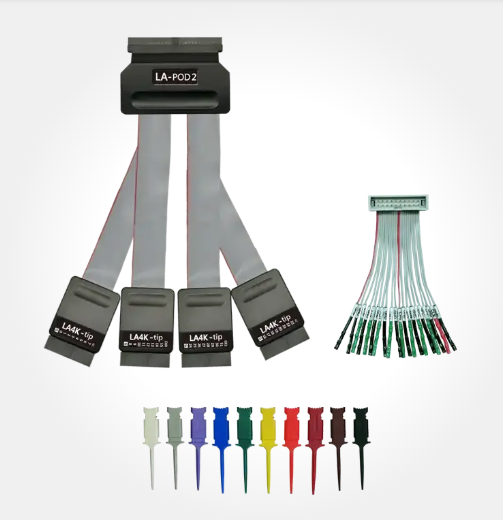

• 32Ch 探头，可插入任一插槽
• 4 组接头（2×8 Data + 2×8 Data+1 CLK）
• 时序分析频率可达 2.4 GHz
• 适配多种数字与总线信号

四种工作模式

• 逻辑分析仪模式：数字波形 + 总线解码
• 协议分析仪模式：即时解码显示
• 数据记录仪模式（Logger）：不间断存 SSD
• 数据监控仪模式（Monitor）：循环覆盖采集

多样存储与触发

• 跳变存储（非压缩）长时间记录
• 16 阶 Parallel IF Clause 触发
• 128/64 通道数值比较 + AND/OR
• 4 组 Timer/Counter 条件

信号品质与比对

• 叠加示波器比对数字与模拟信号
• 支持他牌高阶示波器
• 波形区新增笔记与图片
• 操作电压 ±15 V

逻辑分析仪模式

采集数字波形信号，搭配多样触发条件做信号定位，辅以总线解码；可叠加示波器同时比对数字与模拟信号，适用于信号品质分析，并提供多种存储模式以适配长时间记录或高采样率采集。

跳变存储长时间记录

采用跳变存储而非压缩方式，回传 PC 软件端后无需解压缩即可分析与显示协议解码结果，既保证软件操作顺畅，又能长时间记录且不漏掉任何资料。

Parallel Clause 触发

提供 16 阶 Parallel IF Clause 触发设置，支持 128/64 通道数值比较并搭配 AND/OR 条件运算，以及 4 组 Timer/Counter 条件，满足复杂逻辑信号的精准定位。

流程图式触发设定

使用流程图形化方式设定协议触发条件，辅以 Counter/Timer 功能提升触发流程控制能力，每个阶层都有详细参数可供调整，降低复杂触发配置门槛。

协议分析仪与数据记录模式

协议分析仪模式可即时显示解码数据、无需等待分析，适用于大量但有间隔的协议数据；数据记录仪模式将采集的大量数据不间断存于硬盘（SSD），适合大量协议数据的纪录与分析。

数据监控仪模式

类似行车记录仪，循环覆盖采集数据直到触发条件成立或强制停止才将数据读回电脑，适用于观察特定信号或停止采集前的协议数据，数据长度仅限仪器本身内存。
