LVDS 与逻辑双接口

• LA08/09 单端逻辑接口（2×LA09 + 1×LA08）
• LVDS 差分接口（8 对差分 tip）
• 同时覆盖逻辑信号与低压差分信号
• 适配多种待测架构

高速差分采集

• LVDS 数据率 500 Mbps（250 MHz）
• 覆盖 200 mV ~ 1200 mV 常见 LVDS 范围
• 优异的共模抑制比（CMRR）
• 保持信号完整性、降低失真

低干扰与高精度

• 灵敏度约 100 mV
• 输入阻抗 75 kΩ || 3 pF
• 低干扰与噪音、抗外部干扰
• 精准的差动信号分析

宽兼容主机平台

• 可安装于 LA4000/3000 系列逻辑分析仪
• 亦可安装于 BusFinder 协议分析仪系列
• 共用 LVDS 主动探头硬件
• 灵活部署于现有测试平台

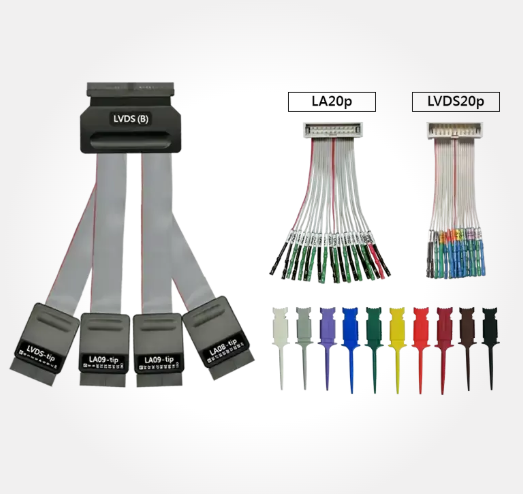

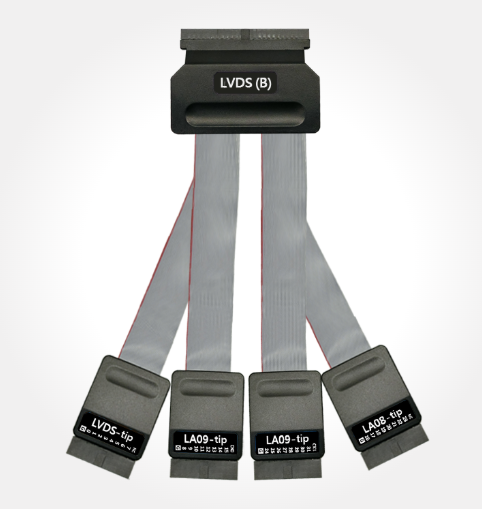

LVDS 主动探头架构

专为 LVDS 高速差分信号设计的主动探头，包含 LA08/09 单端逻辑前端与 LVDS 差分前端，一套探头即可兼顾逻辑信号与低压差分信号的测量需求。

优良信号兼容性

具有良好的信号兼容性，能够适应不同类型与标准的 LVDS 信号，测量范围覆盖常见的 200 mV ~ 1200 mV 电压区间，确保准确的量测。

优异共模抑制比（CMRR）

具备优异的 CMRR，有效降低共模干扰对测量的影响，确保在噪声环境下仍能进行精准的信号分析。

差动撷取能力

能够有效撷取 LVDS 差动信号，保持信号完整性并降低信号失真，可靠还原高速差分总线波形。

低干扰与抗噪

具备优异的抗干扰能力，最小化外部干扰和噪音对测量的影响，提升在复杂电磁环境下的测量质量。

宽主机兼容性

LVDS 主动探头仅能安装于 LA4000/3000 系列或 BusFinder 系列，可在多平台间复用同一探头，便于跨设备部署与维护。
