多速率 SGMII 分析

• 支持 SGMII 1Gbps / 100Mbps / 10Mbps

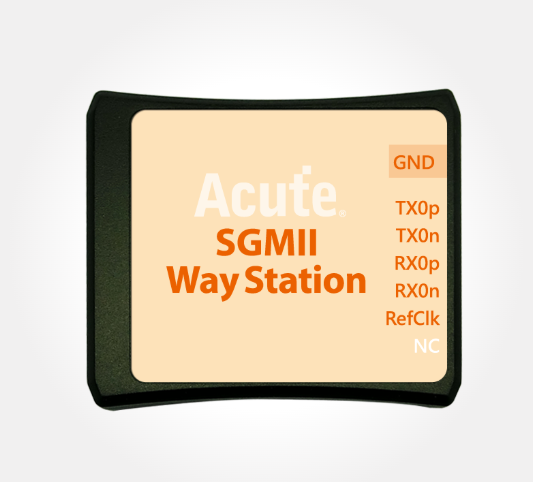

• 端口：TXp、TXn、RXp、RXn、Ref.Clk
• 适用以太网串行接口调试
• 兼容主流速率

MAC & PCS 双层级解码

• 支持 MAC 与 PCS Decode
• 同时显示 SGMII（PHY）与 GMII（MAC）封包
• 表格化呈现 + 指令解析
• 直观查看协议层级

智能过滤与检索

• Data Filter 与 Idle Filter 滤除不必要数据
• Search 数据检索
• 节省内存、聚焦关键数据
• 提升调试效率

灵活触发与外部同步

• SGMII 命令触发（PCS / GMII Data）
• 覆盖 CRC/Frame/Propagation Error 等事件
• Trigger-Out 接口同步外部示波器
• 精确关联协议与模拟波形

SGMII 与 GMII 双协议显示

可同时显示 SGMII（PHY）和 GMII（MAC）协议封包数据，解码数据以表格方式呈现，包含指令解析和统计，便于工程师逐层查看通信内容。

MAC & PCS 解码能力

支持 MAC 与 PCS 解码，完整呈现从物理编码子层到 MAC 层的协议结构，辅助以太网链路的开发与调试。

命令统计功能

提供 PCS 和 GMII 命令统计功能，涵盖封包总数、各类指令数量以及错误数量统计，帮助快速掌握通信状态与异常分布。

精细化命令触发

SGMII 命令触发功能可根据命令与参数数据设定触发条件，覆盖所有 GMII 与 PCS Packet，并支持 CRC Error、Frame Error、Propagation Error、Start/End of Packet、Carrier Extend、Configuration 等事件触发。

外部示波器同步

可通过 Trigger-Out 接口同步触发外部示波器，实现协议事件与模拟波形的关联分析，扩展调试维度与排障能力。

数据过滤与检索

提供 Data Filter 和 Idle Filter 滤除不必要数据以节省内存，并提供 Search 检索功能，保障数据完整性并提升定位效率。
