SD4.1

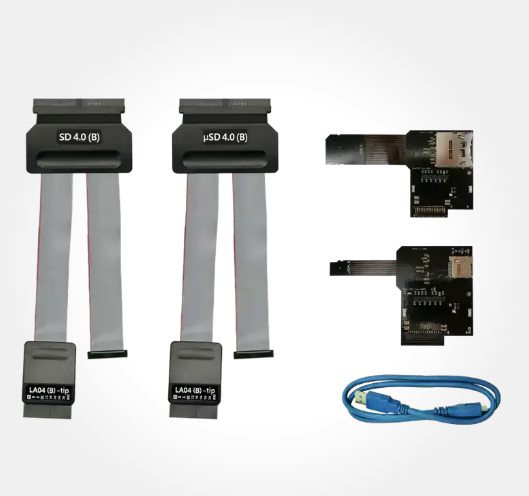

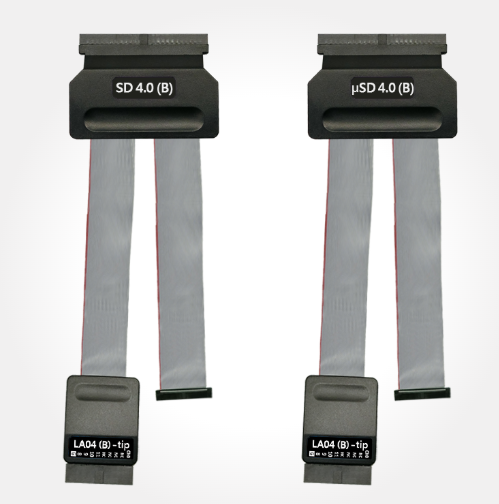

• LA04 (B)-tip: 4 Data Channel
• SD4.1 & uSD4.1-tip: 6-SE / 3-Diff / 2-Analog Channel (*SE=Single Ended, Diff=Differential Pair)

首页 ꄲ 皇晶Acute ꄲ 协议分析仪 ꄲ SD4.1

产品详情

SD4.1 协议分析仪

SD4.1 是依附于 BusFinder 协议分析仪主机的 SD 存储卡协议分析方案，用于分析与调试 SD4.0（UHS-II）接口。方案支持 SD4.0（UHS-II）协议的触发与解码，每通道最高 1.56 Gbps，并完整记录待测设备从低速初始化到高速传输数据的过程，是 SD / uSD 卡开发与验证的专业、便携、易上手的协议分析仪。

核心性能指标

高速 SD4.0（UHS-II）分析

支持 SD4.0（UHS-II）触发与协议
每通道最高 1.56 Gbps
适用于 SD / uSD 卡调试
覆盖高速存储接口

大容量完整记录

完整记录低速初始化到高速传输过程
长时间采集不丢数
适合复杂协议分析
聚焦关键启动阶段

智能过滤、检索与校验

Data Filter 滤除不必要数据
Search 数据检索
CRC 封包计算与错误显示
节省内存、保障完整性

灵活触发与 VDD 检测

SD4.0 命令触发功能
VDD 检测
表格化显示 SD4.0 封包 + 指令解析
精确锁定协议事件

关键技术特性

SD4.0 协议解码与解析

以表格形式显示 SD4.0 协议封包数据，并包含指令解析，便于工程师逐字段查看通信内容，辅助寄存器与命令调试。

完整记录启动全过程

能够完整记录待测设备从低速初始化到高速传输数据的过程，确保关键速率切换阶段不丢失，便于分析链路训练。

命令统计功能

提供 SD4.0 命令统计功能，涵盖封包总数、各类指令数量以及错误数量的统计，帮助快速掌握通信状态与异常分布。

命令触发与 VDD 检测

提供 SD4.0 命令触发功能，可精确定位特定协议事件；同时提供 VDD 检测，辅助电源相关问题的定位与排查。

数据过滤、检索与 CRC 校验

提供 Data Filter 滤除不必要数据以节省内存，提供 Search 检索，以及 CRC 封包计算与错误显示，保障数据传输的完整性。

专业、便携、易上手

作为 BusFinder 协议分析仪家族的一员，SD4.1 方案兼顾专业性能与便携易用，显著降低 SD / uSD 协议的调试门槛。

技术参数规格

参数类别	规格详情
方案类型	BusFinder 协议分析仪主机 + SD4.1 方案
协议支持	SD4.0（UHS-II）
数据速率	每通道最高 1.56 Gbps
Tip 类型	LA04 (B) / SD 4.1, uSD 4.1
通道组合（LA04 (B)）	4 Data（数据通道）
通道组合（SD4.1 / uSD4.1）	6-SE / 3-Diff. / 2-Analog（SD3.0, SD4.1, Analog）
触发电平（Data）范围	-0.5 V ~ +4.8 V / 0 V ~ +3.3 V
触发电平（Data）分辨率	21 mV
触发电平（Data）精度	±100 mV + 5% × Vth
输入电平（Data）最大非破坏性输入	±15 V（DC+AC peak）/ -0.5 V ~ +5 V（DC+AC peak）
输入电平（Data）工作范围	-1 V ~ 8 V / 0 V ~ 3.3 V
输入电平（Data）灵敏度	~300 mV / ~150 mV
输入阻抗（Data）	1 MΩ \|\| 5 pF / 500 kΩ \|\| 2 pF
输入电平（Analog）最大非破坏性输入	— / -0.5 V ~ +8 V（DC+AC peak）
输入电平（Analog）工作范围	— / 0 V ~ 4 V
输入电平（Analog）分辨率	— / ~1 mV
输入电平（Analog）采样率	— / 1 M
输入阻抗（Analog）	— / 1 MΩ \|\| 100 pF
记录能力	完整记录低速初始化到高速传输全过程
显示方式	SD4.0 协议封包表格化 + 指令解析；SD4.0 统计列表
分析功能	Data Filter、Search、CRC 封包计算与错误显示、命令统计、命令触发、VDD 检测
