UFS2.1 协议分析仪

UFS2.1 是依附于 BusFinder 协议分析仪主机的 UFS 协议分析方案，用于分析与调试 MIPI M-PHY UFS2.1 接口。方案支持 UFS 2.1 Gen 3（Rate A/B），每通道最高 5.8 Gbps、2 通道（2 Lanes）配置，可同时显示 Unipro 与 UFS2.1 协议封包数据，采用 32GB RAM 结合硬盘串流，完整记录待测设备从低功耗模式初始化到高速模式的整个过程。

核心性能指标

高速 UFS 分析能力

支持 MIPI M-PHY UFS2.1
UFS 2.1 Gen 3，Rate A/B
每通道最高 5.8 Gbps
2 Lanes（2 通道）配置

大容量存储与串流

32GB RAM 结合硬盘串流
完整记录低功耗启动到高速模式全过程
长时间采集不丢数
适合复杂协议分析

双协议并行解析

同时显示 Unipro 与 UFS2.1 封包
表格化呈现并含指令解析
完整呈现协议层级
直观定位协议事件

智能过滤、检索与校验

Data Filter 滤除不必要数据
Search 数据检索功能
CRC 封包计算与错误显示
节省内存、聚焦关键数据

关键技术特性

Unipro 与 UFS 双协议显示

可同时显示 Unipro 和 UFS2.1 协议封包数据，并以表格方式呈现，包含指令解析，便于工程师逐层查看完整的通信过程。

完整记录启动全过程

采用 32GB RAM 结合硬盘串流存储 Unipro 与 UFS 通信数据，可完整记录待测设备从低功耗模式初始化到高速模式的整个过程，确保关键阶段不丢失。

命令统计功能

提供 Unipro 和 UFS 命令统计功能，涵盖封包总数、各类指令数量以及错误数量的统计，帮助快速掌握通信状态与异常分布。

命令触发功能

提供 Unipro 和 UFS 命令触发功能，可精确定位特定协议事件，加速问题排查与根因分析。

数据过滤与 CRC 校验

提供 Data Filter 滤除不必要数据以节省内存，并提供 Search 检索与 CRC 封包计算及错误显示，保障数据传输的完整性。

专业、便携、易上手

作为 BusFinder 协议分析仪家族的一员，UFS2.1 方案兼顾专业性能与便携易用，显著降低 UFS 协议的调试门槛。

技术参数规格

参数类别	规格详情
方案类型	BusFinder 协议分析仪主机 + UFS2.1 方案
协议支持	MIPI M-PHY UFS2.1（Gen 3，Rate A/B）
数据速率	每通道最高 5.8 Gbps
通道配置	2 Lanes（2 通道）
存储方案	32 GB RAM + 硬盘串流

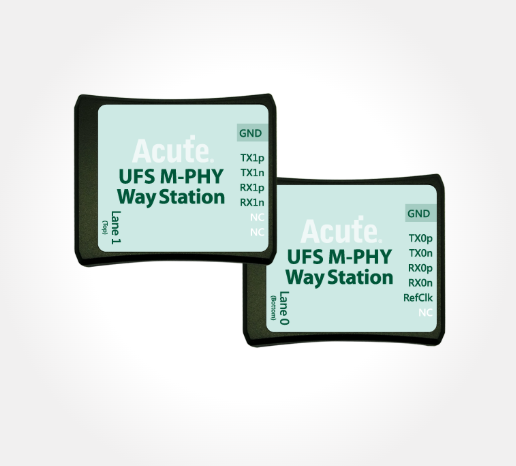

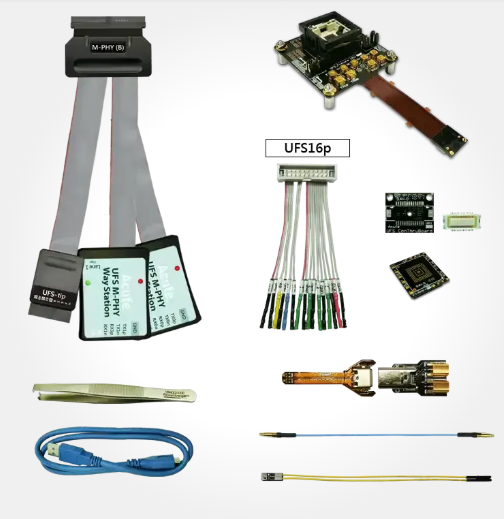

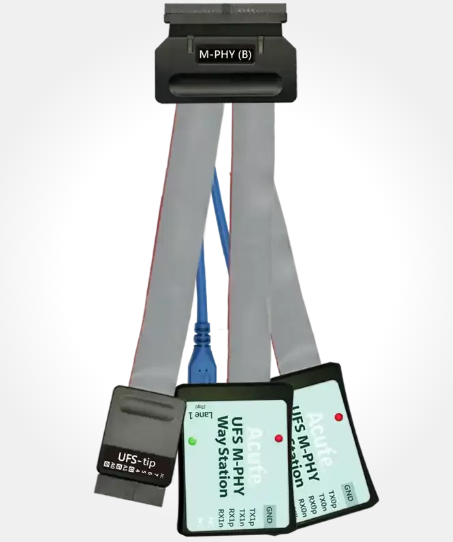

方案 Tip	UFS-tip / End-tip
通道组合	4+2（Data+Analog）/ 1-Diff.（差分信号）
触发电平（Data）范围	-0.5 V ~ +4.8 V / —
触发电平（Data）分辨率	21 mV / —
触发电平（Data）精度	±100 mV + 5% × Vth / —
输入电平（Data）最大非破坏性输入	±15 V（DC+AC peak）/ ±10 V
输入电平（Data）工作范围	-1 V ~ 8 V / 0 ~ 5 V
输入电平（Data）灵敏度	~300 mV / ~200 mVpp
输入阻抗（Data）	1 MΩ \|\| 5 pF / 250 Ω
输入电平（Analog）最大非破坏性输入	-0.5 V ~ +8 V（DC+AC peak）/ —
输入电平（Analog）工作范围	0 V ~ 4 V / —
输入电平（Analog）分辨率	~1 mV / —
输入电平（Analog）采样率	1 M / —
输入阻抗（Analog）	1 MΩ \|\| 100 pF / —
显示方式	同时显示 Unipro 与 UFS2.1 封包（表格化 + 指令解析）
分析功能	Data Filter、Search、CRC 封包计算与错误显示、命令统计、命令触发
