深度协议捕获

• 分析所有 CSI 和 DSI 数据包类型与格式
• 支持命令和视频模式，以及高速/低功耗读写
• 支持显示流压缩 (DSC) 内容解码与元数据解析
• 提供 CRC、ECC、传输起止等数据与错误的调试统计

复杂事件触发

• 基于事件的复杂捕获触发机制
• 详细的 PHY 级和协议级事件检查
• 支持低功耗、高速突发及读写事件触发
• 支持外部触发输入/输出，联动外部设备

集成一致性测试套件

• 为 CSI-2 和 DSI-2 提供集成 MIPI CTS 套件
• 覆盖所有相机和显示器模式、数据包及视频格式
• 全面验证高速与低功耗模式下的协议一致性
• 快速评估设备是否符合规范要求

灵活的硬件与探测系统

• 配备 16GB 录制内存及千兆以太网上传接口
• 支持 C-PHY 或 D-PHY 信号的高保真同时捕获
• 提供适用于开发板分析的焊接式探头系统
• 支持现场升级固件以适应未来规范变化

深度协议捕获与解码

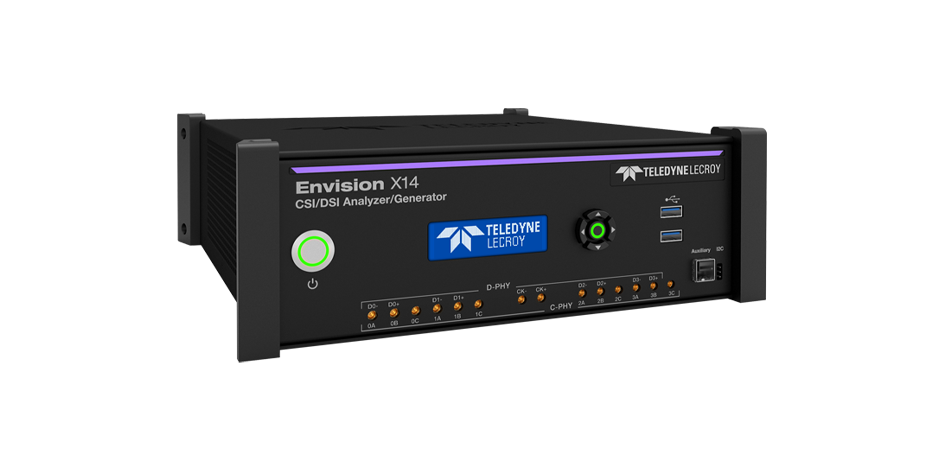

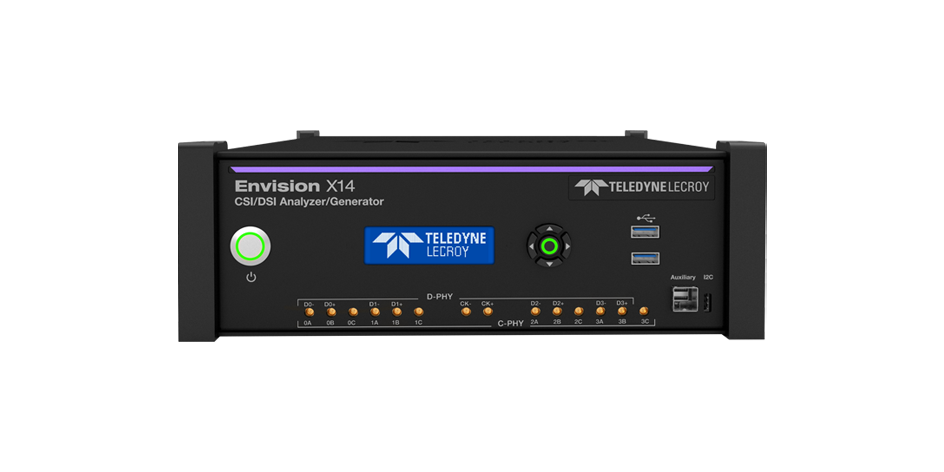

Envision X14 分析仪提供深层协议捕获能力，支持分析所有 CSI 和 DSI 数据包类型及数据格式。内置实时录制引擎和可配置工具，可选择性监控和记录 MIPI CSI 和 DSI 流量，确保快速 Time-to-Insight，帮助调试分析并识别解决难以捉摸的协议错误。

智能捕获触发机制

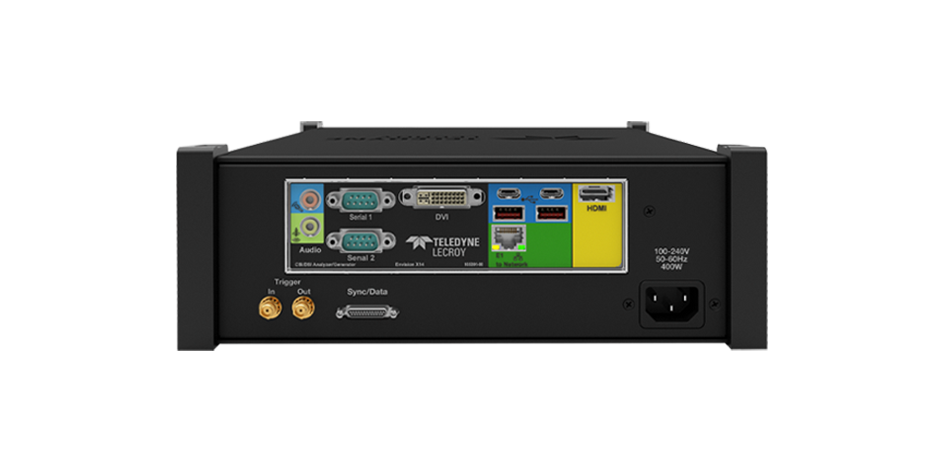

提供硬件触发功能，确保捕获特定感兴趣的协议事件。触发事件可在协议级别指定，针对特定的协议结构、计数和错误。硬件支持外部触发，可基于数据包结构或事件触发外部设备，或从外部设备上的事件触发捕获。

多样化测试配置

支持多种测试模式。可置于端点位置测试 CSI-2 或 DSI-2 流，或作为主机/设备仿真器运行；也可在设备与主机之间进行被动探测，对 HS、ALP 和 LP C/D-PHY 信号进行被动监控与分析，满足不同研发阶段的测试需求。

焊接式探头系统

探头系统由探头放大器和探头尖端组件构成，适用于 C-PHY 和 D-PHY 以及 CSI-2/DSI-2 分析。通过标准 SMP 连接器提供高保真捕获，能够同时记录 PHY 级和协议级事件，帮助表征和调试接口流量，适配各类开发板测试。

强大的视频发生器 (Exerciser)

视频发生器是一个多功能、灵活的工具，可对 MIPI CSI-2 和 DSI-2 规范中列出的所有标准视频和图像类型进行编程生成。能够模拟各种图像传感器和参数，并支持多种分辨率、色彩模式、采样率和帧时序配置。

CSI/DSI Protocol Suite 分析软件

利用 Video Protocol Suite 软件控制仪器并查看状态。Capture Viewer 可查看捕获的事件和图像帧，提供事件图（图形化时间轴）和事件表同步视图，支持平移和缩放，并通过过滤和查找功能快速定位特定事件，便于工程师协同分析。
