四路HDMI2.0同步输出通道

• 4路独立Type-A同步输出，无需分配器同时测试多HDMI接口电视
• 单通道最高600MHz像素时钟，6Gbps TMDS带宽，支持4K@60Hz 4:4:4
• 支持8/10/12bit色深，RGB/YCbCr 4:4:4/4:2:2/4:2:0编码
• 兼容21:9宽幅电影时序，内置海量CEA/VESA标准时序库

全规格模拟视频输出

• VGA接口最高162MHz像素时钟，兼容RGB/YPbPr多模式
• 3BNC分量YPbPr输出，最大75MHz像素速率
• BNC复合CVBS+S-Video，支持NTSC/PAL双制式
• 所有模拟通道同步时序输出，适配老式混合接口电视检测

音视频与HDMI协议测试

• 内置30+标准测试图，支持3D格式、自定义位图导入
• HDMI音频支持2~8声道LPCM、杜比/ DTS压缩音频
• 双通道可编程模拟正弦音频，频率10Hz~20kHz幅度可调
• EDID读取校验、HDCP1.4/2.2握手、CEC通信一键测试

产线自动化与操控能力

• 前置4.3英寸彩色触控屏，本地可视化配置与状态监控
• RS232、USB双程控接口，支持完整自动化测试脚本
• SD卡固件升级、USB外接键盘，可选HTML测试报告输出
• 标准19英寸2U机架机身，桌面/机柜两种部署方式

四路同步HDMI原生输出，省去分配器

804B内置四路完全独立且时序同步HDMI2.0通道，四路输出画面、色彩、时序完全一致，测试多HDMI接口电视时无需外接信号分配器，消除分配器带来信号衰减、时序偏移问题，简化产线工装结构，降低配套硬件采购与维护成本，同时提升测试一致性。

600MHz高带宽，原生支持4K 60Hz全色域

相较基础款804最高225MHz时钟，804B升级至600MHz像素速率，完整满足HDMI2.0规范4K 60Hz 4:4:4高色深画面输出，支持21:9影视宽屏时序，适配高端UHD电视、专业设计显示器、影音设备全功能验证，覆盖高端产品出厂质检需求。

完整HDMI2.0协议合规检测工具

原生支持HDCP2.2新一代加密协议校验，可完整读取并解析HDMI2.0版本EDID扩展字段，一键执行CEC通信连通性测试，研发阶段提前排查协议兼容性缺陷，量产产线快速筛选接口故障，减少售后返修品流出。

数字+模拟一体化音视频测试

一台设备集成HDMI数字、VGA/分量/复合模拟全部视频通道，同时输出多声道数字音频与双通道模拟音频，一站式完成电视全部音视频输入端口功能检测，无需搭配多台信号源，大幅缩减测试工位设备占用空间。

标准化产线自动化控制方案

开放标准化RS232与USB指令集，可对接PLC、上位机自动化系统，实现时序轮测、协议校验、老化测试无人值守运行；可选HTML格式测试报告自动生成，便于品质追溯，多条产线可统一复制测试程序，保证质检标准统一。

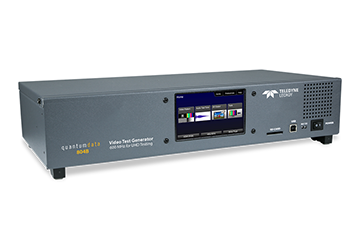

紧凑型工业机架设计

标准2U机架高度，整机仅3kg，机身轻薄节省机柜空间；前置触控屏无需外接显示器即可本地调试，宽幅交流供电适配工厂车间电压波动，支持7×24小时长时间连续稳定运行，适配大批量量产产线持续工作场景。
