四路同步HDMI输出通道

• 4路独立Type-A HDMI同步输出，全部通道可同时工作
• TMDS最高225MHz，支持1080p 36bit深色彩（每分量12bit）
• 内置110+种消费级/计算机标准视频时序库
• 时序与测试图切换速度＜100ms，适配高速产线节拍

全规格模拟视频输出

• VGA、3BNC分量YPbPr、BNC复合CVBS、S-Video多路模拟接口
• 模拟像素时钟最高80MHz，高分辨率通过像素倍增扩展支持
• 兼容NTSC/PAL两种复合视频制式，同步信号可自定义配置
• 模拟视频输出内置校正机制，保证画面输出一致性

音视频与协议测试能力

• 35+种标准测试图，支持移动测试图、自定义位图导入
• 完整3D上下/左右/帧封装格式测试图案输出
• 集成HDCP、EDID、CEC全套HDMI协议快速校验工具
• HDMI无损/有损音频+双通道模拟音频同步输出

机架与自动化适配

• 标准19英寸2U机架式机身，产线机柜快速集成
• 前置彩色触控屏，本地可视化配置与状态监控
• RS232+USB双程控接口，支持全自动产线测试脚本
• 前置SD卡、USB外设接口，支持固件升级与外接键盘

四路同步输出，简化产线工装

传统产线测试多HDMI电视需额外搭配信号分配器，易引入信号衰减、时序偏差；804原生四路HDMI独立同步输出，四路信号时序、色彩完全同步，可一次性同步测试电视全部HDMI输入接口，省去分配器配套成本，同时消除中间链路带来的测试误差，大幅简化产线工装设计。

毫秒级快速时序切换

仪器内部硬件时序切换架构，任意分辨率、色深、3D格式之间切换时间控制在100ms以内，无需长时间黑屏等待，匹配自动化产线高速流转节拍，缩短单台电视测试耗时，提升整条产线日产出量，适配大批量量产质检场景。

完整HDMI协议快速自检工具

内置EDID读取校验、HDCP加密握手测试、CEC通信Ping功能，无需外接分析仪即可快速验证电视HDMI接口协议交互能力，一键输出通过/失败判定结果，产线工人可直观识别接口协议故障，降低故障定位门槛，减少返修品流出。

全制式音视频一体化输出

数字HDMI与模拟VGA/分量/复合视频通道集成一体，同时输出多格式音频信号，支持LPCM、杜比、DTS多声道编码；双通道可编程模拟正弦音频输出，频率10Hz~20kHz、幅度-99~0dB可调，一站式完成电视数字、模拟全部音视频端口检测。

标准化量产自动化方案

开放标准化RS232、USB命令行指令集，可对接PLC、上位机自动化测试系统，实现整机上电、多时序轮测、协议校验、结果记录全流程无人值守；支持测试程序SD卡本地保存复制，多条产线统一测试标准，保证产品质检一致性。

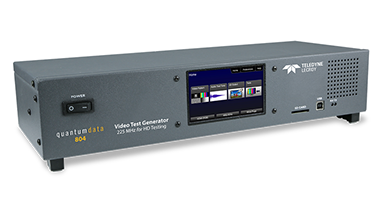

机架紧凑型工业设计

标准2U机架高度，整机重量仅3kg，体积小巧节省机柜空间；前置480×272彩色触控显示屏，实时显示当前输出时序、通道状态，本地调试无需外接电脑；宽幅交流供电，适应工厂车间供电波动环境，长时间连续运行稳定可靠。
