全规格链路速率支持

• HDMI：TMDS 18G、FRL 48G单通道12Gbps，支持DSC压缩8K画面
• DisplayPort：HBR3最高8.1G、UHBR最高13.5G，总带宽54G
• 支持1/2/4 Lane链路配置，RGB/YCbCr多采样格式输出采集
• 色深覆盖8/10/12/16bit，兼容BT.709/BT.2020广色域标准

一体化生成+分析双功能

• HDMI Tx信号源：海量HDR标准测试图，自定义8K时序与压缩流
• HDMI Rx+DP双接收端口，实时预览输入视频与时序参数
• AUX/DDC通道被动监听，无侵入抓取EDID、链路训练交互报文
• 内置eARC收发双向测试，完整解析多声道LPCM音频协议

便携触控与供电设计

• 10英寸1280×800彩色触控屏，整机折叠支架，桌面外场两用
• 内置充电电池，充满可连续工作1小时，充电时长6小时
• USB-C直流供电，搭配配套适配器支持市电长期运行
• 机身自带扬声器+耳机孔+SPDIF音频输出，实时监听音频流

协议与自动化能力

• 完整HDCP1.4/2.3加密认证流程捕获与模拟
• 支持EDID自定义仿真、线材环路功能验证
• RS232+以太网双命令行接口，支持脚本自动化测试
• 分层协议元数据查看，保存日志用于离线问题复盘

便携一体化一机多用

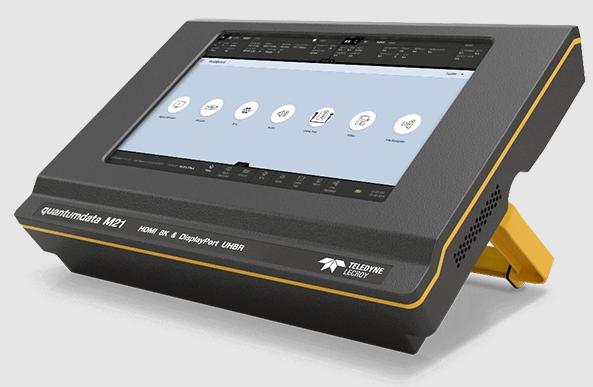

M21打破传统台式设备局限，将信号发生、协议捕获、触控显示、电池供电集成于轻量化机身，无需外接显示器与电脑。研发实验室桌面调试、AV工程现场线材/矩阵排查、产线批量抽检均可使用，一台设备完成源模拟、接收分析、协议抓包全部工作，大幅降低多仪器采购成本。

AUX/DDC无源监听技术

独有被动监测功能，无需断开被测链路即可实时抓取HDMI DDC、DP AUX通道全部交互信息，完整记录EDID读取、链路训练、HDCP握手、SCDC/DPCD寄存器读写时序，精准定位设备协商失败、线材兼容性差等隐性互操作故障，不干扰原始信号传输。

8K HDMI FRL完整测试方案

原生支持HDMI2.1 FRL 48G高速链路，可生成标准8K压缩/非压缩测试流，内置完整HDR、运动图像、滚动条专用测试图；分析仪端实时解析DSC压缩帧、FEC纠错报文，量化像素时钟、刷新时序、色域参数，满足电视、显卡、Type-C设备超高清功能验证。

DP UHBR高速链路分析

配备标准DP与USB-C双DP接收口，兼容RBR/HBR3/UHBR全速率，支持DP Alt模式USB-PD协商报文解析。可模拟各类EDID配置，测试拓展坞、笔记本DP输出设备的链路训练、多流传输稳定性，覆盖消费类高速显示接口全测试场景。

全链路音频测试能力

完整支持eARC发射端与接收端双向验证，可输出可编程LPCM多声道测试音，兼容杜比、DTS系列压缩音频；设备自带音频监听硬件，同步解析音频元数据、采样率、声道配置，快速排查影音同步、断音、回声等音频交互问题。

多场景自动化适配

提供以太网、RS232双程控接口，标准化命令集支持产线无人值守循环测试，可批量执行EDID遍历、线材环路、HDCP合规、音视频兼容性测试。硬件搭配模块化软件授权，按需开通HDMI FRL、DP UHBR、eARC、线缆测试功能，灵活匹配项目预算。
