48G FRL高速链路支持

• 完整HDMI2.1a标准，FRL单通道3/6/8/10/12Gbps，四通道总带宽48Gbps
• 原生支持FEC前向纠错解码，完整解析超级块、字符块、FRL数据包层级结构
• 支持3/4 Lane两种链路配置，兼容各类HDMI2.1源/接收端设备
• 实时统计通道误码、里德所罗门纠错计数，量化链路传输稳定性

一体化生成与捕获能力

• 前端In/Rx分析端口+Out/Tx生成端口，激励+捕获闭环一体测试
• 支持8K/10K高分辨率视频输出，原生DSC压缩流生成与解析
• 16GB大容量录制缓存，长时完整捕获全链路音视频协议数据包
• 实时视频预览+分层协议表格双视图，直观定位链路交互异常

全栈音视频协议覆盖

• 兼容TMDS传统链路、FRL高速链路、DSC显示流压缩协议
• 完整eARC双向收发端功能与合规测试，支持差分/共模音频通道
• 原生HDCP1.4/2.3、CEC、HDR10+、杜比视界、HLG协议解析
• 内置ACA辅助通道分析仪，监控DDC、EDID、SCDC读写交互

模块化升级与自动化

• 硬件统一平台，软件授权按需扩展，入门版可升级全套合规套件
• 开放标准化API与命令行接口，适配产线无人值守自动化测试
• 完整源端、接收端合规测试套件，测试报告可导出HTML存档
• 支持本地键鼠、外接管理屏、远程LAN三种操控方式

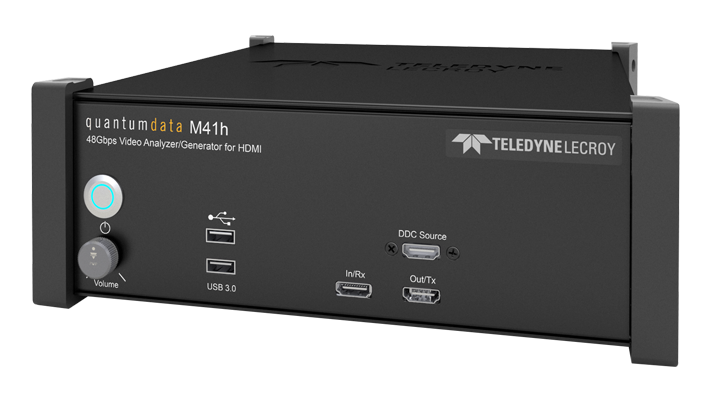

紧凑2U机架一体化设计

M41h采用小型化2U标准机架机身，整机重量仅5.057kg，占用空间小，桌面实验室与产线机柜均可部署。机身集成USB、网口、HDMI管理、音频输入输出全接口，无需额外外置配件，单台设备即可搭建完整HDMI测试环境，大幅节省测试工位空间。

FRL分层深度协议解析

业内完整FRL底层解码工具，逐级拆解超级块、字符块、FRL数据包，同步解析FEC纠错信息。搭配时序戳精准标记每一条报文，可筛选链路训练、误码、SCDC寄存器交互事件，快速定位8K设备链路协商、传输不稳定等底层疑难问题。

DSC压缩生成与实时分析

原生支持DSC压缩视频流输出与捕获解析，内置各类8K压缩标准测试图，可模拟不同压缩参数验证设备解码能力。实时查看压缩帧画面与底层DSC参数，支持“No Video”空信号模式调试压缩时序与元数据交互故障。

完整eARC双向测试方案

同时支持eARC发射端、接收端功能验证与合规测试，模拟共模/差分两种音频传输通道，完整解析心跳、设备发现、CAP能力数据交互流程。配套专用音频监控工具，实时采集LPCM多声道音频流，快速排查音频同步、断音问题。

全套HDMI合规预测试套件

内置HDMI官方全套源端、接收端合规测试用例，覆盖FRL、DSC、HDCP、eARC、TMDS、HDR全模块。研发阶段提前完成合规预校验，减少送测官方认证机构失败概率，所有测试过程与结果可完整导出归档，满足品质追溯要求。

多模式便捷操控体系

支持三种操控方案：1、电脑LAN远程控制ATP管理软件；2、本机USB键鼠直连独立操作；3、外接4K管理显示器本地可视化调试。GUI界面分层展示视频、协议、音频、寄存器数据，支持检索过滤海量捕获数据，降低工程师调试门槛。
