超高带宽FRL链路支持

• 完整支持HDMI2.2 FRL标准，单通道最高24Gbps，整机总带宽96Gbps
• 支持3通道3G/6Gbps、4通道6~24Gbps多种链路配置
• 可解析16bit/18bit FRL数据包编码，完整还原超级块、字符块层级结构
• 集成FEC前向纠错捕获与解析，精准定位链路传输误码

超高分辨率信号生成

• 发生器支持TMDS/FRL双模式，原生输出8K/10K/12K视频画面
• 支持DSC显示流压缩、OVT优化视频时序标准
• 覆盖游戏VRR、FVA、QMS动态刷新率全套测试信号
• 可自定义各类测试图、HDR10+、色域校准专用视频源

全协议深度解码分析

• 图形化事件视图+表格双模式展示FRL/TMDS捕获数据
• 底层拆解视频、协议、数据岛、前导码、控制单元报文
• 被动监控DDC总线，实时解析SCDC寄存器读写交互
• 统计通道误码、里德所罗门纠错计数，量化链路稳定性

完整一致性测试套件

• 支持FRL/DSC/TMDS源端、接收端全套合规测试
• HDCP2.3加密源/中继/接收端一致性检测
• eARC音频收发端功能与合规完整测试流程
• 开放自动化API与命令行，适配产线批量测试

生成+分析一体化两用架构

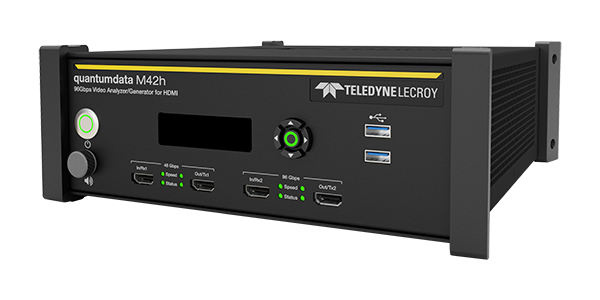

M42h集成HDMI Tx信号发生端口与Rx捕获分析端口，一台设备即可完成激励输出+协议抓取闭环测试。无需搭配多台仪器，可模拟主机输出标准视频流，同时捕获被测设备返回的全部链路数据包，快速复现互操作性故障，大幅降低实验室设备投入成本。

分层FRL协议深度解析能力

行业级FRL底层解码工具，可逐级展示FRL数据包、字符块、超级块映射关系，完整解析链路训练交互流程。搭配通道误码统计、FEC纠错计数功能，精准定位高速传输下时序偏移、编码异常、链路协商失败等隐性问题，解决8K/12K设备调试难点。

全链路音视频协议覆盖

兼容HDMI全栈标准，包含TMDS传统链路、FRL高速链路、DSC压缩算法、HDCP2.3加密、eARC无损音频、动态VRR游戏协议。同时监控DDC/CEC带外控制总线，视频、音频、加密、控制信号同步捕获，一站式完成整机全功能验证。

模块化软件升级方案

硬件采用统一主机平台，通过选配软件授权灵活扩展测试能力。基础版仅保留基础生成/分析，可按需选购DSC、FRL、HDCP、eARC、游戏VRR、源/接收端合规套件，从研发调试到官方认证测试平滑升级，适配不同预算项目。

多模式便捷操控方式

支持三类控制方案：LAN远程电脑GUI操作、本地USB键鼠直控、外接4K管理显示器独立操作。内置直观ATP管理软件，支持数据检索、过滤、波形可视化，长时录制数据流快速筛选异常报文，降低工程师调试门槛。

机架式自动化适配设计

标准2U机架安装规格，机身紧凑仅3.447kg，支持产线机柜集成。配备RJ45网口命令行接口、BNC触发输入输出，开放标准化API，可对接自动化测试工作站，实现批量产品无人值守一致性检测，适配电视、显示模组量产质检场景。
