通道规模与扩展

• 单台四线制通道：64~1280路，两线制最高2560路
• 支持多机级联扩展，最多可达10240路测试通道
• 模块化架构，可按需配置扫描板卡数量

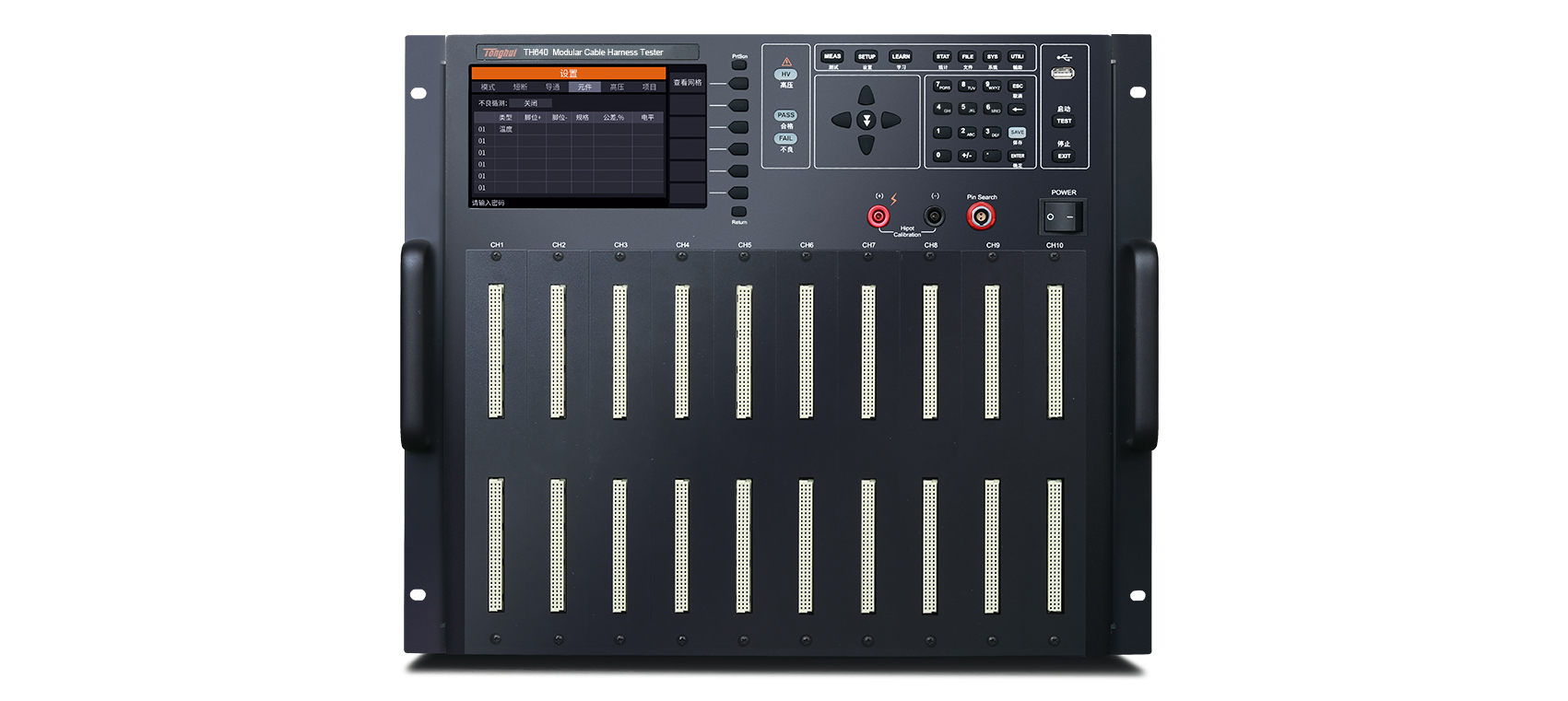

• 7寸TFT真彩显示屏，800×480分辨率，中英文界面
• 支持仪器自检，在线排查设备故障

测量参数与精度

• 焊接电阻测试：最低10μΩ，分辨率1μΩ，1A恒流四线测量
• 耐压测试：最高AC3000V / DC4000V，带电弧侦测功能
• 绝缘电阻测试：最高10GΩ，高低压分离专利技术
• 支持电阻、电容、二极管等元器件参数测试
• 支持NTC热敏电阻测量与自动合格判定

测试效率与功能

• 短断路测试：640点最快0.1秒，二分法专利技术
• 支持点测、自动寻点、循序测试多种测试模式
• 自动学习功能，快速生成测试线表
• 10档分选判定，测试结果声光报警提示
• 测试线接触检查功能，避免接触不良导致误判

接口与系统集成

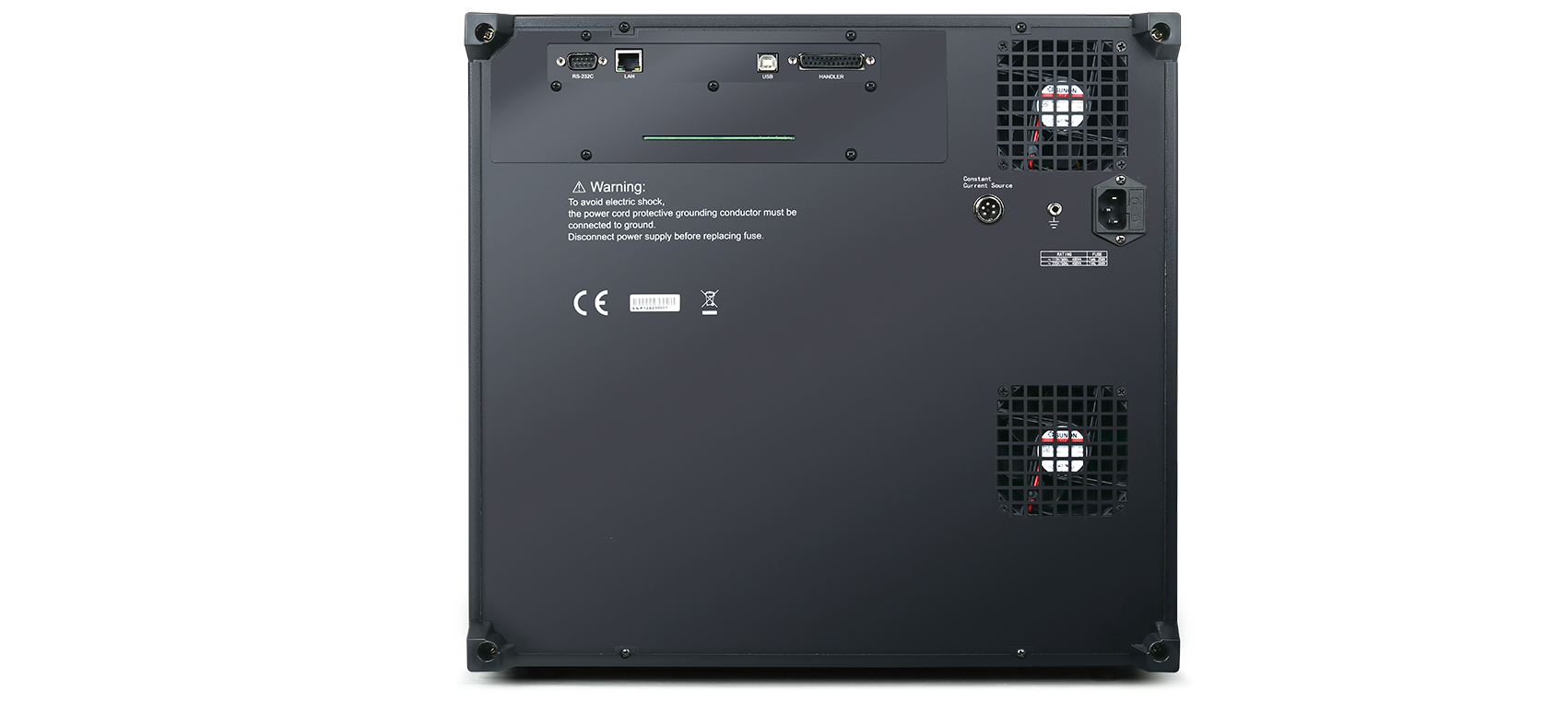

• 标配RS232、USB HOST、USB DEVICE、HANDLER、LAN接口
• 可选配GPIB接口，适配各类工业测控场景
• 可编程I/O功能，灵活对接自动化设备
• 配套上位机软件，支持MES系统对接
• 测试数据可存储追溯，满足生产质量管理要求

ms级高速短断路测试

采用二分法短断路测量专利技术，突破多通道场景下的测试效率瓶颈，640点短断路测试最快仅需0.1秒。即使通道规模扩展至上千路，仍能保持高效测试节奏，可充分满足高速自动化产线的节拍要求，大幅提升线束批量检测效率。

μΩ级焊接电阻精准测量

采用1A大电流恒流源与四线式测量技术，可有效消除引线电阻压降与接触热电势的影响，焊接电阻测试下限低至10μΩ，分辨率稳定可达1μΩ。针对焊接点、铆接点、紧固件等微电阻场景测试重复性好、准确度高，完美适配新能源CCS集成母排、电池FPC等焊接可靠性检测需求。

高低压分离高绝缘架构

采用高低压分离专利技术，将高低压、高低频信号相互隔离，有效解决通道间串扰难题，仪器自身绝缘阻抗提升至100GΩ，绝缘电阻测试范围可达10GΩ以上。即使在多通道、高耐压工况下仍能保持绝缘测试的稳定性与准确性，保障高压线束、安规器件的检测可靠性。

多模式高压测试体系

内置二分法、一对其他、所有对地、自动测试、相邻脚位测试等多种高压测试方法，可根据产品特点选择最优测试策略，兼顾测试全面性与效率。耐压测试过程带电弧侦测功能，可及时检出绝缘击穿、隐性缺陷等问题，全面保障产品电气安全性能。

全流程测试防错机制

配备硬件级测试线接触检查功能，可实时监测测试线与被测件的接触状态，在接触不良时及时预警，避免批量误判。支持自动学习功能可快速生成线表，手动编辑线表灵活适配定制化产品。内置仪器自检功能，可快速排查设备自身故障，降低维护停机时间。

模块化可扩展系统架构

采用标准机架式模块化设计，用户可根据测试点数需求灵活配置扫描板卡数量，后续产能升级时可直接扩展通道，无需整台更换设备。支持多台仪器级联，最多可扩展至10240路测试通道，能够满足超大型线束、复杂接插件的全点位测试需求。
