测量性能与精度

• 基本测量精度：0.05%（1kHz/1MHz）
• 采用自动平衡电桥技术，四端对测试配置
• 最快测试速度：5.6ms/次，支持三档速度切换
• 100Ω输出阻抗，全频段测量稳定性优异
• 支持开路、短路、负载全频段校准

频率与信号配置

• 测试频率范围：4Hz ~ 8.5MHz
• 频率最高分辨率：1mHz
• AC测试电压：5mV ~ 2Vrms（1MHz以下），5mV ~ 1Vrms（1~8.5MHz）
• AC测试电流：50μA ~ 20mArms（2MHz以下），50μA ~ 10mArms（2~8.5MHz）
• 内置DC偏置：0V ~ ±10V / 0mA ~ ±100mA

功能与扫描能力

• 10点多参数列表扫描，支持频率、电平、偏置多维度扫描
• 10档元件分选，支持档计数与声光报警
• 支持变容二极管自动极性测试
• 一键截屏、一键数据记录，操作高效便捷

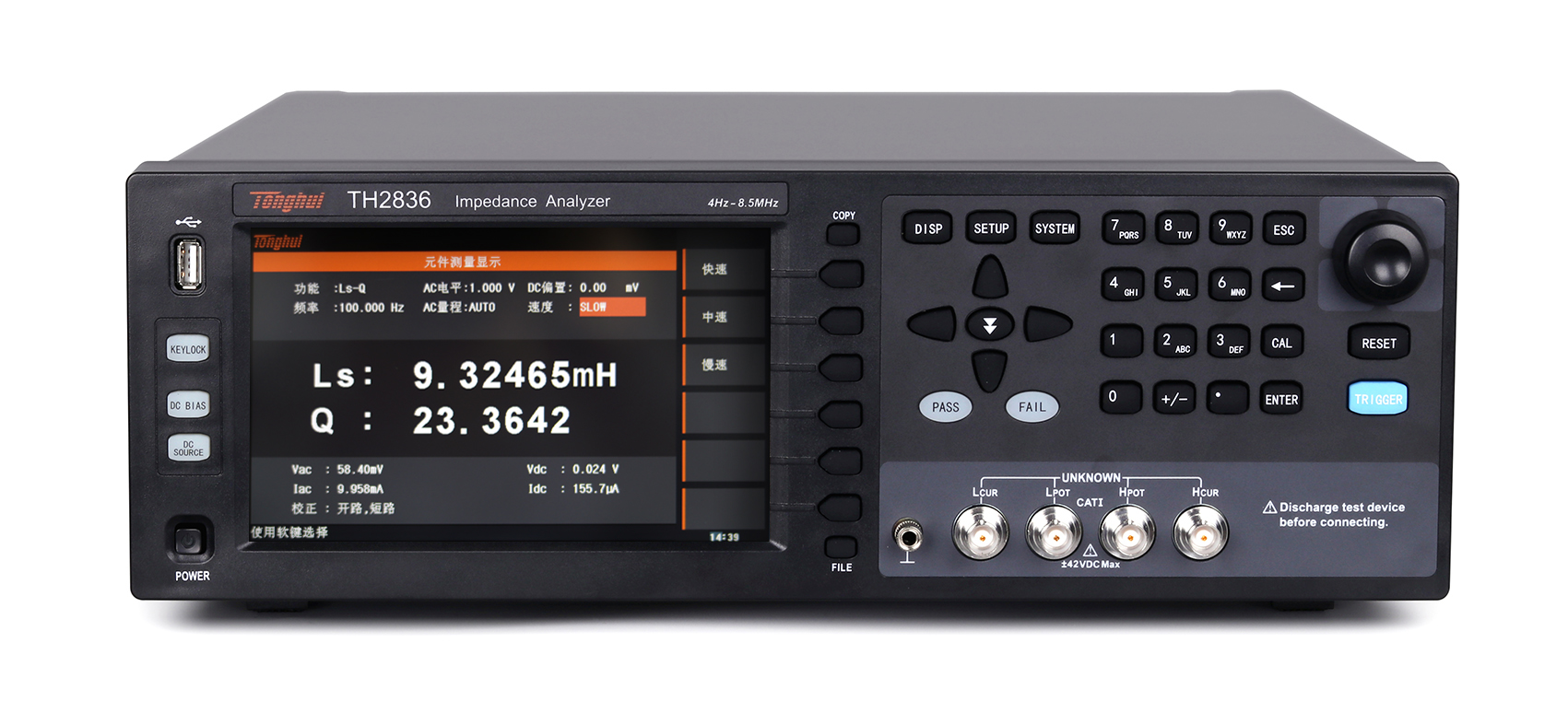

• 7英寸800×480高清TFT显示屏，界面直观清晰

接口与扩展能力

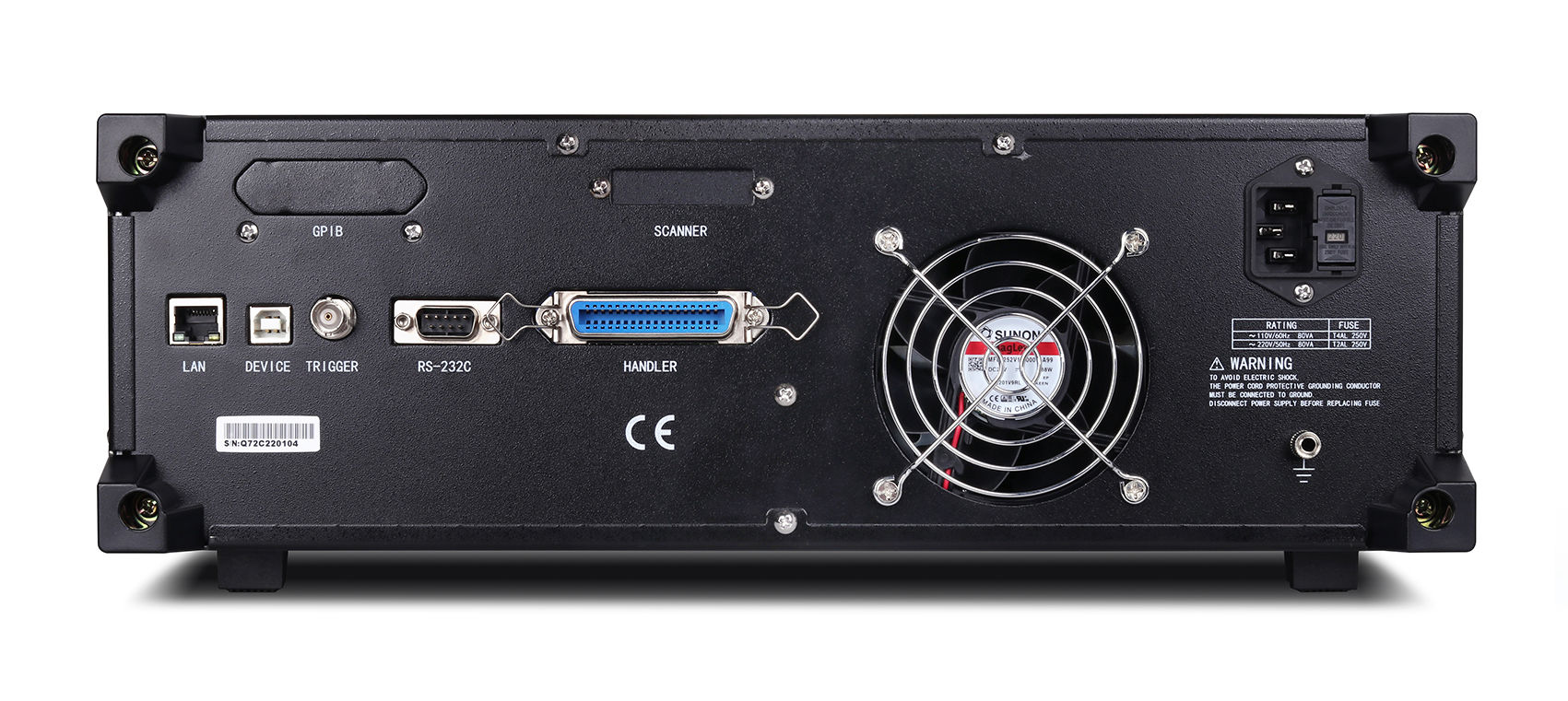

• 标配RS232、USB HOST、USB DEVICE、LAN、HANDLER接口
• 可选配GPIB接口，支持SCPI指令集，兼容国际主流品牌
• 内置40组设定文件，U盘可扩展存储500组设定
• 支持外接最多6台TH1778系列偏流源，最大偏流达120A
• 配套通用上位机与压电陶瓷专用分析软件

高精度四端对测试架构

采用先进的自动平衡电桥原理与四端对端口配置，可有效消除测试线缆电磁耦合与寄生参数的影响，将低阻抗测试下限较常规五端仪器向下扩展十倍，在毫欧级低阻抗、高频小参数测试场景下具备显著优势。全频段保持优异的测量一致性与稳定性，充分满足研发级精密测试需求。

超宽高频测试覆盖

测试频率覆盖4Hz低频至8.5MHz高频，频率分辨率最高可达1mHz，可精细匹配各类器件的实际工作频率点。从低频磁性元件到高频射频器件均可精准测试，支持电容、电感、阻抗、导纳、相位、损耗等十余种参数测量，同时兼容直流电阻与偏置特性测试。

高速测试适配量产场景

最快测试速度可达5.6ms/次，能够满足高速自动化产线的节拍要求；同时提供中速、慢速模式，用户可根据精度需求灵活切换。内置10档比较器分选功能，支持档计数统计与声光报警，搭配HANDLER接口可直接对接自动化分选系统，实现高速量产测试。

多参数列表扫描分析

支持10点多功能列表扫描，可同时对测量参数、测试频率、AC电压/电流、DC偏置电压/电流进行序列扫描测试，快速获取器件的频率特性、电平特性、偏置特性等关键变化趋势。配合上位机软件可生成可视化分析曲线，为器件设计验证与材料研究提供全面的数据支撑。

灵活的直流偏置体系

内置高精度直流偏置源，覆盖0V~±10V电压与0mA~±100mA电流范围，可直接满足常规偏置测试需求。同时支持外接最多6台TH1778系列直流偏流源，最大可扩展至120A大电流偏置，能够适配功率电感、大电流磁芯等器件的直流叠加特性测试，功能扩展性强。

完善的软件与配件生态

配套通用上位机软件，支持单次、列表、扫描多种测试模式，数据可导出为TXT、CSV、Excel等多种格式；同时提供压电陶瓷专用分析软件，支持导纳圆等专业分析功能。搭配十余款专用测试夹具，覆盖磁环、SMD器件、大容量电容、介质材料等各类测试场景，应用边界广泛。
