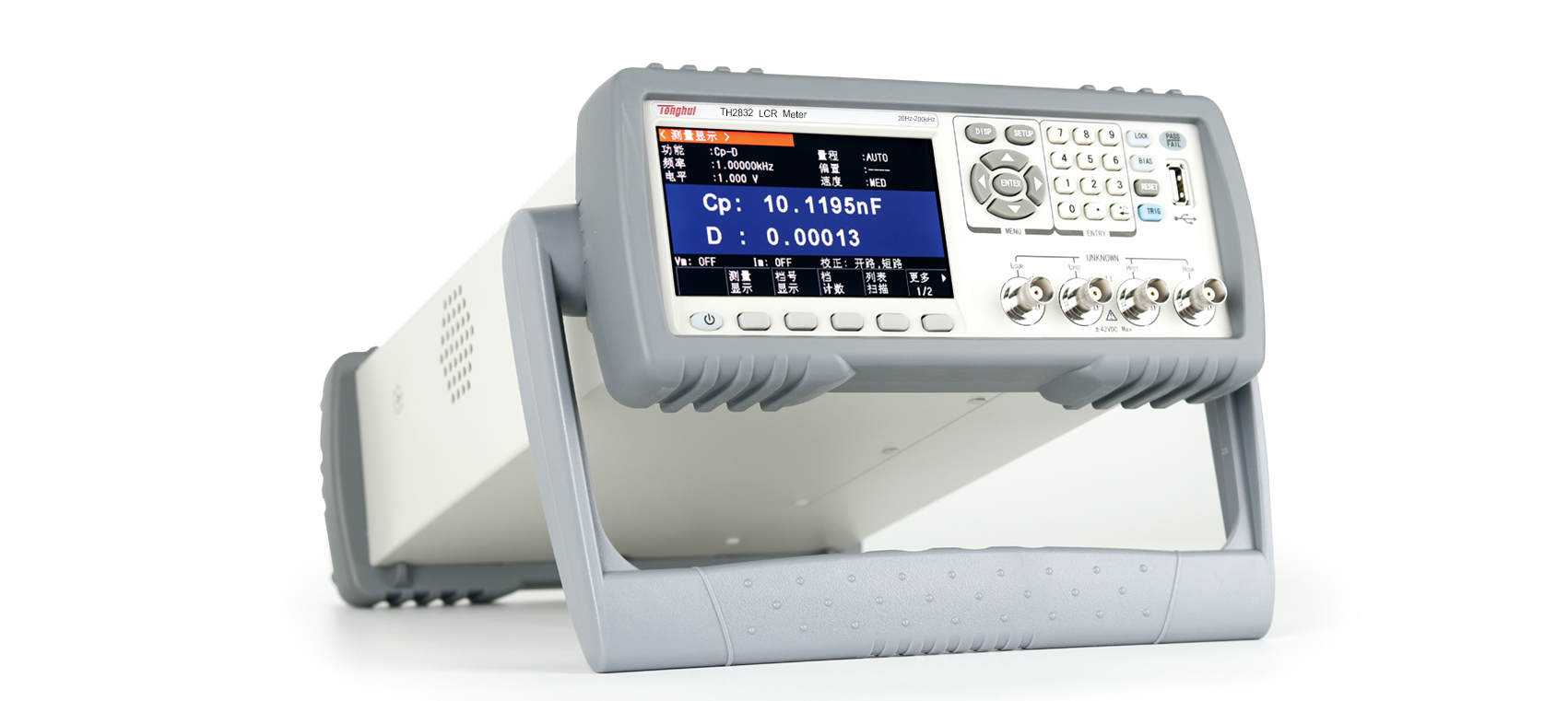

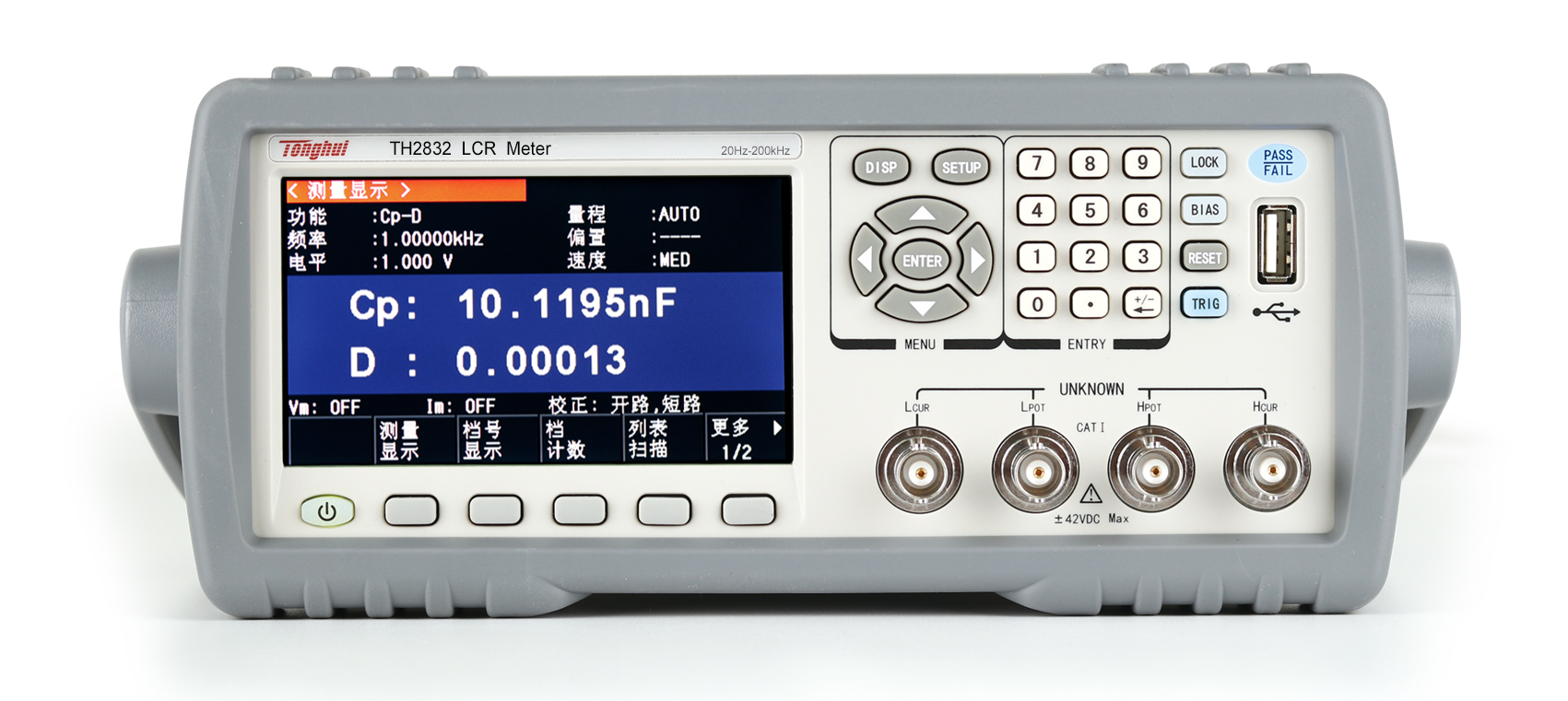

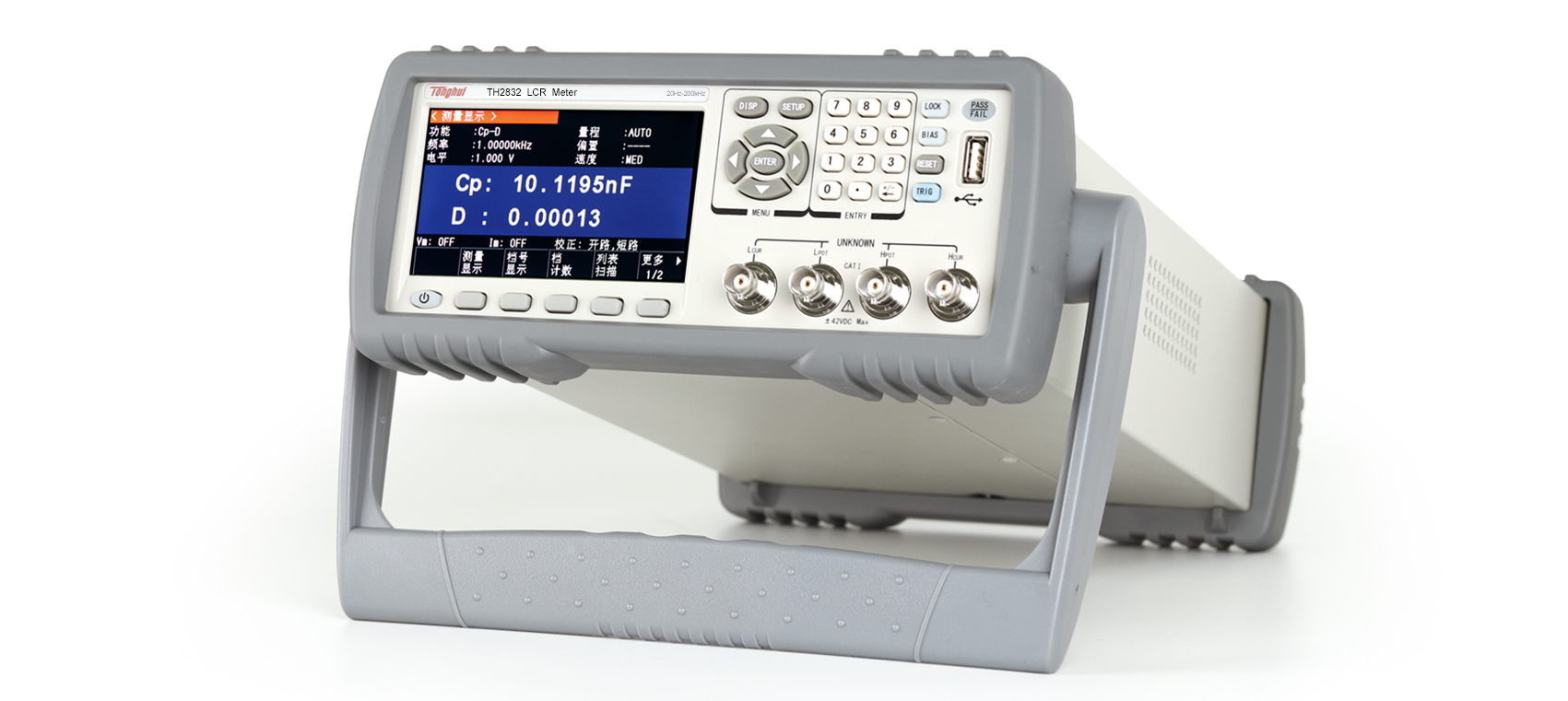

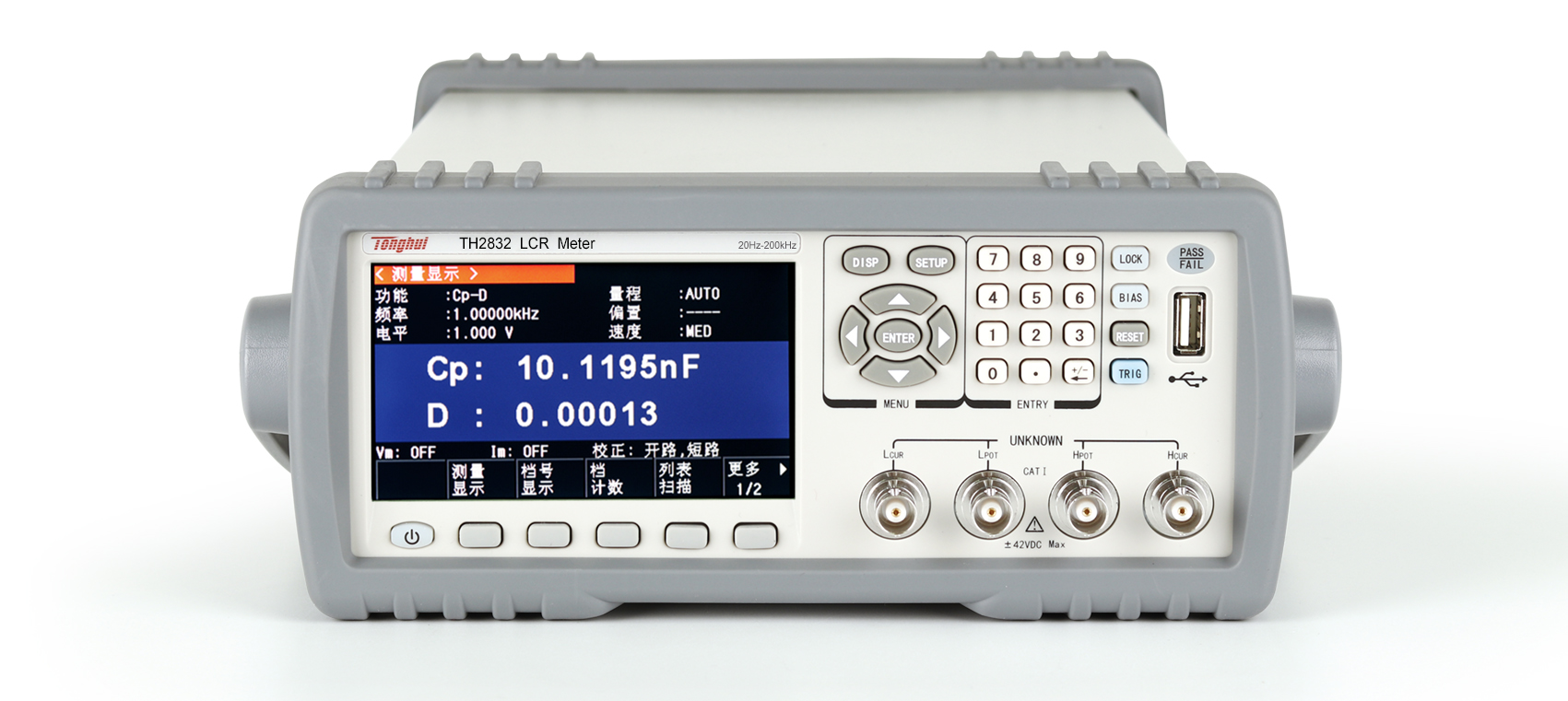

TH283X系列精密LCR数字电桥

TH283X系列是新一代低预算成本，高性能紧凑型LCR数字电桥，采用最新工艺和高密度电路设计，浓缩大型LCR测试仪的精华、紧凑、小巧。取消传统机械电源开关，采用软件控制电源开关。0.05%的基本精度和良好的测试稳定性可与高端机型媲美。配备4.3寸LCD显示屏和全新升级的界面系统，美观大方，操作简便。仪器提供丰富的接口，兼容标准SCPI指令，可方便地组成各种测试系统，满足检验、生产、科研的各种需求。

首页 ꄲ 同惠电子 ꄲ LCR数字电桥 ꄲ 通用型(100kHz≦F＜1MHz) ꄲ TH283X系列精密LCR数字电桥

产品详情

同惠 TH283X系列紧凑型精密LCR数字电桥

TH283X系列包含TH2830、TH2832、TH2832D三款机型，是同惠推出的高性价比紧凑型LCR数字电桥。全系列具备0.05%基本测量精度与6位读数分辨率，搭配4.3寸TFT彩屏与中英文操作界面，支持LCR阻抗测试与直流电阻同步测量。设备覆盖50Hz~300kHz测试频段，配备201点列表扫描与10档元件分选功能，内置丰富通讯接口，兼具小体积与高性能，可满足无源元件检测、产线分选、质检科研等多场景测试需求。

核心性能指标

测量性能与精度

LCR基本测量精度：0.05%，DCR直流电阻精度：0.1%
6位读数分辨率，测试结果清晰精准
最快测试速度：12.5ms/次，支持快/中/慢三档切换
30Ω、100Ω两档可选信号源输出阻抗
支持开路、短路、负载三级校正，201个校准点保障全频段精度

频率与信号配置

TH2830：50Hz ~ 100kHz测试频率范围
TH2832：20Hz ~ 200kHz，10mHz步进分辨率
TH2832D：20Hz ~ 300kHz，10mHz步进分辨率
AC测试电平：10mV ~ 2Vrms，10mV步进可调
TH2832/TH2832D内置DC偏置：0V ~ ±5V / 0mA ~ ±50mA

功能与扫描能力

支持LCR与直流电阻RDC同屏同步测试显示
201点列表扫描，支持频率、AC电平、DC偏置多参数扫描
10档元件分选，支持档计数统计与声光报警
内置空夹具判断功能，自动识别夹具异常避免错误分选
自动LCZ元件识别，支持常规与自动化双测试界面

接口与扩展能力

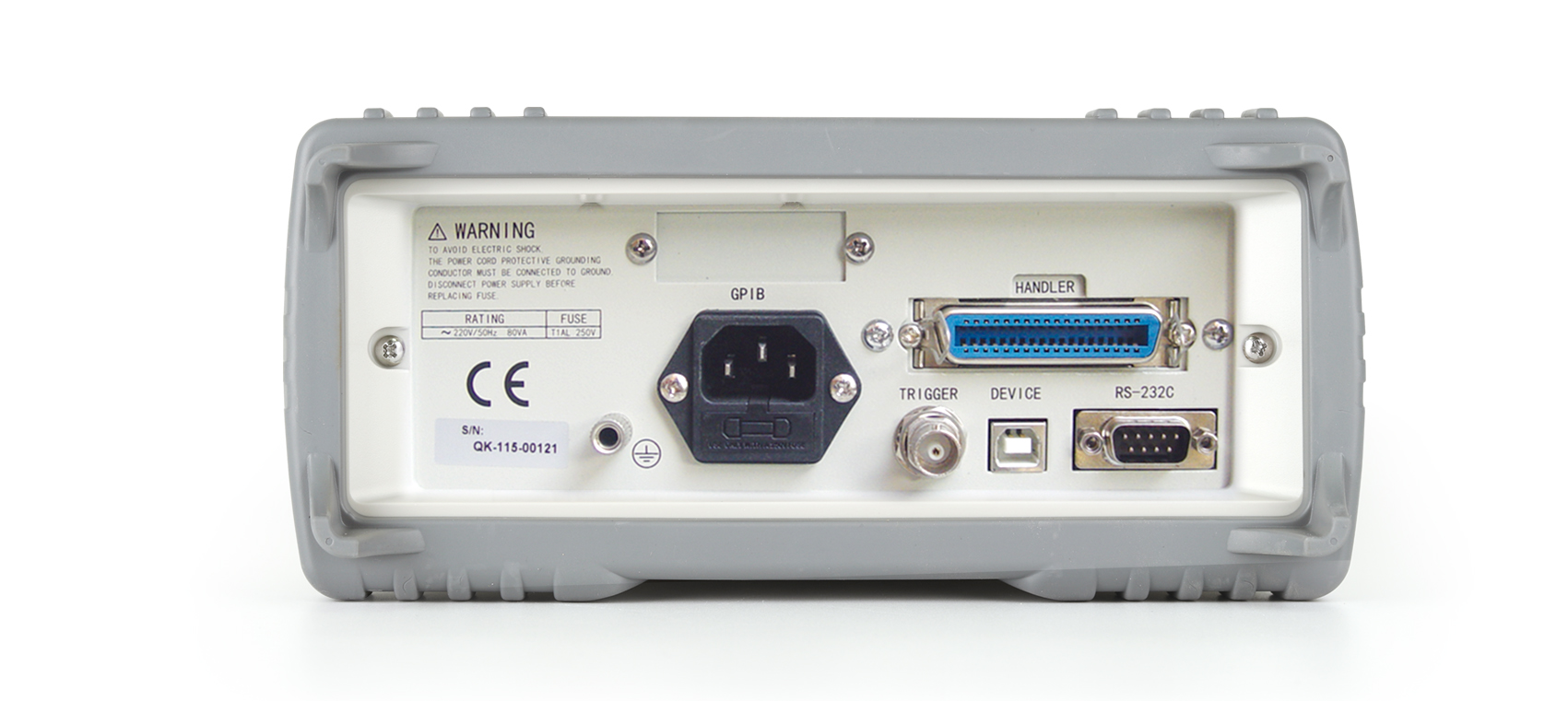

标配RS232、USB HOST、USB DEVICE，支持SCPI、MODBUS协议
可选配GPIB、RS485、SCANNER接口，适配多类工控场景
内置40组仪器设定文件，U盘支持CSV数据与GIF图像存储
TH2832支持外接大电流偏流源，最大偏流可达120A
TH2832D支持DC24V直流供电，适配嵌入式自动化设备

关键技术特性

紧凑型高性价比设计

采用高密度电路设计，浓缩高端LCR测试仪核心功能，机身紧凑小巧，仅3.6kg净重，支持标准机柜上架安装。采用软电源开关设计，搭配4.3寸TFT彩色液晶屏与升级后的界面系统，操作直观简便。0.05%的基本精度与良好的测试稳定性，在同价位机型中具备突出的性能优势。

LCR与直流电阻同步测试

支持LCR交流阻抗参数与直流电阻RDC同屏同步显示，无需切换测试模式即可同时获取器件的交流特性与直流电阻参数，大幅提升电感、变压器类器件的测试效率。DCR测试精度达0.1%，覆盖毫欧级到兆欧级的宽范围电阻测量。

全频段智能校正体系

提供全频清零与单频清零两种校正模式，全频清零通过插值法对全频段201个校准点进行开路、短路校正，保障全频率范围的测试准确度；单频清零可针对当前测试频点进行开路、短路、负载三级校正，进一步提升单频测试精度，有效消除夹具与线缆的寄生误差。

201点高性能列表扫描

支持最多201点列表扫描测试，可对测试频率、AC电压/电流、DC偏置电压/电流等参数进行自动序列扫描，能够完整呈现器件的频率特性、电平特性、偏置特性等变化趋势，帮助用户快速评估被测件在实际工作条件下的性能适用性。

完善的分选与异常防护

内置10档比较器分选功能，支持9对主参数极限与1对副参数极限设置，搭配档计数统计、PASS/FAIL指示灯与声光报警，适配产线批量分档测试。具备空夹具判别功能，可自动识别夹具接触不良或短路异常，停止输出分选信号，避免产线出现错误分档结果。

灵活的接口与供电适配

配备丰富的工业通讯接口，兼容SCPI标准指令与MODBUS协议，可便捷组建各类自动化测试系统。TH2830与TH2832支持AC220V市电供电，TH2832D支持DC24V直流供电，可直接集成于自动化设备内部；支持U盘存储测试数据与设定文件，便于生产数据管理与方案快速切换。

技术参数规格

参数类别	规格详情
包含型号	TH2830、TH2832、TH2832D
显示界面	4.3寸TFT LCD显示器（480×272分辨率），中英文可选操作界面
读数分辨率	6位
基本测量准确度	LCRZ：0.05%；DCR直流电阻：0.1%
测试频率范围	TH2830：50Hz ~ 100kHz TH2832：20Hz ~ 200kHz，步进10mHz TH2832D：20Hz ~ 300kHz，步进10mHz
信号源输出阻抗	30Ω、100Ω 可选
AC测试信号电平	电压：10mV ~ 2Vrms，最小分辨率10mV，准确度：10%×设定电压 + 2mV 电流：100μA ~ 20mArms，最小分辨率0.1mA
DCR测试信号电平	TH2830：1V；TH2832/TH2832D：5mV ~ 2V
内置DC偏置源	TH2830：无 TH2832/TH2832D：0V ~ ±5V / 0mA ~ ±50mA，分辨率0.5mV/0.5μA 电压准确度：1%×设定电压 + 5mV
外接偏流扩展	TH2832支持外接DC BIAS偏流源，最大偏流可达120A
测试参数	L、B、C、R、\|Z\|、D、Q、\|Y\|、G、X、θd、θr、RDC、Vm、Im、△%
参数显示范围	\|Z\|/R/X：0.00001Ω ~ 99.9999MΩ \|Y\|/G/B：0.00001μS ~ 99.9999S C：0.00001pF ~ 9.99999F L：0.00001μH ~ 99.9999kH D：0.00001 ~ 9.99999；Q：0.00001 ~ 99999.9 θ(DEG)：-179.999° ~ 179.999°；Δ%：-999.999% ~ 999.999% DCR：0.00001Ω ~ 999.999MΩ
等效电路	串联、并联
量程方式	自动、保持
触发方式	内部、手动、外部、总线
平均次数	1 ~ 255可设置
校正功能	开路校正、短路校正、负载校正；支持全频清零与单频清零，共201个校准点
数学运算	直读、ΔABS（绝对偏差）、Δ%（相对偏差）
触发延时	0 ~ 60s，1ms步进
列表扫描	201点，支持测试频率、AC电压/电流、DC BIAS电压/电流扫描
比较器功能	10档分选（BIN1~BIN9、NG、AUX），支持档计数，PASS/FAIL前面板显示，声光报警
存储功能	内置40组仪器设定文件；U盘支持设定文件、GIF图像、CSV数据文件存储
接口配置	标配：USB HOST、USB DEVICE、RS232C 选配：GPIB、RS485（需RS232转RS485转换器）、SCANNER接口 HANDLER控制接口：TH2830/TH2832标配，TH2832D选配
供电方式	TH2830/TH2832：AC 220V；TH2832D：DC 24V
外形尺寸	上架体积：215mm(W) × 88mm(H) × 335mm(D) 外型体积：235mm(W) × 105mm(H) × 360mm(D)
重量	约3.6kg
