测试性能与精度

• 测试频率：100Hz、120Hz、1kHz、10kHz 四档固定频率
• 基本测量精度：最高0.1%，覆盖通用元件测试需求
• 最快测量速度：83ms，最高可达12次/秒测量速率
• 支持快、中、慢三档测量速度切换
• 四量程配置，支持自动与手动量程选择

信号与输出配置

• AC测试信号电平：0.3Vrms、1Vrms两档，高配机型支持0.1Vrms
• 信号源输出阻抗：30Ω、100Ω可选，基础款标配100Ω
• 支持串联、并联两种等效电路模式
• 可测量参数：|Z|、R、X、C、L、Q、D等核心阻抗参数
• 支持开路、短路校准，保证测量准确性

分选与功能特性

• 高配机型支持五档分选，具备PASS/FAIL结果指示
• 支持内部、手动、外部、总线多种触发模式
• 内置键盘锁定功能，防止产线误操作
• 带背光LCD大屏显示，读数清晰直观
• 操作简便易上手，兼顾功能实用性与使用便捷性

接口与易用性

• 高配机型标配RS232串行接口与HANDLER分选接口
• 紧凑台式机身设计，占用空间小，易部署
• 整机净重3.7kg，便于工位调整与搬运
• 标配测试夹具与校准配件，开箱即可投入使用
• 高可靠SMT工艺，适合长时间连续产线运行

高性价比通用型设计

定位通用型阻抗测试场景，覆盖电容、电感、电阻、变压器等常见无源元件的参数测量。采用SMT表面贴装工艺打造，硬件架构成熟可靠，在保证基础测试精度与稳定性的同时，控制设备成本，适合批量部署于产线测试工位、来料检验环节，满足企业规模化测试的成本控制需求。

快速稳定的测量表现

最快83ms的测量速度，最高可实现每秒12次测试，能够适配产线快速检测的节拍要求。三档测量速度可调，可根据测试精度需求灵活选择。读数稳定性优异，配合开路、短路校准流程，可在长时间连续测试中保持一致的测量结果，保障批量测试的一致性与可靠性。

多档测试条件适配

提供100Hz、120Hz、1kHz、10kHz四档常用测试频率，覆盖绝大多数无源元件的标称测试条件。多档AC信号电平与可选输出阻抗，可匹配不同类型器件的测试规范。支持串联、并联等效模式切换，可对应不同元件的参数表征习惯，满足通用电子元件的常规测试需求。

实用分选与触发功能

高配机型内置五档分选功能，支持元件参数分档与合格判定，分选结果可通过面板指示灯与HANDLER接口同步输出。支持内部自动、手动按键、外部信号、总线指令多种触发模式，既可单机手动操作，也可接入自动化设备实现无人值守测试，灵活适配不同应用场景。

轻量化易部署集成

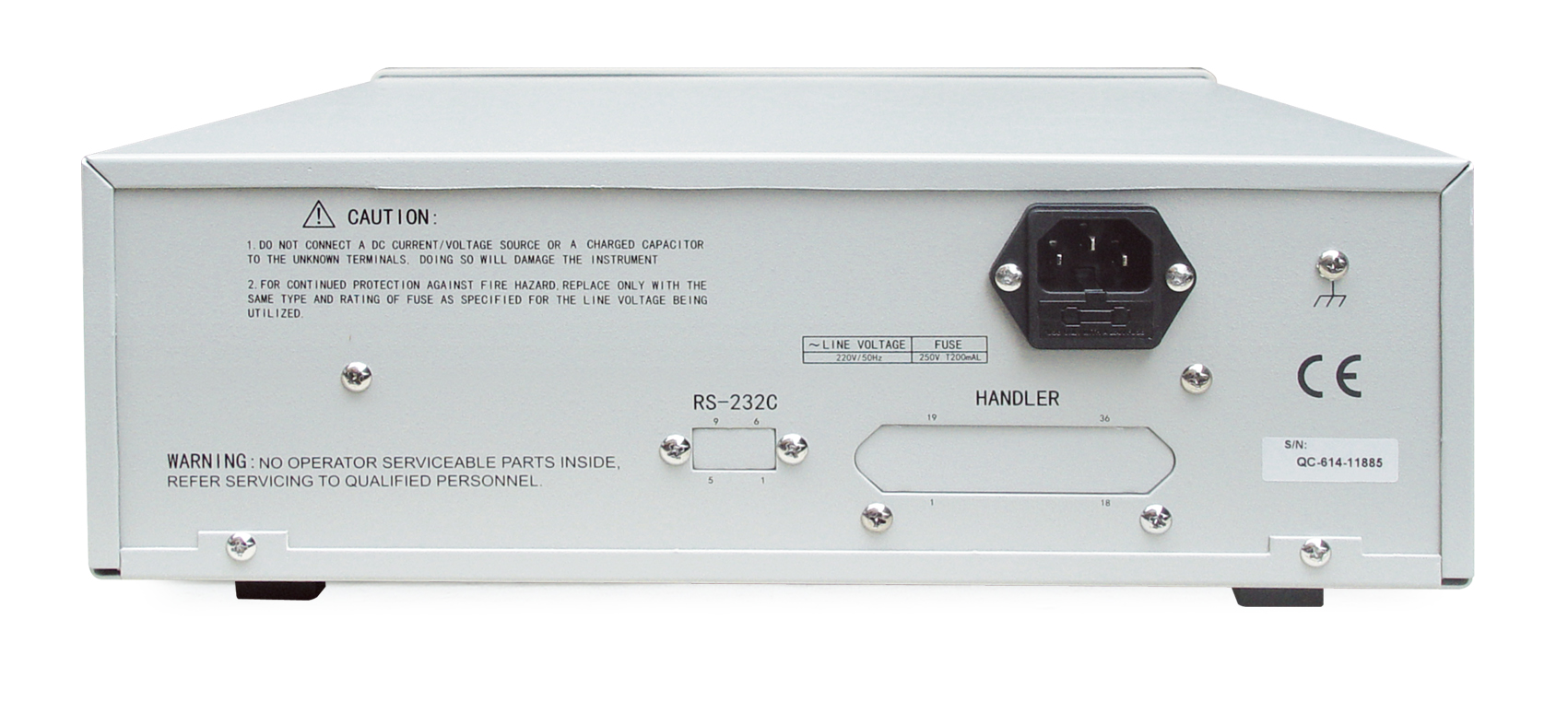

采用紧凑台式机身设计，体积小巧、重量仅3.7kg，可灵活布置于实验台、产线工位与测试机柜中。标配RS232通讯接口，支持上位机连接与数据采集；HANDLER接口可直接对接自动化分选设备，快速集成到自动测试系统中，降低产线改造与系统搭建成本。

齐全的标配配件

随机标配测试夹具、开尔文测试电缆与镀金短路板等核心配件，开箱完成校准即可投入使用，无需额外采购基础配件。同时兼容同惠全系列LCR测试夹具生态，可根据被测器件类型选配SMD夹具、磁环夹具、专用测试钳等配件，拓展设备的应用范围。
