测试性能与精度

• 测试频率：20Hz ~ 2MHz，分三档机型可选
• 基本阻抗精度：0.05%，全频段保持高稳定性与一致性
• 15个精密测试量程，阻抗测量上限最高达1GΩ
• 最快测试速度：5.6ms，支持快/中/慢三档速度可调
• 四端对测试端口，低阻抗测试下限较常规五端仪器扩展十倍

信号与偏置配置

• 标准型AC电压：5mVrms ~ 2Vrms；高电平型最高20Vrms
• AC测试电流：50μArms ~ 20mArms，高电平型可达100mArms
• 内置DC偏置：电压0V ~ ±40V，电流0mA ~ ±100mA
• 高电平型号配备独立电压源，支持DCR直流电阻测试
• 支持外部偏流源级联，最多可扩展至120A大电流偏置

扫描与测试功能

• 三种测试模式：点测、列表扫描、图形扫描
• 列表扫描：最多201点，每点可独立设置频率、电平、偏置与校准
• 支持变容二极管自动极性功能，适配半导体C-V特性测试
• 内置数学运算功能，支持自定义参数换算
• 10档精密分选功能，分选结果支持声光报警提示

接口与存储能力

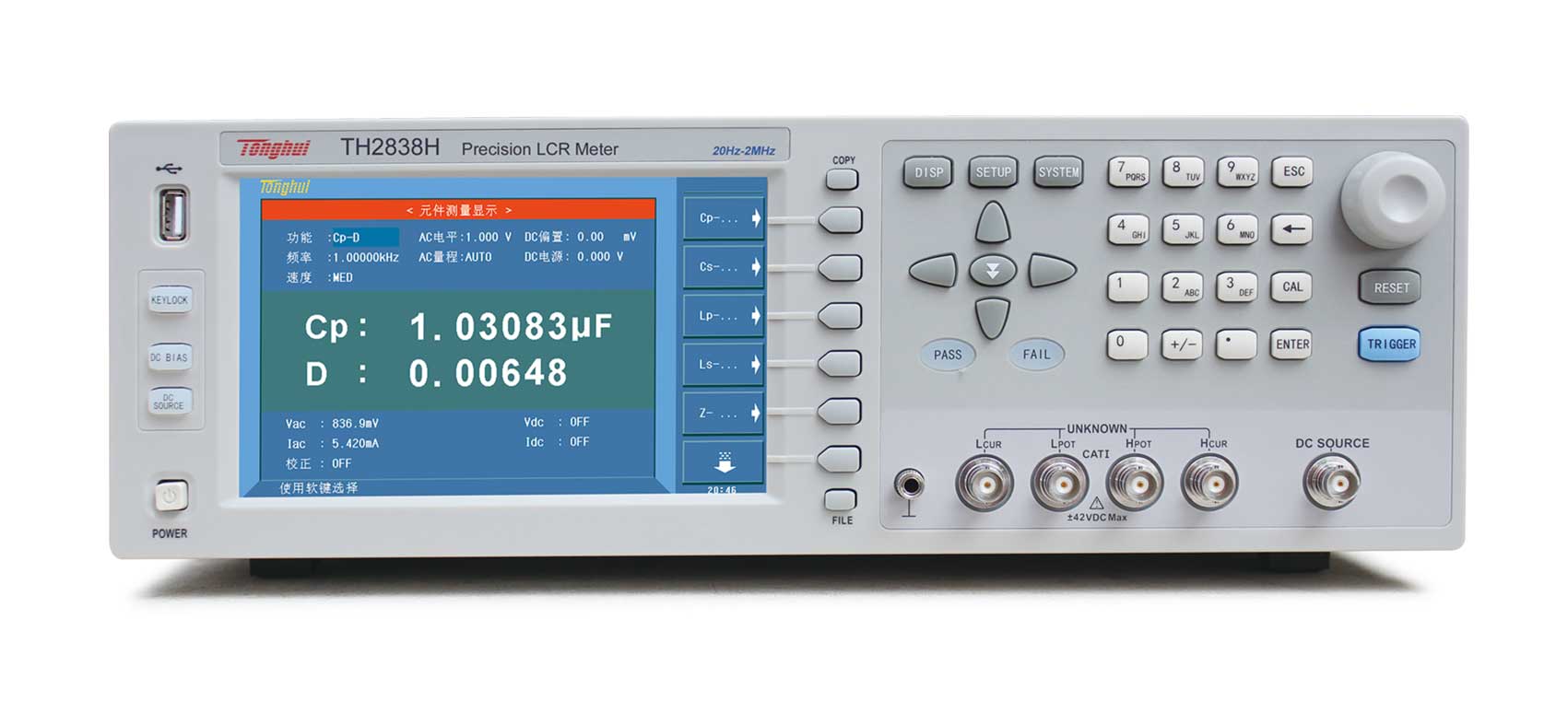

• 7英寸800×480分辨率TFT显示屏

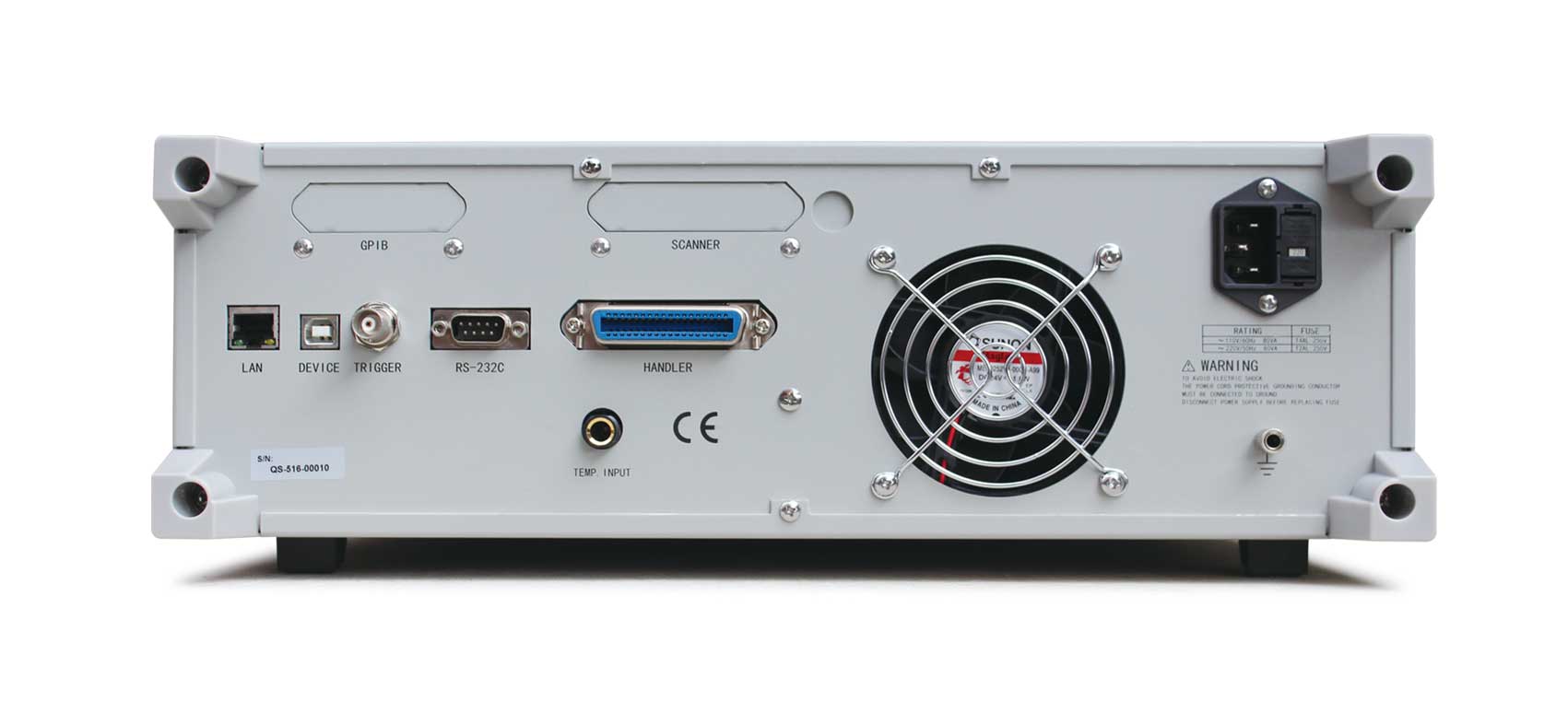

• 标配：RS232、USB HOST/DEVICE、LAN、HANDLER接口
• 选配：GPIB接口，兼容SCPI与MODBUS指令集
• 内置存储40组设定文件，支持U盘扩展存储500组设定
• 支持一键截屏、一键记录，数据与图形可导出保存

宽带自动平衡电桥技术

采用宽带自动调零型自动平衡电桥原理，相比传统运放I/V型电桥，在更宽频率范围内保持更高测试精度与稳定性。搭配15个精密测试量程，全阻抗区间测量一致性优异，基本精度可达0.05%，特别适合低损耗电容器、高品质因数电感器等精密器件的量产测试与质量管控。

四端对端口与宽量程覆盖

四端对测试端口配置可有效消除测试线缆间的电磁耦合干扰，将低阻抗测试下限向下扩展十倍，同时阻抗测量上限可达1GΩ，覆盖从毫欧级到吉欧级的超宽范围。可适配普通阻容感元件、大功率DC-LINK电容、高阻半导体材料等不同阻抗等级的器件测试需求。

多模式扫描与图形化分析

支持201点多参数列表扫描，每个扫描点可独立设置测试频率、信号电平、直流偏置与测试速度，可一次性完成多条件测试。图形扫描模式支持频率扫描、电平扫描、偏置扫描等多种方式，可直观呈现器件的频率特性、C-V特性等曲线，满足研发阶段的性能分析需求。

专业上位机分析软件

提供三类专业上位机软件：通用测试软件支持单次、列表、扫描全模式操作，数据可导出为多种格式；压电陶瓷分析软件可完成导纳圆、谐振参数计算；等效电路分析软件提供7种电路模型，支持自动拟合与参数提取，可直接输出等效电路参数文档，满足深度研发分析需求。

精密分选与产线适配

内置10档分选功能，支持绝对值、偏差值、百分比偏差多种判定方式，分选结果通过声光提示与HANDLER接口同步输出。HANDLER接口可直接对接自动化测试设备，适配产线批量分档测试。一键截屏、一键记录功能可快速留存测试数据，满足生产质量追溯需求。

灵活扩展与高兼容性

支持级联外部偏流源，最多可实现120A大电流直流偏置，适配功率电感、大电流磁芯等器件测试。提供丰富的测试夹具选配件，覆盖SMD器件、磁环、螺栓电容、介质材料等多种被测对象。兼容SCPI与MODBUS指令集，可无缝适配主流同类仪器的测试程序，降低系统升级与替换成本。
