测试性能与精度

• 测试频率：10Hz ~ 130MHz，分5档机型可选，频率分辨率1mHz
• 基本阻抗精度：0.08%，典型值≤±0.045%
• 阻抗测试范围：25mΩ ~ 40MΩ，全量程保持高精度
• 最快测试速度：2.5ms，支持5档速度档位可调
• 四端对测试端口，有效抑制线间电磁耦合，低阻抗测试能力提升10倍

信号与偏置配置

• AC测试电压：5mVrms ~ 2Vrms连续可调，分辨率1mV
• AC测试电流：50μA ~ 20mArms连续可调，分辨率10μA
• DC偏置电压：0V ~ ±40V连续可调，分辨率1mV
• DC偏置电流：0mA ~ ±100mA连续可调，分辨率40μA
• 支持自动电平控制（ALC）功能，保证测试电平稳定

扫描与测试模式

• 5种测试方式：点测、列表扫描、图形扫描、等效电路、晶体振荡器分析
• 列表扫描：最多1601点，每点可独立设置频率、电平、偏置与分选条件

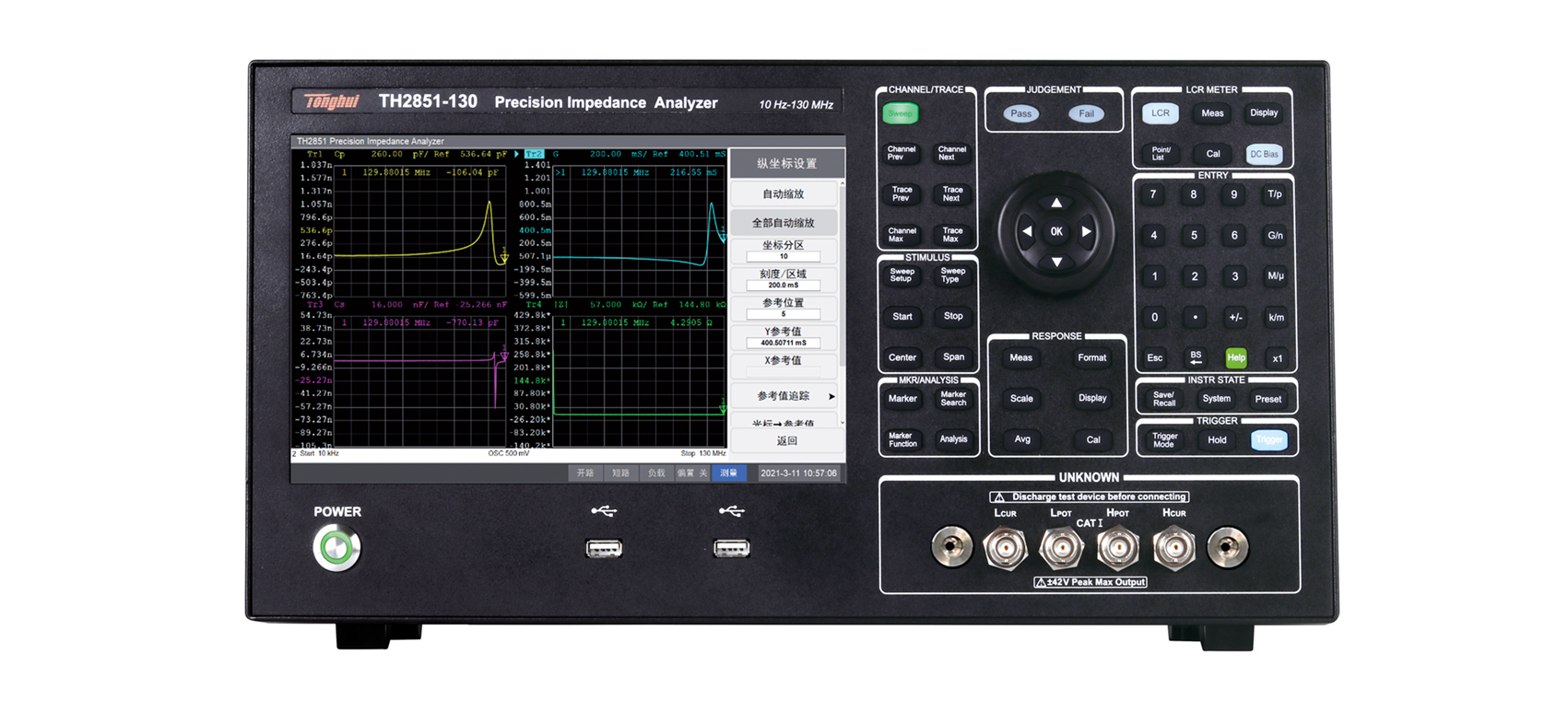

• 图形扫描：4通道同时显示，每通道最多4条曲线，支持14种分屏模式
• 分段扫描：可按频段设置不同测试条件，针对性扫描提升效率
• 支持图形化曲线分选，可对局部频段做合格/不合格判定

交互与接口能力

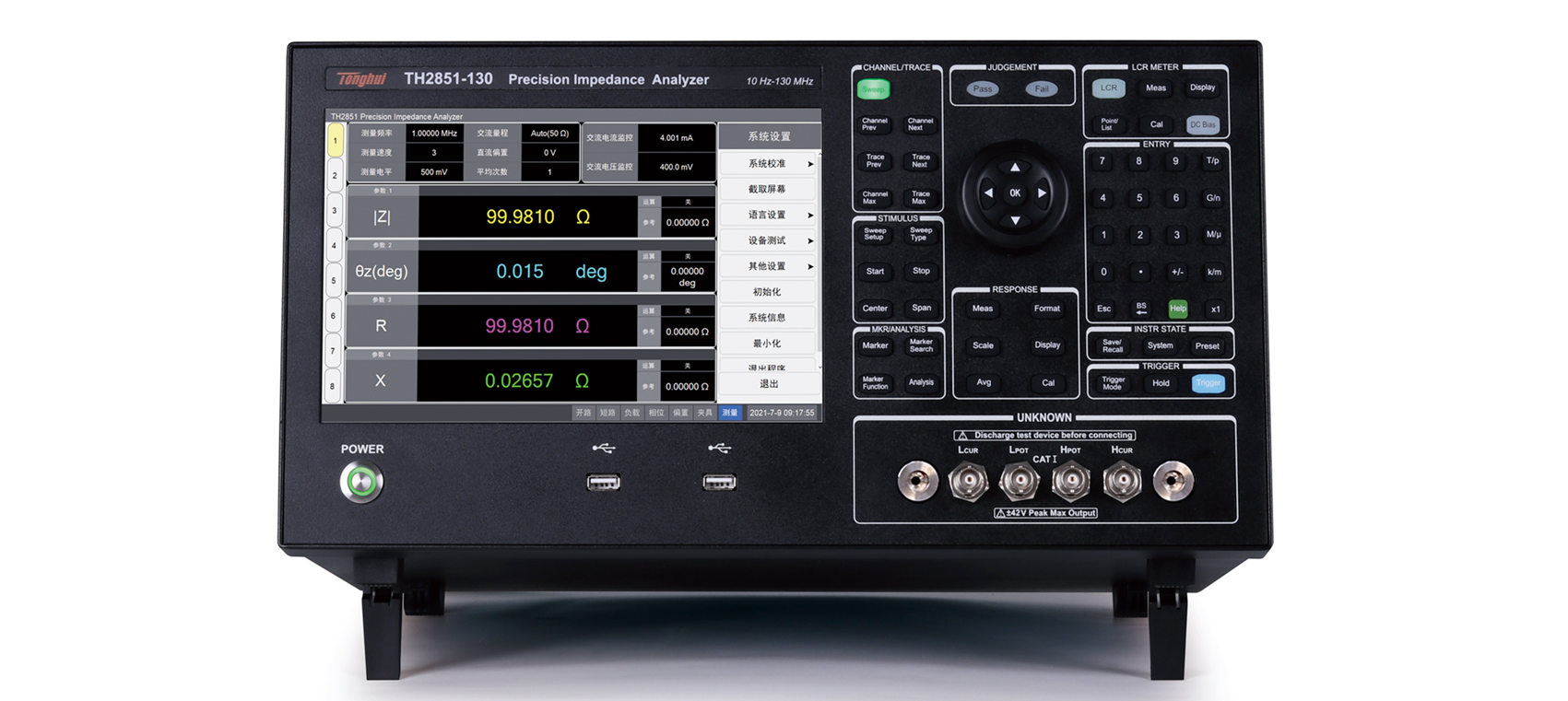

• 10.1英寸1280×800电容式触摸屏，Windows10操作系统
• 中英文双语操作界面，支持键盘、鼠标外接操作

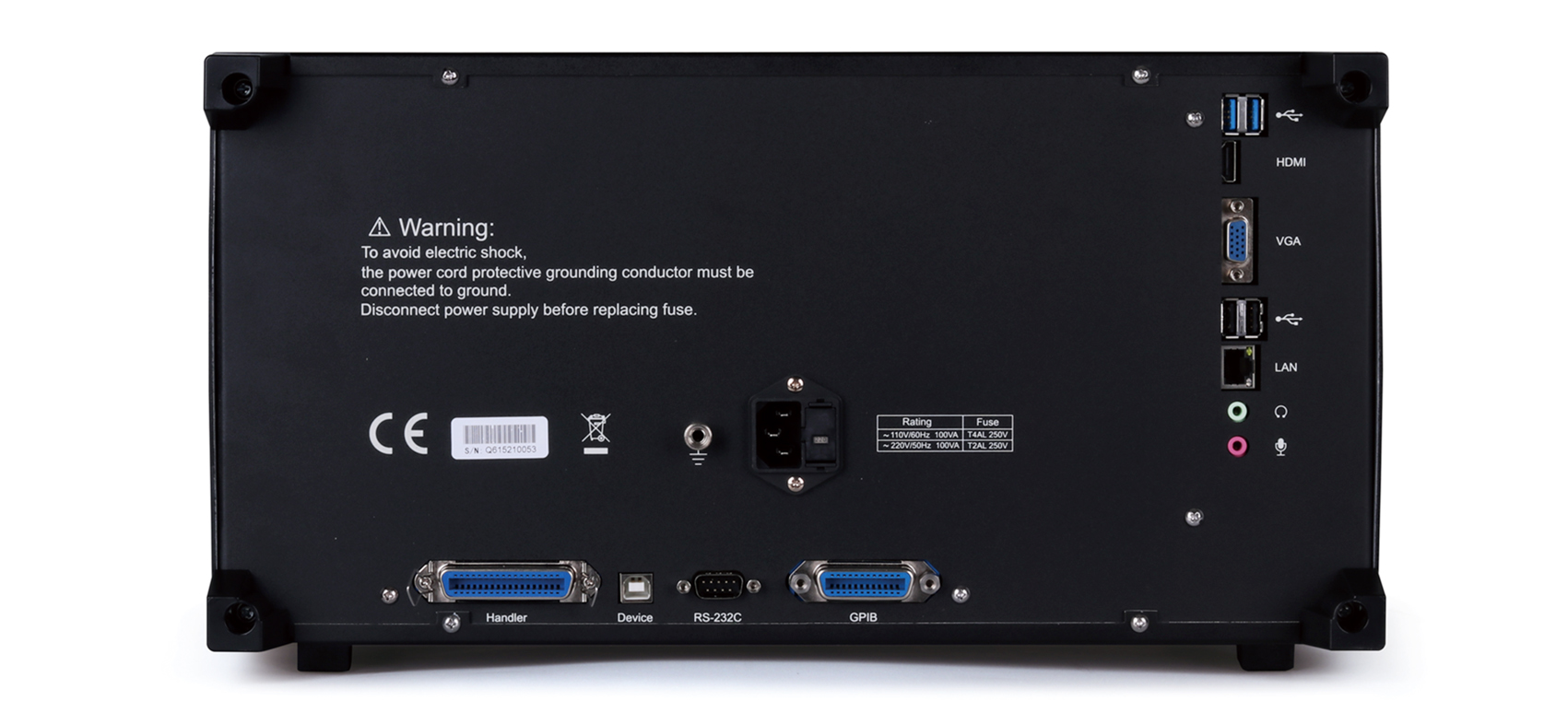

• 标配：RS232、USB HOST/DEVICE、LAN、HANDLER、VGA/HDMI
• 选配：GPIB接口，兼容SCPI指令集
• 支持VGA/HDMI外接显示，适配产线与实验室多场景使用

自动平衡电桥技术与超高精度

采用宽带自动调零型自动平衡电桥技术，在10Hz~130MHz全频率范围内保持优异的测试精度，性能远优于射频反射法阻抗分析仪。全阻抗量程最高可达0.08%基本精度，同时具备极高的稳定性与一致性：1MHz频率下测试100Ω标准电阻，轨迹噪声≤0.003%，适合低损耗电容、高品质电感等精密器件测试。

四端对端口与宽量程覆盖

采用四端对测试端口配置，可有效消除测试线缆之间的电磁耦合干扰，将低阻抗测试下限比常规五端仪器向下扩展十倍，特别适合低阻抗、大电流类器件测试。同时阻抗上限覆盖至40MΩ，可满足从毫欧级到兆欧级的全范围阻抗测试需求，适配电阻、电容、电感、变压器、压电器件等各类元器件。

多模式扫描与高效筛选

提供点测、列表扫描、图形扫描、分段扫描多种测试模式：1601点超多点列表扫描可一次性完成多频点、多条件测试；分段扫描可针对谐振点、杂散点等特定频段设置独立测试条件，无需全频段扫描，大幅提升晶体、压电器件的筛选效率；图形化曲线分选支持局部频段判定，适配批量器件的性能分级。

专业级器件与电路分析

内置7种等效电路模型，可对器件阻抗特性进行拟合，直接输出等效电路参数；晶体振荡器/压电器件分析功能可自动计算谐振频率、反谐振频率、品质因数、机电耦合系数等关键参数；曲线轨迹对比功能支持多器件横向对比与单器件重复性验证；光标系统支持峰谷值、目标值自动查找与数据统计分析。

材料级分析拓展能力

支持两大专业材料分析选件：介电常数分析套件搭配平行板夹具，可测试塑料、陶瓷等固态材料的复数介电常数与介质损耗；磁导率分析套件适配环形磁芯样品，可测试磁性材料的复数磁导率与损耗角。所有材料分析功能深度集成于主机界面，支持单点、列表扫描、曲线扫描全模式使用。

智能化交互与系统兼容

搭载Windows10操作系统与10.1英寸高清触控屏，全电脑化操作逻辑，支持键鼠外接与显示器输出，中英文双语界面贴合国内用户使用习惯。兼容SCPI指令集，可无缝适配同类进口仪器的测试程序，降低系统替换成本；配备HANDLER接口与丰富的通讯接口，可直接集成于自动化测试系统与产线测试工位。
