功率与输出范围

• 功率等级：1.2kVA / 2kVA / 3kVA / 6kVA / 9kVA
• 电压档位：0-150V / 0-300V，高端机型支持0-500V
• 频率范围：15Hz~2000Hz（小机型），45Hz~1kHz（大机型）
• 正弦波失真度：典型值0.5%（45~500Hz）
• 6590机型支持单相/三相输出模式切换

波形模拟与法规

• 内置DDS波形发生器，支持正弦波、方波、箝制正弦波
• 30组内置谐波失真波形库，6组用户自定义波形存储
• 支持0%~43%失真度、0%~100%振幅可编程调节
• LIST模式模拟电压瞬变，适配IEC 61000-4-11法规前测
• 可模拟市电瞬断、突波、相位跳变、缓升缓降等异常工况

测量与分析能力

• 16位高精度采样测量电路，集成多参数电量分析
• 可测Vrms、Irms、峰值电流、有功功率、PF、浪涌电流
• 支持视在功率VA、无功功率VAR、峰值系数等参数测量
• LCD大屏可直接预览输出波形与电流波形，无需外接示波器
• 电压测量精度0.25%读数+0.1%量程

接口与系统集成

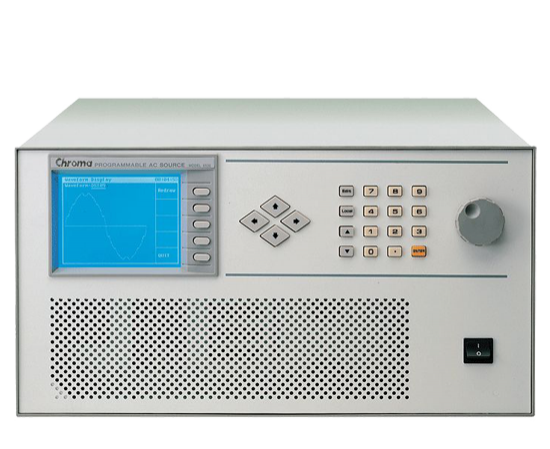

• 前面板按键+旋钮操作，320×240图形LCD显示
• 选配接口：GPIB、RS-232、模拟量控制接口
• 内置输出电磁继电器，实现真隔离输出
• 输出变化同步TTL信号，适配自动化测试系统
• 配套SoftPanel上位机软件，支持波形编辑与数据记录

DDS直接数字波形合成

采用直接数字频率合成技术，实现15Hz~2000Hz宽范围连续输出，低频段分辨率达0.01Hz。除标准正弦波外，还可生成方波、箝制正弦波，支持0%~43%失真度与0%~100%振幅连续调节，精准复现各类畸变市电波形，满足产品抗扰度测试需求。

丰富谐波与失真波形库

内置30组典型失真波形，涵盖线性失真、三角波、截幅正弦波、峰值突波、方波UPS等常见电网异常波形。同时提供6组用户自定义波形存储空间，可通过PC软件编辑谐波幅度与相位，下载至仪器调用，快速复现实场采集的异常电网波形。

瞬态电源扰动模拟

支持STEP、PULSE、LIST三种编程模式，可模拟电压瞬断、突波、缓升缓降、相位角跳变等多种电源扰动。最多可设置40组输出序列，支持内外触发控制，可用于IEC 61000-4-11电压暂降、短时中断抗扰度法规预验证测试。

一体化高精度电量测量

内置16位高速采样测量电路，无需外接功率计即可完成全参数电量测量。涵盖电压、电流、峰值电流、有功功率、视在功率、无功功率、功率因数、峰值系数、浪涌电流、频率等核心参数，LCD屏幕可实时显示电压电流波形，方便瞬态现象分析。

高功率密度与可靠设计

采用先进PWM拓扑与功率因数校正电路，输入功率因数最高达0.98以上，整机典型效率80%。H桥高频隔离架构摒弃笨重低频变压器，大幅减轻设备重量。内置过压、过流、过功率、过温、风扇失效多重保护，温控风扇随负载调速，降低运行噪音。

灵活的系统集成方案

支持GPIB、RS-232标准工业总线与选配模拟量控制接口，可快速接入自动化测试系统。输出状态变化同步输出TTL触发信号，方便多设备联动测试。配套SoftPanel图形化软件，实现远程控制、波形编辑、瞬态程序编制与测试数据记录分析。
