电压与电流量测

• 电压档位：15/30/60/150/300/600Vrms (选配 1200/1800Vrms)
• 电流档位：0.005A 至 20Arms (支援外部分流器)
• 最小 5mA 电流档位及 0.1mW 功率解析度
• 双 Shunt 设计，提供大范围高精准量测

频率与处理技术

• 频率范围：DC, 10Hz~10kHz
• 使用高速 DSP 技术，16 bits 类比/数位转换器
• 最高 250kHz 取样频率
• 可量测 THD 及使用者指定阶数的失真度

接线与接口

• 支援多种接线方式 (1P2W/1P3W/3P3W/3P4W/3V3A)
• 标准机箱 half rack 宽度及 4 组量测模组设计
• 标配 USB，搭配 GPIB 或 CAN 介面
• 支援高精准度 DCCT 选配

法规与应用

• 符合 ENERGY STAR/IEC 62301/ErP/EN50564 量测需求
• 可使用能量累积法量测功率，适用负载变动产品
• 可量测湧浪电流 及能量
• 使用者定议限制值，自动判别 PASS/FAIL

多模组与多接线模式

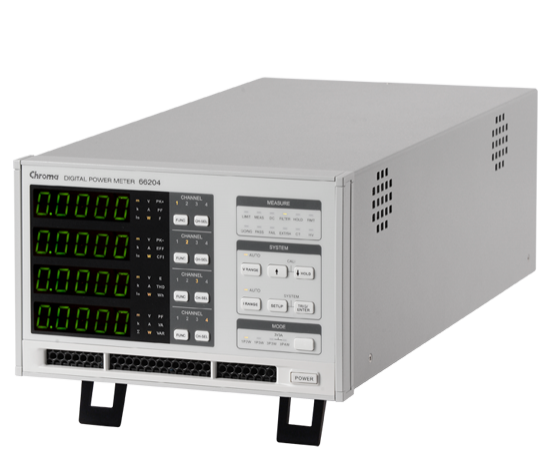

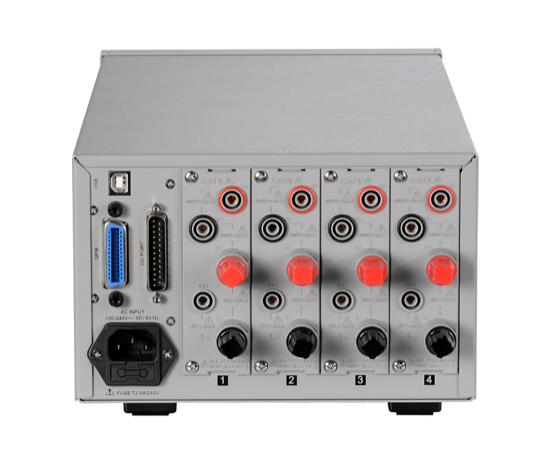

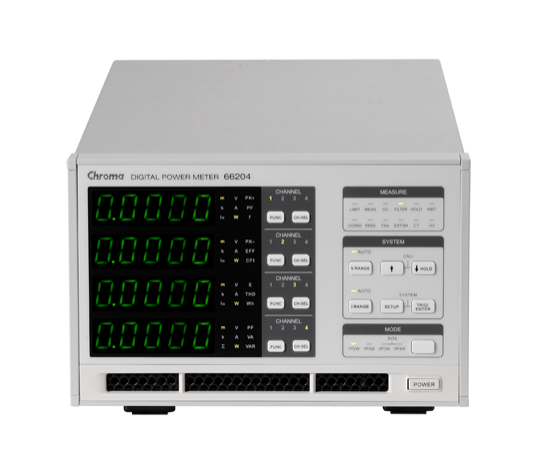

66203/66204 的多量测模组功能支援 1P2W、1P3W、3P3W、3P4W、3V3A 等多种接线方式的功率量测。量测通道可独立进行量测，适合应用于待测物的多点量测，例如同时量测太阳能逆变器的输入及三相输出交流参数。

GO/NG 自动判定

使用者可定义量测参数的最大或最小界限值，在量测过程中进行 GO/NG 测试。若量测值在界限值之内则显示绿灯，若在界限值之外则马上显示红灯 FAIL，方便产线快速筛选。

符合能源规范量测模式

提供平均模式、视窗模式与积分模式。透过能量累积模式量测功率，可得到没有状况遗漏的真正平均功率。5mA 及波峰因素为 4 的电流档位，在小功率 (<10W) 有 0.1mW 的解析度，满足空载功率及 Energy Star 测试需求。

大电流量测方案

针对大于 20Arms 电流量测部分，可搭配外部分流器 或 CT 以符合量测需求。并支援高精准度 DCCT 选配，提供更广泛的量测应用。双 Shunt 设计确保在大范围内维持高精准度。

低通滤波器设定

量测频宽大于 50kHz，但可启动 5kHz 的低通滤波器，滤除不想要的高频成份 (如输入电源切换产生的高频电流)。这种弹性设计让使用者能针对不同量测需求，得到适当的量测数值。

湧浪电流与谐波量测

提供量测湧浪电流 功能，可设定触发电流准位及延迟时间，避开 X 电容效应，侦测软启动的真实湧浪电流。并提供电压和电流的总谐波失真率 (THD) 量测，使用者可定义 2 到 50 阶的谐波阶数。
