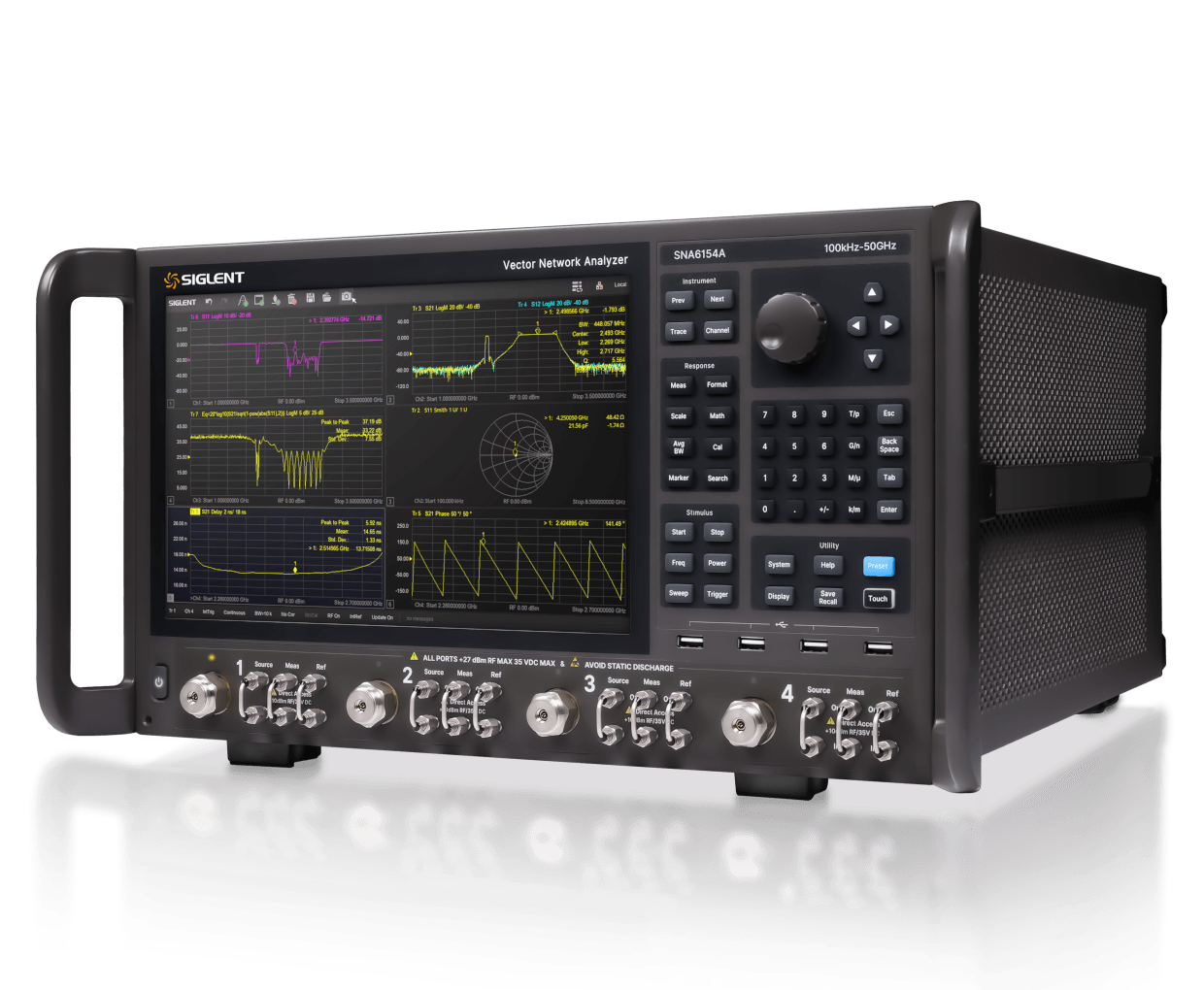

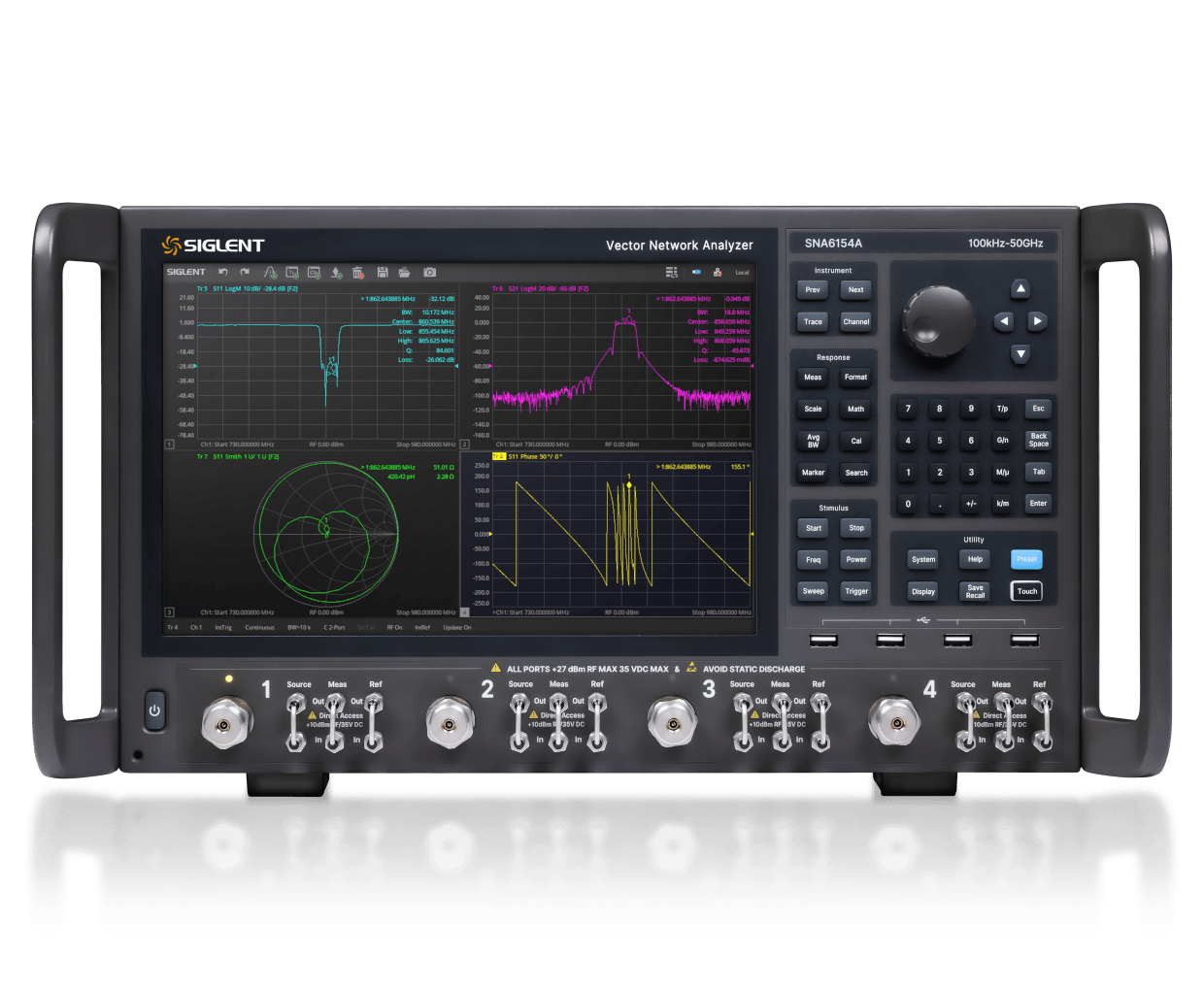

SNA6000A系列矢量网络分析仪

SNA6000A系列是鼎阳科技的高端矢量网络分析仪，拥有高达50 GHz的测量频率，支持4端口S参数全面测量。其强大的差分测量与时域分析能力，让其在高频器件测试中脱颖而出。支持多种校准方法和极限测试功能，确保测量结果的精准与可靠。
首页  ꄲ  Siglent鼎阳科技  ꄲ  矢量网络分析仪  ꄲ  SNA6000A系列矢量网络分析仪

  • SNA6000A系列矢量网络分析仪

    鼎阳科技 SNA6000A 系列矢量网络分析仪，测量频率范围涵盖 100 kHz-50 GHz，支持 4 端口 S 参数测量。具备高达 135dB 的动态范围，支持差分测量、时域测量、频谱分析、混频器测量等丰富功能，配备完备的校准方法，满足研发、生产等各种环境下的应用需求。

    核心性能指标

    频率与动态范围

    • 频率范围：100 kHz - 50 GHz
    • 动态范围：高达 135 dB
    • 频率分辨率：1 Hz，幅度分辨率：0.05 dB
    • 中频带宽范围：1 Hz ~ 10 MHz
    • 输出功率设置范围：-60 dBm ~ +20 dBm

    端口与校准功能

    • 支持 4 端口 S 参数测量
    • 校准类型：响应、增强响应、单端口、全二端口、TRL 校准
    • 支持直流偏置功能
    • 支持极限测试、纹波测试和带宽分析

    测量分析与接口

    • S 参数、差分(平衡)测量、接收机测量
    • 支持时域分析、频谱分析、标量/矢量混频器测量
    • 配备 12.1 英寸多点触摸屏，支持 HDMI/DVI-D/DP 输出

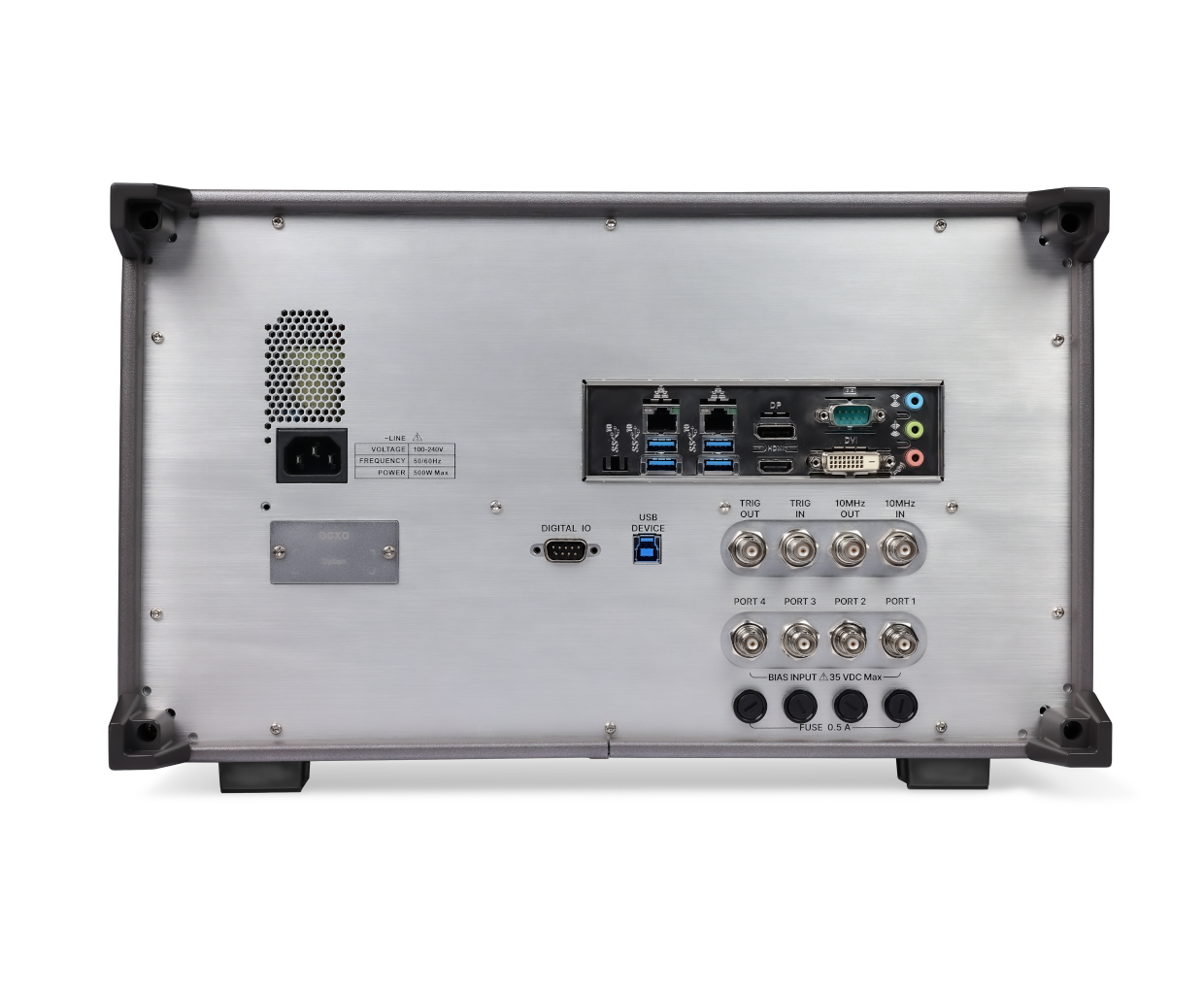

    • 通信接口：LAN, USB Device, USB Host (USB-GPIB)

    产品型号概览

    型号 端口数 频率范围
    SNA6154A / SNA6152A 4 端口 / 2 端口 100 kHz - 50 GHz (包含前面板跳线接口)
    SNA6144A / SNA6142A 4 端口 / 2 端口 100 kHz - 44 GHz (包含前面板跳线接口)
    SNA6034A / SNA6032A 4 端口 / 2 端口 100 kHz - 26.5 GHz
    SNA6024A / SNA6022A 4 端口 / 2 端口 100 kHz - 13.5 GHz
    SNA6134A / SNA6132A 4 端口 / 2 端口 100 kHz - 26.5 GHz (包含前面板跳线接口)
    SNA6124A / SNA6122A 4 端口 / 2 端口 100 kHz - 13.5 GHz (包含前面板跳线接口)
    标配附件 快速指南、电源线、USB数据线、校准证书。

    关键技术特性

    多端口与多格式显示

    支持 4 端口 S 参数测量，具备多窗口显示功能，S 参数一览无余。提供多种数据显示格式，观察角度众多，方便用户从不同维度全面分析器件的传输和反射特性。

    全面的校准与去嵌入

    支持 SOLT、SOLR、TRL、Response 等完备的校准方法，有效消除系统误差。内置阻抗转换和匹配功能，支持端口延伸及强大的去嵌入功能，能够有效消除测试夹具对测量结果的影响。

    时域分析与增强 TDR

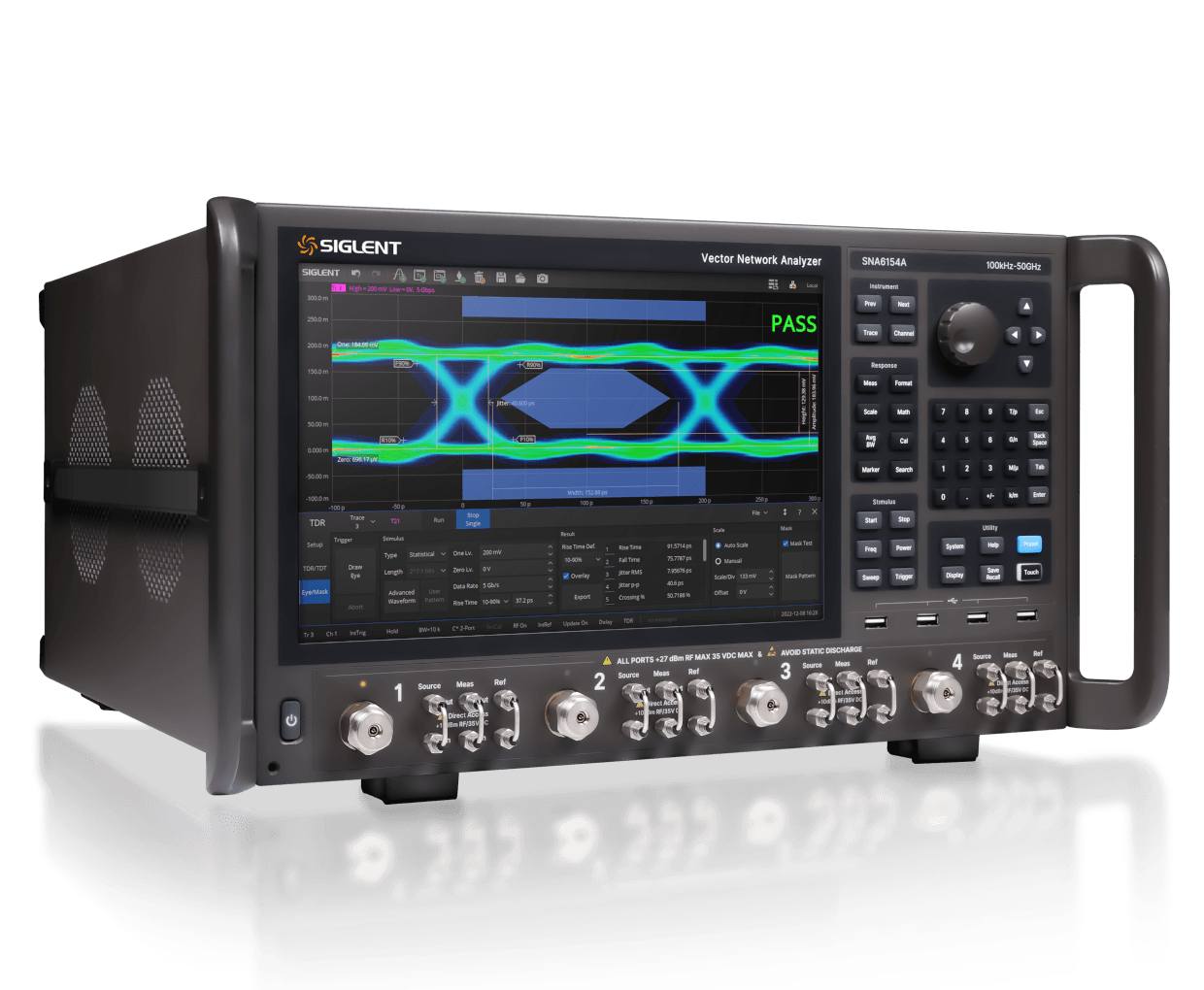

    选配 SNA6000-TDA 软件可实现时域分析功能；选配 SNA6000-TDR 软件提供增强时域分析功能，支持眼图测试，最高可达 42.4 Gb/s 的数据速率，适用于高速数字信号的完整性分析。

    混频器与脉冲测量

    选配 SMM/VMM 软件可实现标量和矢量混频器测量，全面评估频率转换器件性能。选配 PM 软件支持脉冲测量功能，满足雷达和脉冲射频器件测试需求。

    频谱分析与材料测量

    选配 SA 频谱分析软件，使矢量网络分析仪兼具频谱分析能力。选配 MT 软件提供材料测量功能，支持采用传输反射法对介电材料和磁性材料的电磁参数进行精确测量。

    多端口测量扩展

    支持控制 SSM5000A 系列开关矩阵扩展多端口测量功能。通过外接开关矩阵，可以灵活适应多通道器件的批量测试需求，提升测试系统的吞吐量和自动化程度。

    产品资料下载
