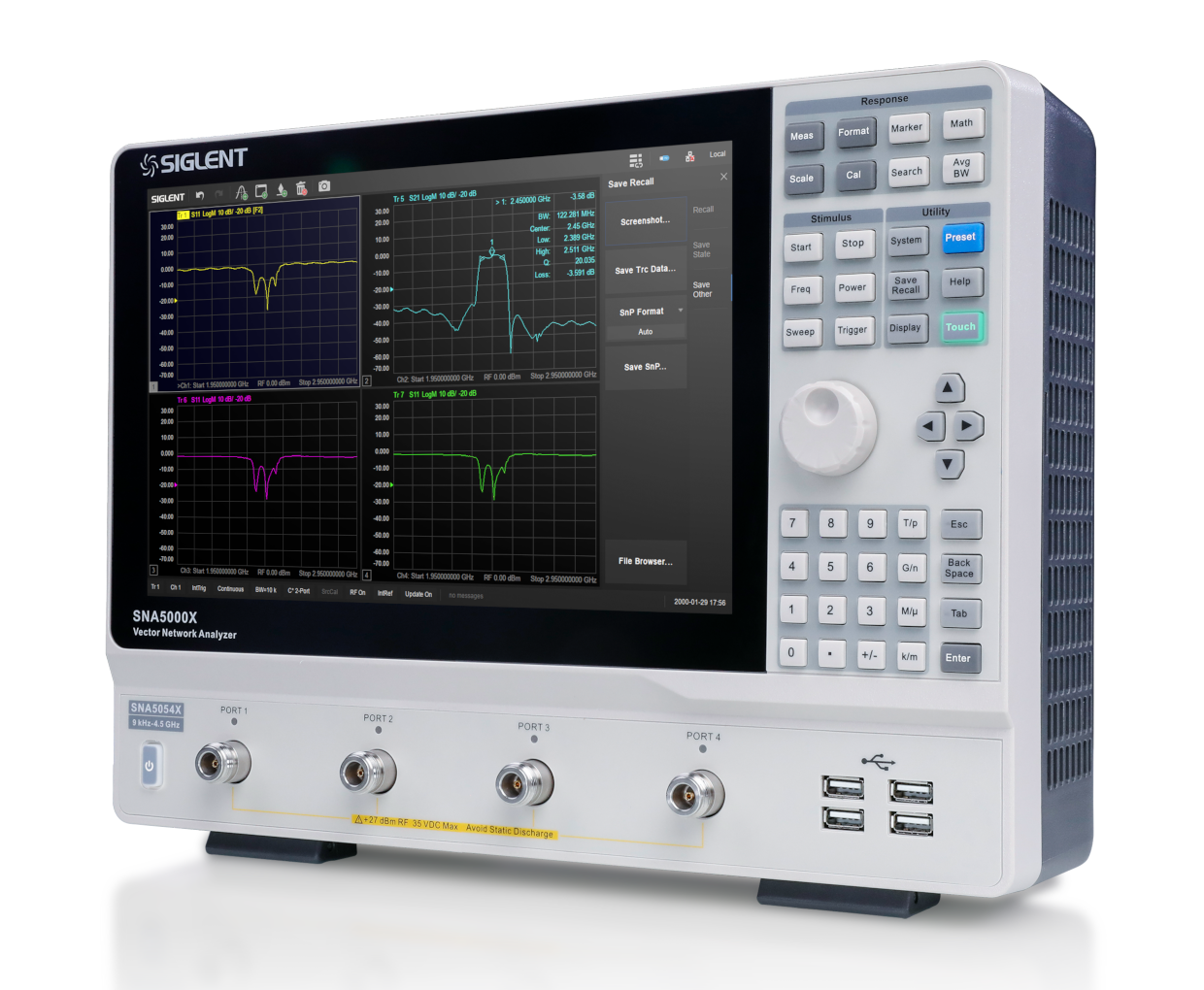

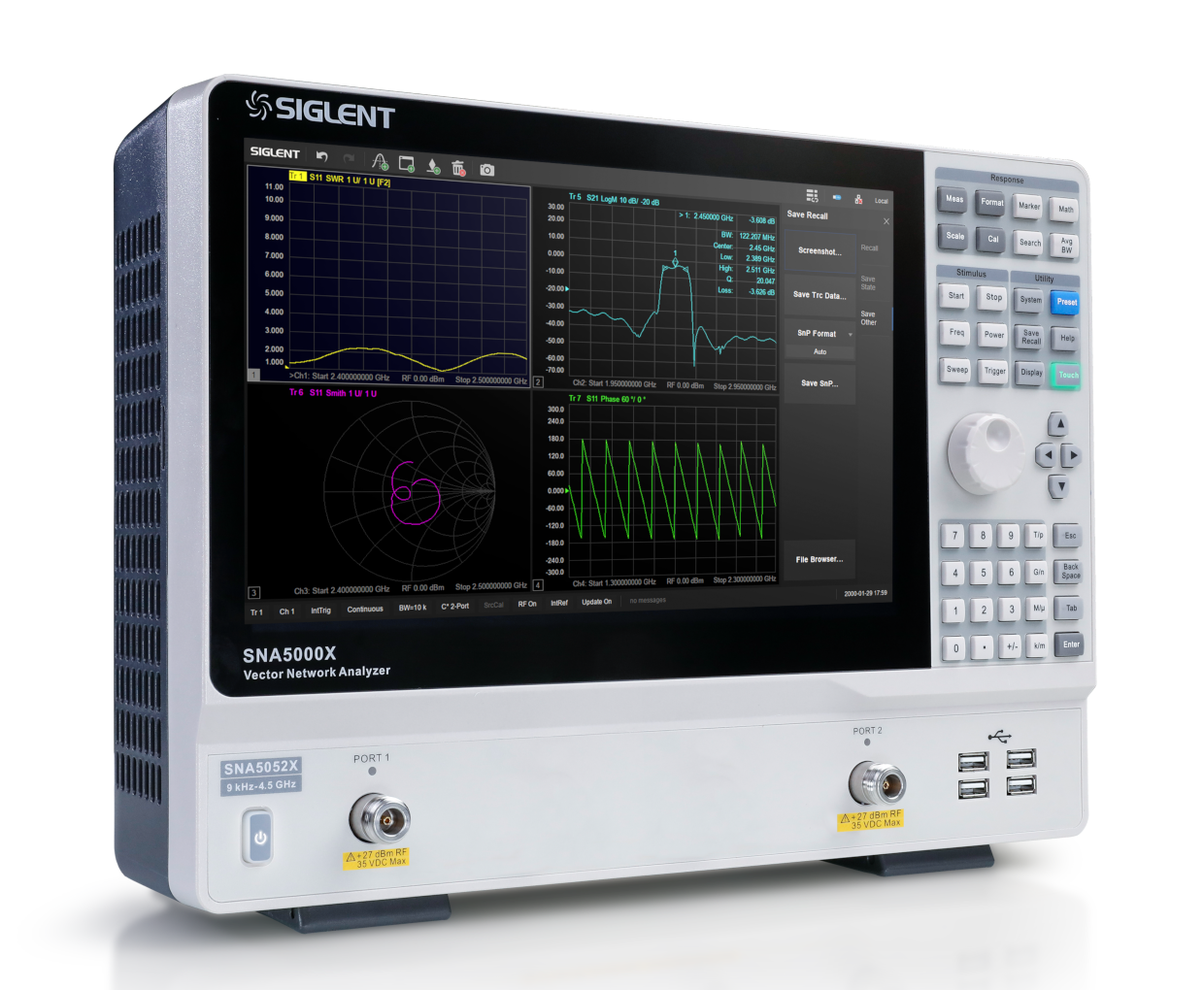

SNA5000X系列矢量网络分析仪

SNA5000X系列结合了先进的测试技术与用户友好的界面设计。除了标准的高频测量功能外，还加入了夹具仿真和去嵌入技术，确保测试结果更加贴近实际应用场景。支持多种扫描方式和校准方法，确保测量精准。广泛应用于有源器件及复杂系统的测试验证，是射频工程师的得力助手。
首页  ꄲ  Siglent鼎阳科技  ꄲ  矢量网络分析仪  ꄲ  SNA5000X系列矢量网络分析仪

  • SNA5000X 系列矢量网络分析仪

    鼎阳科技 SNA5000X 系列矢量网络分析仪，测量频率范围涵盖 9 kHz 至 8.5 GHz，支持 2 端口和 4 端口 S 参数测量。具备高达 140dB 的动态范围，支持差分测量、时域测量、频谱分析、混频器测量等丰富功能，配备完备的校准方法，满足研发、生产等各种环境下的应用需求。

    核心性能指标

    频率与动态范围

    • 频率范围：9 kHz - 8.5 GHz
    • 动态范围：高达 140 dB (典型值)
    • 频率分辨率：1 Hz，幅度分辨率：0.05 dB
    • 中频带宽范围：1 Hz ~ 10 MHz
    • 输出功率设置范围：-55 dBm ~ +10 dBm

    端口与校准功能

    • 支持 2 端口和 4 端口配置
    • 校准类型：响应、增强响应、单端口、全二/三/四端口、TRL 校准
    • 支持直流偏置功能
    • 支持极限测试、纹波测试和带宽分析

    测量分析与接口

    • S 参数、差分(平衡)测量、接收机测量
    • 支持时域分析、频谱分析、标量/矢量混频器测量
    • 配备 12.1 英寸多点触摸屏，支持 HDMI 输出

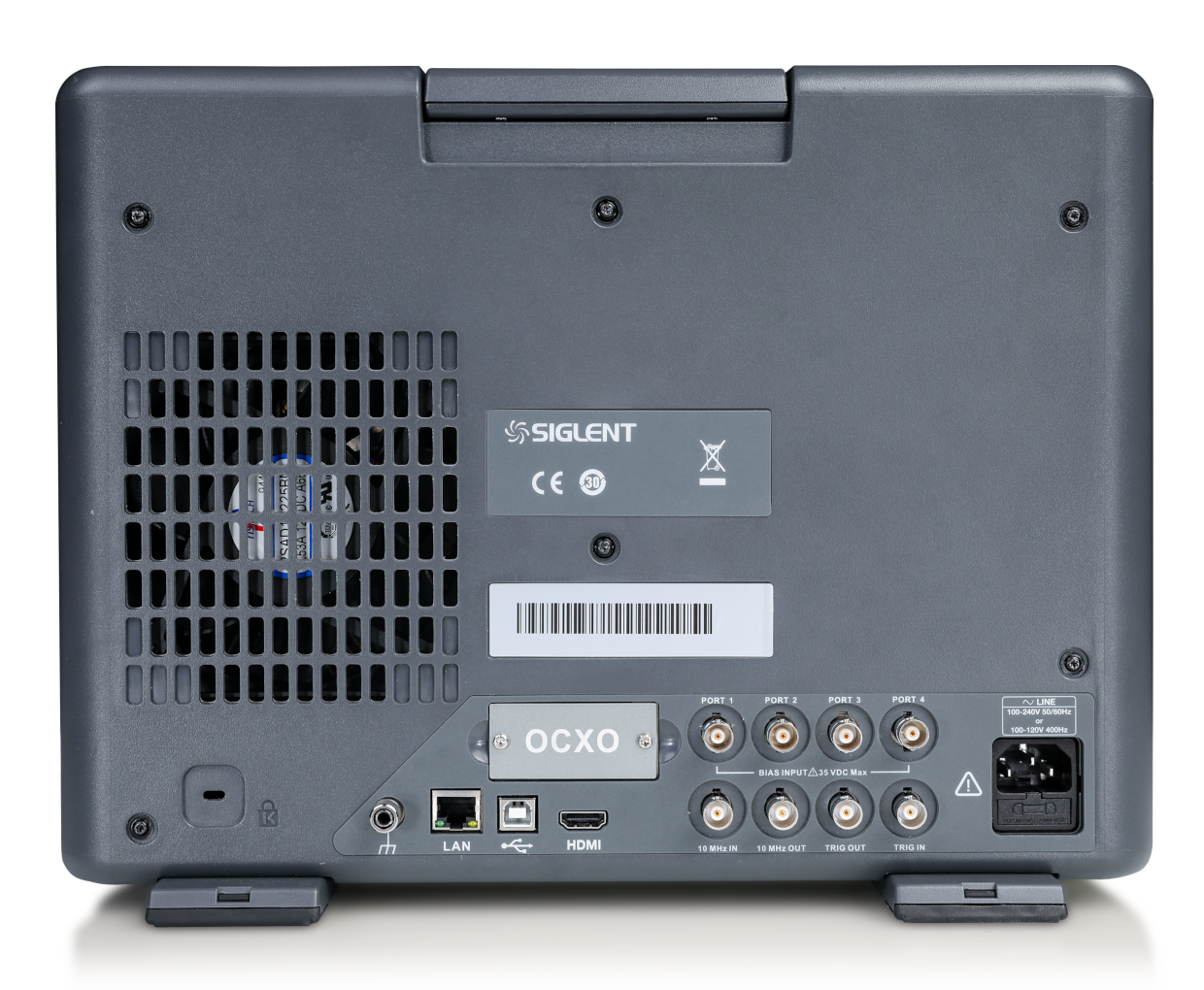

    • 通信接口：LAN, USB Device, USB Host (USB-GPIB)

    产品型号概览

    型号 端口数 频率范围
    SNA5052X 2 端口 9 kHz - 4.5 GHz
    SNA5082X 2 端口 9 kHz - 8.5 GHz
    SNA5054X 4 端口 9 kHz - 4.5 GHz
    SNA5084X 4 端口 9 kHz - 8.5 GHz
    标配附件 快速指南、电源线、USB数据线、校准证书、无线鼠标、前壳保护罩。

    关键技术特性

    多端口与多格式显示

    支持 2 端口和 4 端口 S 参数测量，具备多窗口显示功能，S 参数一览无余。提供多种数据显示格式，观察角度众多，方便用户从不同维度全面分析器件的传输和反射特性。

    全面的校准与去嵌入

    支持 SOLT、SOLR、TRL、Response 等完备的校准方法，有效消除系统误差。内置阻抗转换和匹配功能，支持端口延伸及强大的去嵌入功能，能够有效消除测试夹具对测量结果的影响。

    时域分析与增强 TDR

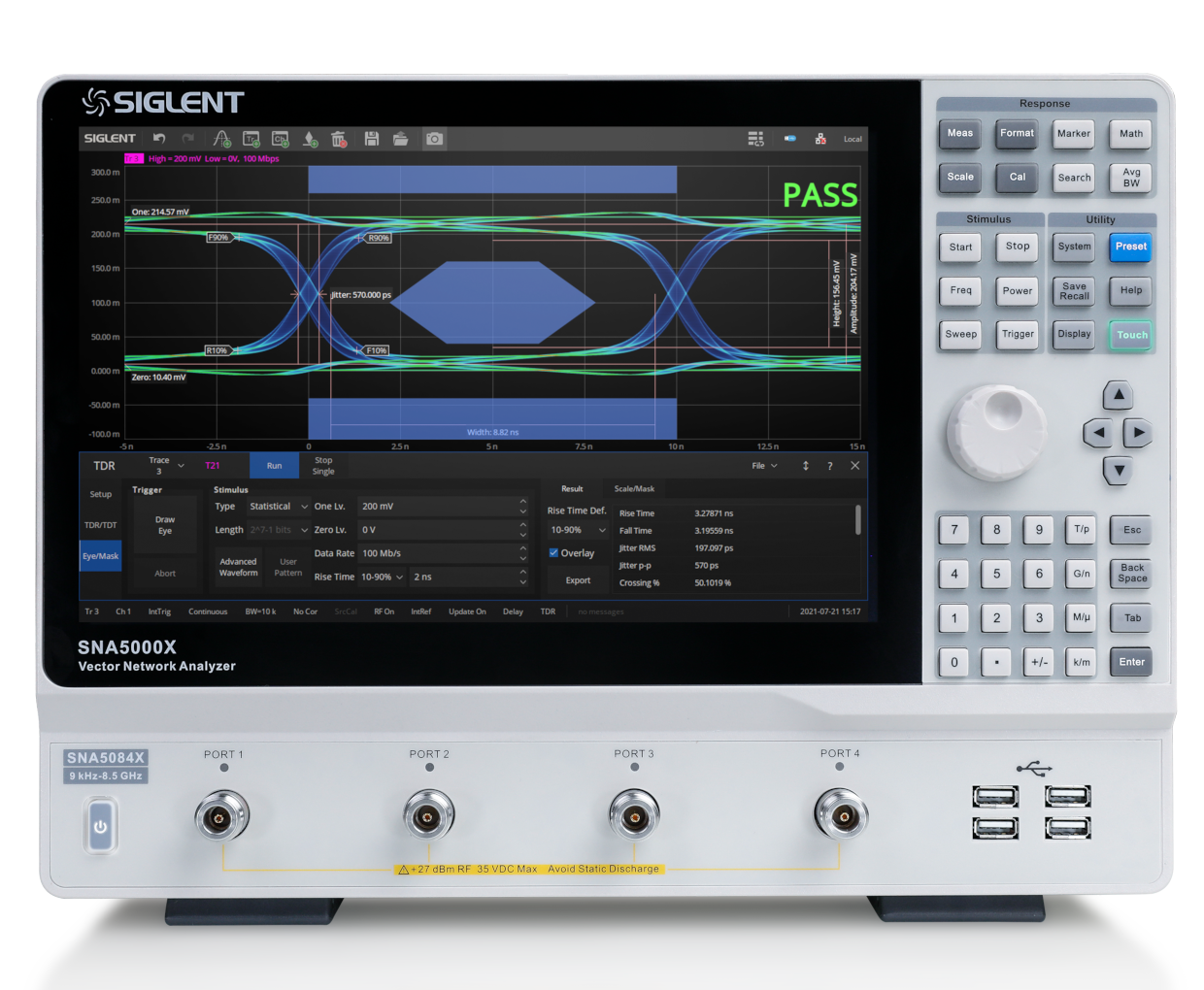

    选配 SNA5000-TDA 软件可实现时域分析功能；选配 SNA5000-TDR 软件提供增强时域分析功能，支持眼图测试，最高可达 6.8 Gb/s 的数据速率，适用于高速数字信号的完整性分析。

    混频器与脉冲测量

    选配 SMM/VMM 软件可实现标量和矢量混频器测量，全面评估频率转换器件性能。选配 PM 软件支持脉冲测量功能，脉冲通断比典型值达 80 dB，满足雷达和脉冲射频器件测试需求。

    频谱分析与增益压缩

    选配 SA 频谱分析软件，使矢量网络分析仪兼具频谱分析能力，无需更换仪器即可进行杂散搜索等测试。选配 GC 软件提供增益压缩测量功能，精准评估放大器等器件的线性度。

    公式输入与多端口扩展

    内置公式输入功能，用户可根据测试需求直接输入公式进行数据运算，便于直接得到所需的指标参数。支持通过开关矩阵扩展多端口功能，灵活适应多通道器件的批量测试需求。
