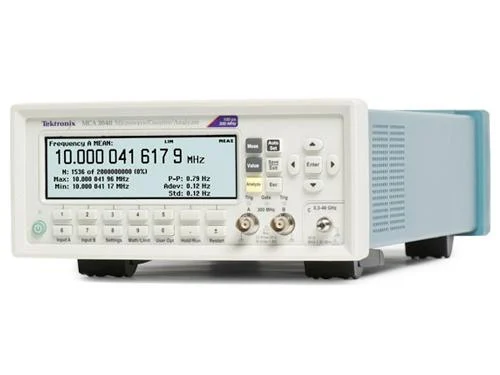

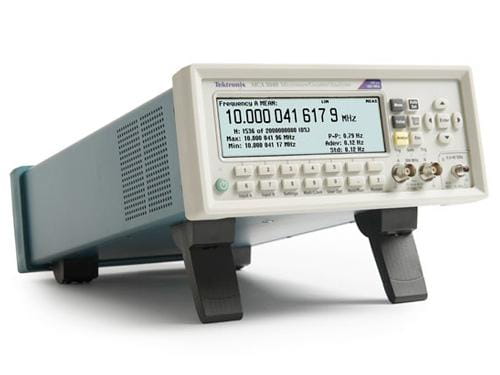

MCA3000微波分析仪

泰克 MCA3000 微波分析仪提供最高 40 GHz 的测量，将许多种功能装入一台功能丰富的仪器内。集成的功率计和两个附加定时器/计数器通道，比市面上其他微波分析仪的测试功能要多很多。具备前所未有的分辨率，可以捕获非常小的频率和时间变化。提供全面的分析模式，包括测量统计、直方图和趋势图，让您拥有快速准确分析信号所需的工具。

首页 ꄲ Tektronix泰克 ꄲ 频率计数器 ꄲ MCA3000微波分析仪

产品详情

MCA3000 系列产品技术资料

配有集成功率计的微波/计数器/分析仪

MCA 系列拥有业内领先的频率和时间分辨率，标配内部存储器、向存储器传输的快速数据传输速率为 250k 个样点/秒以及集成功率计。多参数显示器在主测量值的旁边显示辅助测量值，让您可以一览所需的结果。提供业内最全面的分析模式，包括测量统计、直方图和趋势图。

核心性能指标

频率与通道

27 GHz 和 40 GHz 型号
带 CW 或突发模式的微波分析仪通道
两条 300 MHz 通用通道

分辨率与采集

100 ps 单次时间分辨率
12 位/秒频率分辨率，14 位显示器
25 ms（自动）或零（手动）采集时间
3 mV 电压分辨率

功率与时基

-35 dBm 至 +10 dBm 功率范围
可选的 1.5×10–8 超高稳定度恒温槽时基

产品型号概览

型号	描述
MCA3027	微波/计数器 27 GHz / 100 ps
MCA3040	微波/计数器 40 GHz / 100 ps
标配包含	微波／计数器；连线；校准证明；快速入门用户手册；光盘及用户手册（含多语言）；编程人员指南；技术规范；试用版 TimeView™ 软件；含美国国家仪器的 LabVIEW SignalExpress™ 泰克版、限定版软件的光盘。
保修	三年标准保修

关键技术特性

快速吞吐量缩短测试时间

MCA 系列提供业内最大的吞吐量，节省高达 90% 的测试时间。在内部存储器中每秒可存储多达 250,000 个测量结果。在数据块模式下，通过 GPIB 或 USB 接口每秒可传输多达 5000 个测量结果。

集成功率测量

能够在任何受支持的频率等级下，通过单一连接测量频率和功率。可按照与频率一样的方法以数字和图形方式查看、收集和分析信号功率的变化。提供 0.01 dBm 的测量时间分辨率和宽功率范围。

图形化分析功能

利用独有的显示功能，通过一个测试连接测量同一信号的多个参数。支持多参数显示器、趋势图模式、测量统计模式以及直方图模式，直观揭示漂移、瞬态干扰及稳定度等信号质量问题。

可选调制域分析

利用选配的 Tektronix TimeView™ 软件 (TVA3000)，MCA 系列可成为高性能调制域分析仪。利用高测量速度和 750k 的存储深度，实时捕获快速频率变化，并支持以波形图或 FFT 频谱图显示结果。

专业易用设计

菜单导向的设置降低出错风险。前面板 Autoset（自动设置）按钮自动设置最佳触发电平和迟滞。提供单点触控式 Analyze（分析）键，快速在统计、直方图和趋势图模式之间切换。

便捷的 PC 连接与连通性

配备 USB 和 GPIB 端口，支持全面兼容 SCPI 的可编程性并提供仿真模式。随附 LabVIEW SignalExpress™ 软件，连通测试平台，实现多仪器数据相关和智能调试。
