核心性能指标

产品型号概览

关键技术特性

• 卓越的信号保真度：16 位垂直分辨率配合优于 -70 dBc 的 SFDR，在 4 GHz 全带宽内提供极低的噪声与失真；确保生成的复杂调制信号、窄脉冲及微弱电平信号具有极高的频谱纯度与幅度精度。
• 高采样率与宽带宽完美结合：5 GS/s 原生采样率（支持 10 GS/s 2倍内插）与 4 GHz 模拟带宽的组合，可在奈奎斯特极限内精确重构高频载波与快速边沿，直接生成载波高达 4 GHz 的信号而无需外部 RF 转换模块。
• 海量波形存储与序列模式：每通道标配 2 Gpts 波形内存，支持以 5 GS/s 采样率播放长达 400 ms 的数据；高级序列功能允许将多个波形块按自定义顺序组合，高效模拟协议帧、雷达脉冲串及多状态切换场景。
• 内置数字 IQ 调制器：拥有数字复合调制器和多速率内插功能，消除由于外部调制器和混频器引起的 IQ 不匹配；没有带内载波馈通和镜像，以最有效的方式创建波形并延长播放时间。

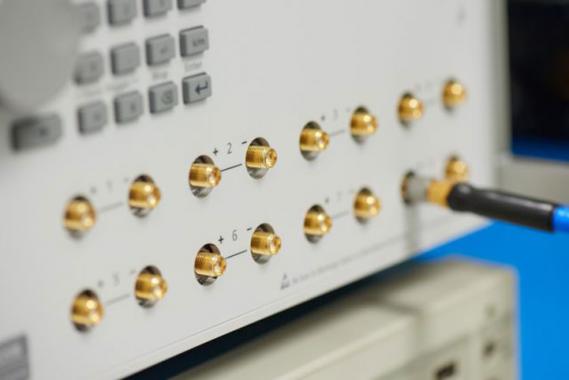

• 多通道精密同步与相位对齐：所有通道共享同一时钟基准，通道间时滞 ±25 ps，调节分辨率达 250 fs；支持多台 AWG5200 级联同步，轻松构建多通道高速 MIMO、波束成形及量子比特控制阵列。
• 真实环境模拟与信号损伤：支持回放使用示波器或实时频谱分析仪捕获的波形；可模拟真实世界对高速数字数据流的影响，生成包含抖动、噪声等损伤的高速串行信号，比特率高达 1.25 Gb/s (5 GS/s时)。
• 丰富的专业波形插件生态：提供 RF 通用、雷达、多音调、OFDM、环境、高速串行 (HSS)、光及预补偿等专用软件插件，通过 SourceXpress 平台无缝生成各类复杂调制、脉冲及协议信号，无需繁琐的底层编程。

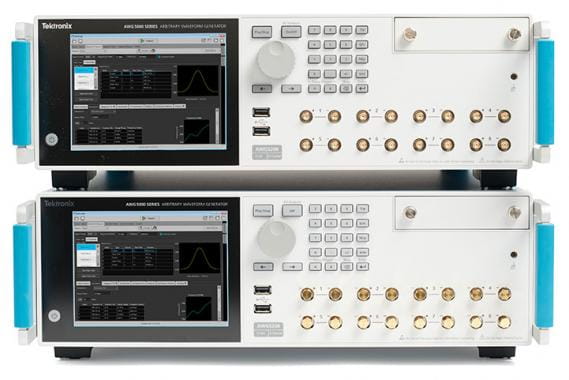

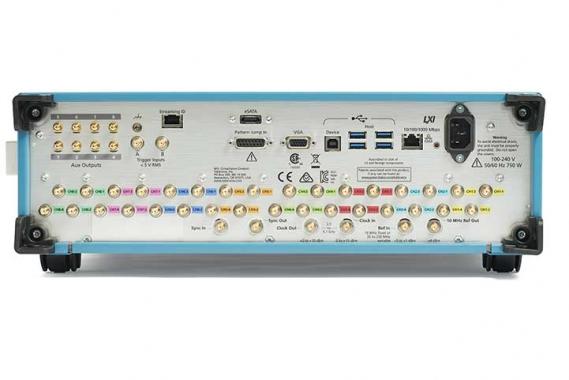

• 独立操作与全面连接性：内置显示器和触摸屏可直接在前面板选择、编辑、播放波形；标配 USB、LAN (LXI) 接口，兼容 SCPI 命令集及 IVI-COM/IVI-C 驱动，支持从 MATLAB 等第三方工具导入矢量波形，实现从仿真到现实的无缝迁移。

主要应用领域

相关产品资料下载

• AWG5200 任意波形发生器产品技术资料
• AWG5200 任意波形发生器产品用户手册
