核心性能指标

产品型号概览

关键技术特性

• 高精度双通道输出：两个完全独立的输出通道，支持同步、耦合及跟踪模式；14 位 DAC 配合 250 MS/s 采样率，确保任意波形细节还原度远超传统 12 位 AFG，有效降低量化噪声与失真。
• 丰富的内置波形库：预置正弦、方波、三角波、锯齿波、脉冲、噪声、DC 等标准波形，以及心电图、指数衰减、Sinc、高斯等数学函数；支持用户自定义任意波形上传与编辑，满足复杂激励需求。
• 灵活的调制与扫描功能：内置 AM/FM/PM/FSK/PWM 模拟与数字调制，以及线性/对数频率扫描和突发（Burst）模式；无需外部控制器即可生成通信协议测试、传感器仿真及功率器件驱动所需的复合信号。
• 宽范围输出能力：在 50 Ω 负载下输出 ±10 Vpp，高阻负载下达 ±20 Vpp；具备过载保护与输出使能控制，安全驱动从低功耗电路到功率放大器的各类被测设备。

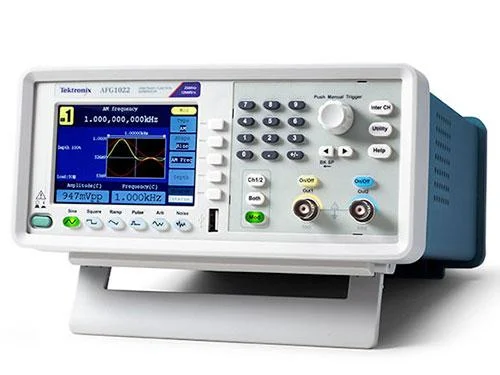

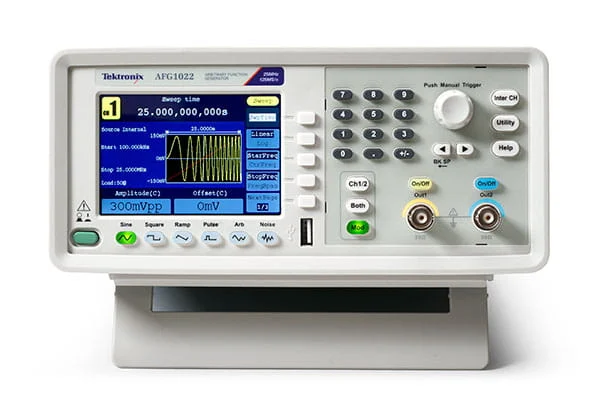

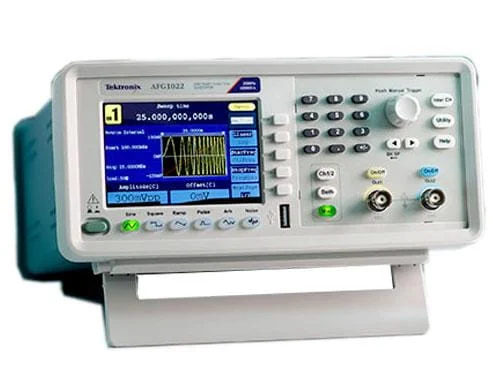

• 直观的人机交互界面：配备彩色 LCD 显示屏与专用旋钮/按键，参数调节实时反馈；支持 U 盘存储波形与配置，简化实验数据管理与跨设备迁移。

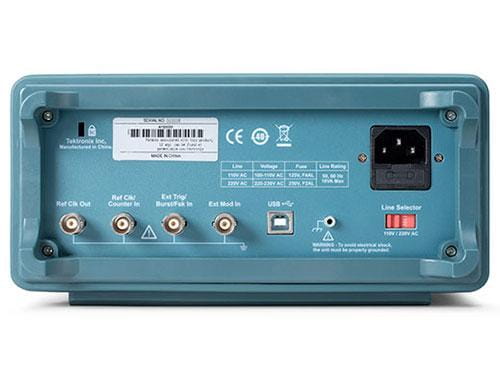

• 全面的远程控制接口：标配 USB-TMC 与 LAN (LXI) 接口，兼容 SCPI 命令集；提供 LabVIEW、MATLAB、Python 驱动程序及 IVI-COM 支持，无缝集成至自动化测试系统与虚拟仪器平台。
• 紧凑节能设计：深度仅约 100 mm，重量低于 1.2 kg，功耗 < 30 W；适合空间受限的实验台、便携式测试箱及高密度机架部署，同时降低长期运行成本。

主要应用领域

相关产品资料下载

• AFG1000/X 任意函数发生器产品技术资料
