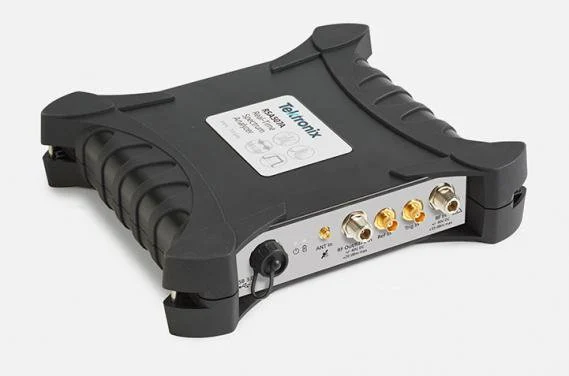

RSA500 系列实时频谱分析仪

RSA500 频谱分析仪采用坚固的便携式外形，具有高级频谱分析功能，可实现精确的实时测量。
快速捕获 9 kHz 至 18.0 GHz 范围內 VLF 到 Ku 频段的信号，支持 40 MHz 带宽捕获。

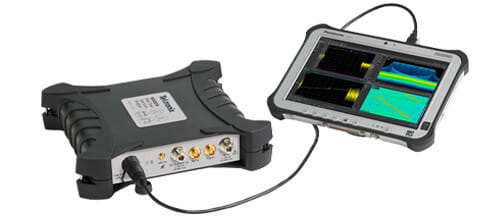

将两台或更多 RSA 设备连接至同一台 PC，即可实现多台仪器同步进行射频信号采集。
首页  ꄲ  Tektronix泰克  ꄲ  频谱分析仪  ꄲ  RSA500 系列实时频谱分析仪

  • RSA500A 系列便携式频谱分析仪

    电池供电的坚固型实时频谱分析仪，频率覆盖高达 7.5 GHz，具备 40 MHz 实时带宽与 IP51 防护等级，专为外场、车载及恶劣环境下的射频测试而设计

    核心性能指标

    9 kHz – 7.5 GHz 最大频率范围
    40 MHz 实时分析带宽
    -163 dBm/Hz 显示平均噪声电平 (DANL)
    +20 dBm 三阶交调截点 (TOI)
    IP51 防尘防水防护等级
    内置电池 支持热插拔双电池供电

    产品型号概览

    型号 频率范围 实时带宽 DANL (典型值) 相位噪声 (@1 GHz, 10 kHz offset)
    RSA503A 9 kHz – 3.2 GHz 40 MHz -163 dBm/Hz -102 dBc/Hz
    RSA507A 9 kHz – 7.5 GHz 40 MHz -163 dBm/Hz -102 dBc/Hz

    关键技术特性

    • 真正的实时无缝捕获：40 MHz 实时带宽配合 100% POI（捕获概率），可无间隙捕获短至 100 μs 的瞬态信号，确保跳频、脉冲干扰及间歇性异常事件不被遗漏，远超传统扫频仪能力。
    • 实验室级射频性能：DANL 低至 -163 dBm/Hz，TOI 达 +20 dBm，W-CDMA ACLR 动态范围 > 60 dB，在便携机身中提供媲美台式仪器的测量精度，满足从微弱信号检测到强信号邻道泄漏比测试的严苛需求。
    • 坚固耐用与全天候作业：通过 MIL-STD-810G 振动、冲击及温度循环测试，IP51 防护等级有效抵御灰尘与水溅；工作温度范围 -10°C 至 +50°C，适应沙漠、雨林及高寒等极端外场环境。
    • 灵活持久的电池供电：标配双锂离子电池支持热插拔更换，单块电池续航约 3.5 小时，总续航可达 7 小时以上；同时支持交流适配器与车载直流供电，真正实现不间断野外作业。
    • Spectrogram 三维瀑布图：直观展示频率、幅度与时间的三维关系，快速定位随时间变化的频谱活动模式，是排查 EMI、无线干扰及雷达脉冲序列的理想工具。
    • 丰富的解调与标准测量：内置 AM/FM/PM 模拟解调、ASK/FSK/PSK/QAM 数字解调及信道功率、占用带宽、ACLR、发射机掩码等一键式标准测量功能，大幅简化合规性验证流程。
    • 开放 API 与自动化集成：提供完整的 Windows/Linux 编程 API、IVI-COM 驱动及 LabVIEW/MATLAB 示例代码，支持 TekDrive 云协作，轻松嵌入自动化测试系统或自定义分析应用。

    主要应用领域

    外场频谱监测与干扰排查 无线通信网络安装与维护 EMI/EMC 预兼容现场诊断 雷达与电子战系统保障 公共安全与应急通信测试 物联网与低功耗射频模块验证 教育与科研移动实验室
