RSA306B USB 频谱分析仪

RSA306B 是一款紧凑型 USB 频谱和信号分析仪，专为专业性能而设计。它提供了通常在体积和成本是其两倍的仪器中才能找到的高级功能，使其非常适合实验室和现场使用。
首页  ꄲ  Tektronix泰克  ꄲ  频谱分析仪  ꄲ  RSA306B USB 频谱分析仪

  • RSA306B 实时频谱分析仪

    紧凑型 USB 供电实时频谱分析仪，以 9 kHz 至 6.2 GHz 频率范围和 40 MHz 实时带宽，在便携机身中提供实验室级射频测量性能

    核心性能指标

    9 kHz – 6.2 GHz 频率范围
    40 MHz 实时分析带宽
    -161 dBm/Hz 显示平均噪声电平（DANL）

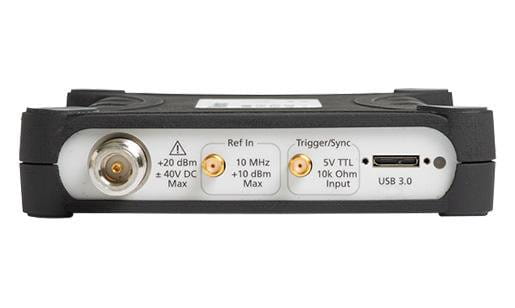

    +20 dBm 最大安全输入电平

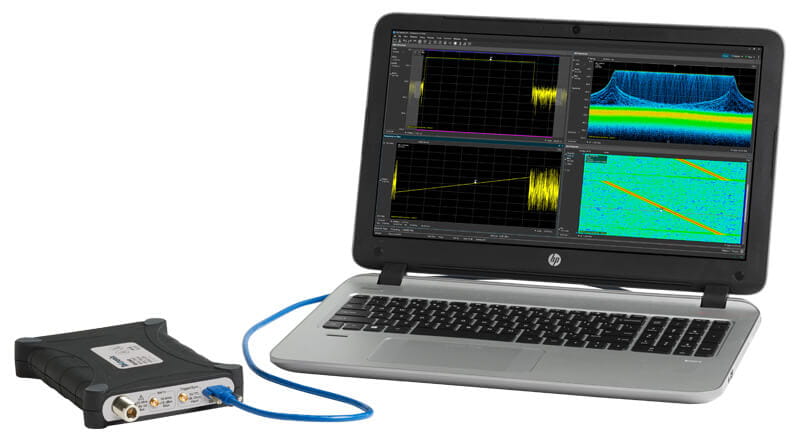

    USB 3.0 PC 连接与供电接口

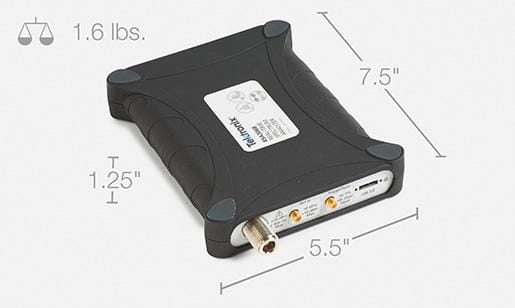

    < 1 kg 整机重量（含电池选件）

    产品型号概览

    型号 频率范围 实时带宽 DANL (典型值) 相位噪声 (@1 GHz, 10 kHz offset)
    RSA306B 9 kHz – 6.2 GHz 40 MHz -161 dBm/Hz -98 dBc/Hz

    关键技术特性

    • 真正的实时频谱分析：40 MHz 实时带宽配合无缝捕获技术，可 100% 无间隙捕获持续时间短至 100 μs 的瞬态信号，确保不遗漏跳频、脉冲干扰及间歇性异常事件。
    • 卓越的射频测量性能：DANL 低至 -161 dBm/Hz，三阶交调截点（TOI）达 +10 dBm，相位噪声 -98 dBc/Hz@10 kHz 偏移，满足从微弱信号检测到强信号邻道泄漏比（ACLR）测试的严苛需求。
    • 紧凑便携与 USB 供电：体积小巧、重量不足 1 kg，通过 USB 3.0 单线缆完成数据传输与供电（支持内置电池选件），无需外部电源适配器，真正实现外场、车载及产线灵活部署。
    • Spectrogram 三维瀑布图：直观展示频率、幅度与时间的三维关系，快速定位随时间变化的频谱活动模式，是排查 EMI、无线干扰及雷达脉冲序列的理想工具。
    • 丰富的解调与标准测量：内置 AM/FM/PM 模拟解调、ASK/FSK/PSK/QAM 数字解调及信道功率、占用带宽、ACLR、发射机掩码等一键式标准测量功能，大幅简化合规性验证流程。
    • 开放 API 与自动化集成：提供完整的 Windows/Linux 编程 API、IVI-COM 驱动及 LabVIEW/MATLAB 示例代码，支持 TekDrive 云协作，轻松嵌入自动化测试系统或自定义分析应用。
    • 坚固耐用设计：符合 MIL-STD-810G 振动与冲击标准，工作温度范围 -10°C 至 +50°C，N 型连接器耐磨可靠，适应恶劣外场环境与高强度产线使用场景。

    主要应用领域

    无线通信设备研发与生产测试 EMI/EMC 预兼容诊断 频谱监测与干扰排查 雷达与电子战系统维护 物联网与低功耗射频模块验证 教育与科研实验室教学 现场安装与网络优化
