核心性能指标

产品型号概览

关键技术特性

• ATI 异步时间交织技术：采用泰克专利 ATI 架构，通过两个对称的低速 ADC 路径交错采集，避免传统同步交织带来的相位失配与杂散，在全带宽范围内实现更平坦的频率响应和更低的本底噪声。
• 极致信号保真度：在 70 GHz 带宽下仍保持极低的固有抖动本底（<150 fs RMS）和优异的信噪比，确保对 PAM4、NRZ 等高速调制信号的精确表征，满足 IEEE 802.3ck、OIF CEI-112G 等最新标准要求。
• 4 通道全带宽同步采集：所有 4 个通道均可同时以标称带宽和采样率运行，无需牺牲性能即可进行多链路差分信号、时钟数据对齐或跨通道时序分析，显著提升复杂系统调试效率。

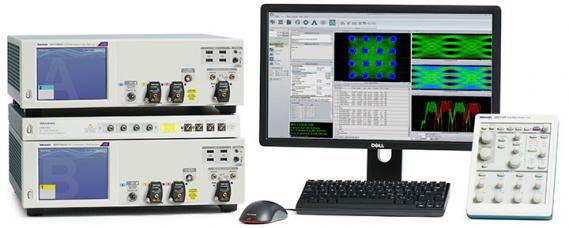

• 紧凑模块化设计：主机高度仅约 5.25英寸（3U），支持机架安装；可通过 TriSync™ 电缆将多台仪器同步，无缝扩展至 8、12 或 16 通道全带宽系统，适应未来更高通道数测试需求。
• 内置高级串行一致性测试：选件支持 USB4、PCIe Gen5/6、DDR5、HDMI 2.1、DisplayPort 2.0 等 20+ 种标准的自动化发射机与接收机合规性测试，集成 SRS 软件简化配置与报告生成。
• Spectrum View™ 频谱视图：每个通道独立数字下变频，可同时显示时域波形与频域频谱，无需切换模式即可关联瞬态事件与频谱异常，加速 EMI 诊断与信号完整性问题定位。
• 开放式分析与远程控制：支持 TekScope PC 离线分析、TekDrive 云协作、MATLAB/LabVIEW/Python API 编程控制，以及 IVI-COM 驱动兼容旧有自动化脚本，无缝融入研发与产线测试生态。

主要应用领域

相关产品资料下载

• DPO70000SX ATI 高性能示波器产品资料
• TDPO70000SX ATI 高性能示波器用户手册
