7 系列 DPO 数字荧光示波器

7 系列 DPO 提供无与伦比的信号保真度、高 ENOB、低噪声、低抖动、快速测量吞吐量，以及屡获殊荣的 TekScope® 用户界面，使其成为满足高速串行、高能物理和关键射频应用不断发展需求的理想选择。
带宽范围为 8–25 GHz，兼容 TekConnect™ 探头。

首页 ꄲ Tektronix泰克 ꄲ 示波器 ꄲ 7 系列 DPO 数字荧光示波器

7系列 DPO 数字荧光示波器

凭借高达25 GHz的模拟带宽与低噪声高保真度信号采集，为高速数字设计、宽带射频分析及高级瞬态研究提供无可匹敌的测量精度

25 GHz 最大模拟带宽

125 GS/s 实时采样率

2 Gpts 最大记录长度 (选配)

10-bit ADC 垂直分辨率

4通道 TekConnect® 模拟输入

15.6" FHD 容性触摸显示屏

型号	模拟通道数	带宽选项 (可升级)	采样率 (所有通道)	标配记录长度
DPO714AX	4	8 / 10 / 13 / 16 / 20 / 25 GHz	125 GS/s	500 Mpts (可选配 1G/2G)

低噪声与高 ENOB：采用定制 ASIC 技术的新型高性能信号路径，结合 10位 ADC，提供比传统 8位示波器高 4倍的垂直分辨率，最大化测试裕量。
QuietChannel™ 降噪技术：配备主动 CTLE（连续时间线性均衡），提供 7种增益设置及一键优化，有效补偿高频信号通道损耗，显著降低本底噪声。
Pinpoint® 全带宽数字触发：支持高达 25 GHz 的全带宽触发，触发抖动 ≤10 fs，最小可触发脉冲宽度 32 ps，精准捕获难以捕捉的瞬态事件。
10倍数据吞吐量：内置 10G SFP+ 端口和 TekHSI™ 技术，基于 gRPC 低延迟框架，将大型波形数据集传输速度提升最高 10倍，支持 Python/C# 库。
颠覆性堆叠显示模式：为每个波形分配独立的全分辨率格线，充分利用 10位 ADC 动态范围，消除传统重叠显示带来的精度与可视性矛盾。

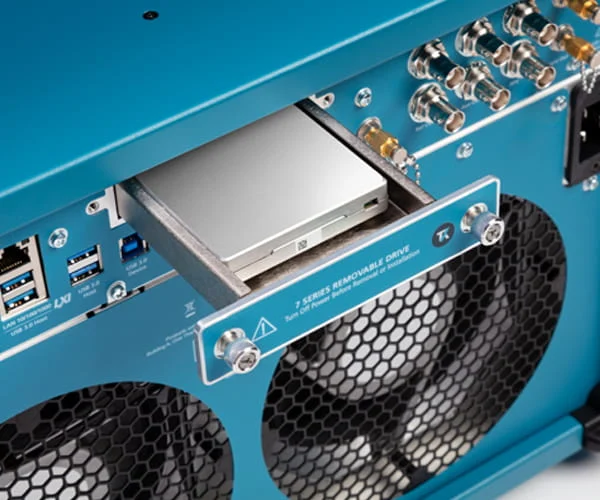

双操作系统灵活切换：标配封闭嵌入式 Linux SSD，可选配 Windows 10 SSD，支持现场热插拔切换，满足不同安全与第三方软件集成需求。
低延迟触发输出：通道 1和辅助输入支持 <20 ns 的低延迟触发输出，便于将示波器与其他设备紧密同步，满足高级研究交叉触发需求。
全面的高级分析选件：支持高级抖动和眼图分析(DJA)、信号完整性建模(SIM/SIMA)、SignalVu-PC 矢量信号分析及多种高速串行协议自动化一致性测试。

高速数字设计与信号完整性验证 AI数据中心信号与电源完整性分析工业标准高速串行接口一致性测试内存总线分析与调试宽带射频系统 (5G/毫米波/电子战) 瞬态现象高级研究 (高能物理/粒子加速器) 多通道相位同步雷达测试抖动与时序深度分析
