核心性能指标

产品型号概览

关键技术特性

• 同类最佳的信号保真度：采用全新 TEK061 前端 ASIC 与 TEK049 ADC，实现同类最低的输入噪声（54.8 μV @ 1 mV/div, 1 GHz）与同类最高的有效位数（ENOB 8.2位 @ 1 GHz）。
• 全通道满血性能：拒绝性能妥协，在所有4条通道上同时提供 25 GS/s 采样率、高达 8 GHz 带宽及最高 1 Gpts 记录长度，无任何通道降级。
• 专利频谱视图 (Spectrum View)：每个输入背后配备独立的数字下变频器(DDC)，支持高达 2 GHz 的 RF 捕获带宽，实现时域与频域独立控制与同时优化采集。
• 无缝迁移与 PI 转换器：与 6系列 MSO 台式示波器共享相同的用户界面与编程后端；内置 PI 转换器可自动识别并转换旧款 DPO/MSO 平台的命令，无需重写自动化测试代码。

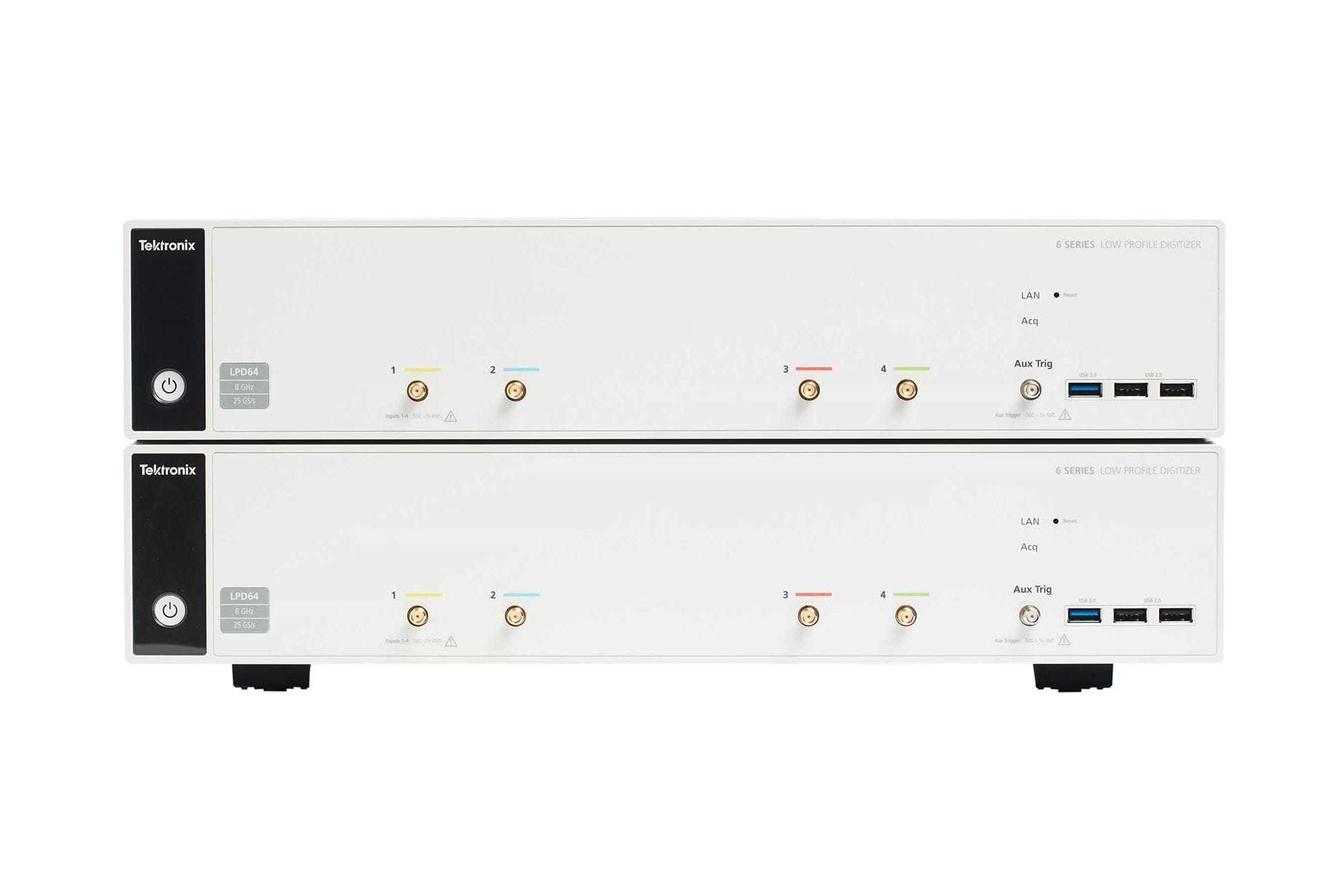

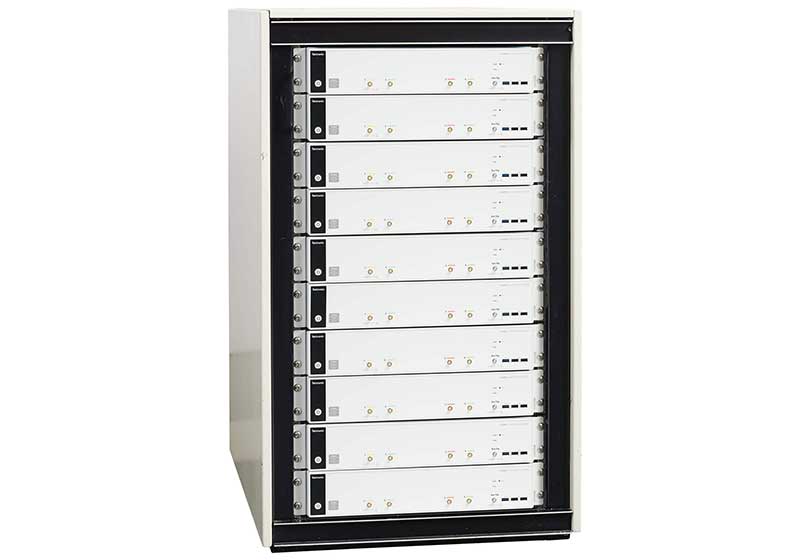

• 高精度多仪器同步：支持手动时延校正和辅助触发输入，可将多台仪器通道间的时延精确校准至 200 ps 以内，轻松构建 16 至 200+ 通道的高密度同步采集系统。
• 现代化的远程数据访问：支持 e*Scope 浏览器免驱控制、TekDrive 云端文件共享及 TekScope PC 端离线分析；提供 Python、MATLAB、C/C++ 等丰富驱动，完美融入现代自动化测试机架。
• 高分辨率模式 (High Res)：根据采样率应用独特的硬件 FIR 滤波器，消除噪声并防止假信号，在 ≤625 MS/s 采样率下最高可提供 16位 垂直分辨率。

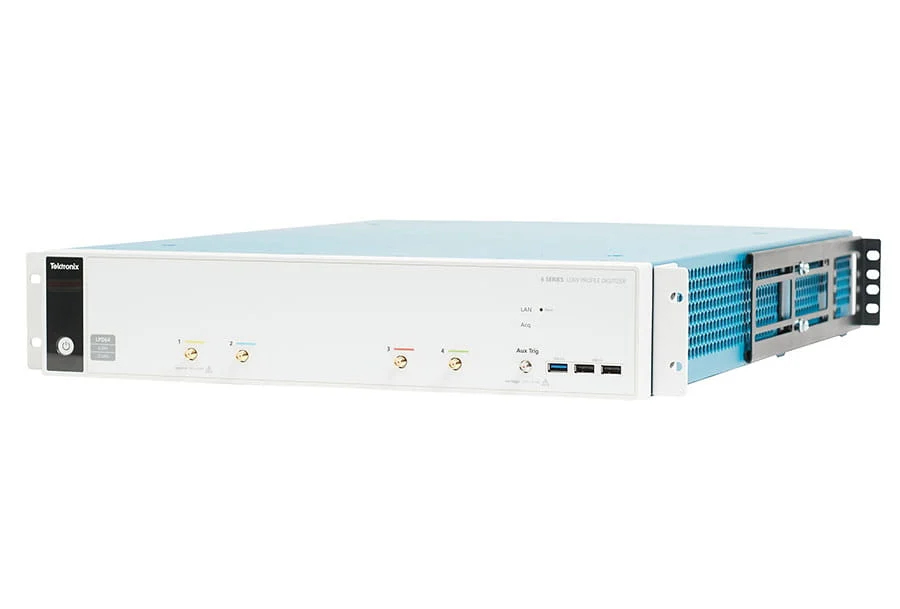

• 坚固的机架级设计：标准 2U 高度 (87.3 mm)，开箱即装标准机架安装套件；支持封闭嵌入式 Linux 或可选 Windows 10 操作系统，满足高安全环境的数据保护需求。

主要应用领域

相关产品资料下载

• 6系列紧凑型数字化仪技术资料
