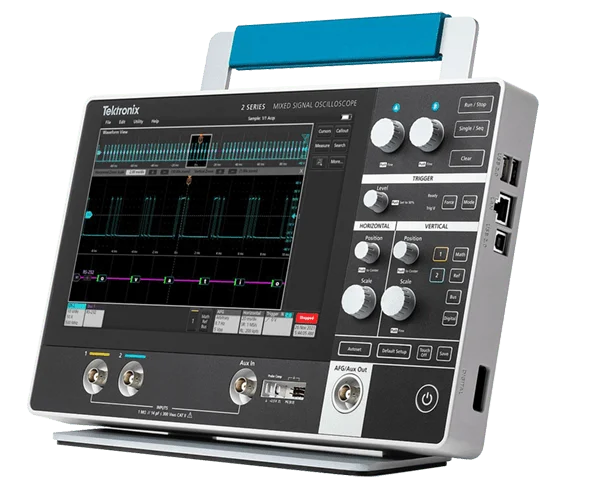

2 系列 MSO 便携式混合信号示波器

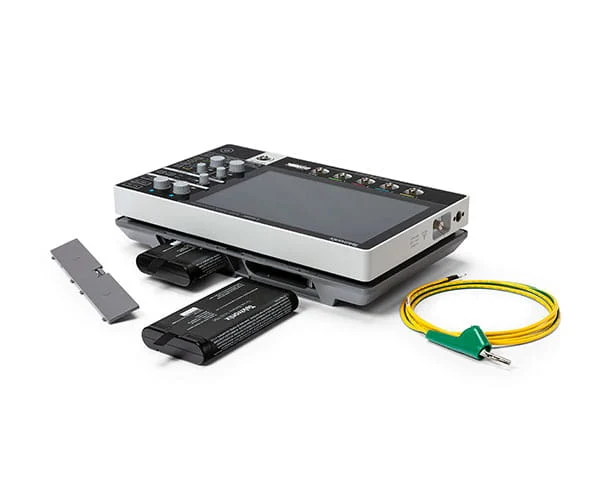

对于那些需要便携式示波器便利性的用户，2 系列 MSO 展现了卓越的性能。尽管小巧紧凑（可装入笔记本电脑包），但它的性能却非常强大，提供高达 500 MHz 的带宽、2.5 GS/s 的最大采样率以及 2 或 4 个模拟通道。正面和侧面 I/O 端口易于访问和连接。此外，该款示波器提供可拆卸电池组可选，以便您在工作台或现场灵活使用。
首页  ꄲ  Tektronix泰克  ꄲ  示波器  ꄲ  2 系列 MSO 便携式混合信号示波器

  • 2系列 MSO 便携式混合信号示波器

    轻薄便携兼具专业性能，为现场调试与嵌入式开发提供随时随地的精准洞察

    核心性能指标

    500 MHz 模拟带宽
    2 GS/s 实时采样率
    10 Mpts 最大记录长度
    12-bit ADC 垂直分辨率
    4+16 模拟+数字通道
    ≤1.8 kg 整机重量 (含电池)

    产品型号概览

    型号 模拟通道数 数字通道数 带宽 采样率
    MSO24 4 16 100 MHz / 200 MHz / 350 MHz / 500 MHz 2 GS/s
    MSO22 2 16 100 MHz / 200 MHz / 350 MHz / 500 MHz 2 GS/s

    关键技术特性

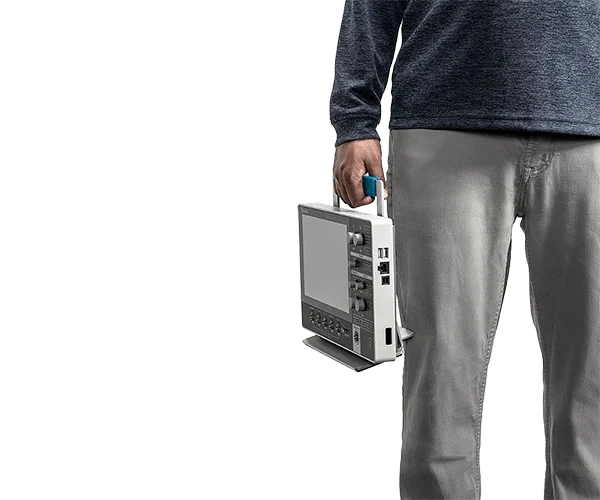

    • 超便携设计：厚度仅3.8厘米，重量低于1.8kg（含电池），轻松放入背包，支持长达8小时电池续航。
    • 12位 ADC 架构：提供比传统8位示波器高16倍的垂直分辨率，精准捕捉电源纹波与微弱信号细节。
    • 集成逻辑分析：标配16条数字通道，支持并行总线时序分析与串行协议解码，无需额外购买逻辑分析仪。
    • 10.1英寸高清触控屏：全高清容性触摸屏，支持手势缩放、拖拽及直观的多窗口布局操作。
    • 丰富协议解码：内置I2C、SPI、UART、CAN等串行总线自动解码、触发与搜索功能，加速嵌入式调试。
    • 高级数学与测量：支持FFT频谱分析、滤波器设计及自动化极限测试，满足多样化分析需求。
    • 即开即用体验：开机时间小于10秒，配合直观的触摸界面与上下文帮助系统，大幅降低学习门槛。
    • 灵活连接能力：支持Wi-Fi远程控制、USB存储导出及PC端TekScope软件离线分析，拓展工作流边界。

    主要应用领域

    现场设备维护 嵌入式系统调试 电源完整性验证 汽车电子诊断 物联网设备开发 工业控制检修 消费电子研发 教育科研实验 生产线快速测试 移动故障排查
