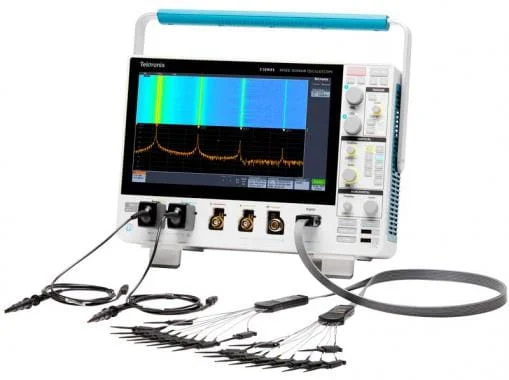

3 系列 MDO 混合域示波器

3 系列 MDO 凭借泰克超大的显示屏、更优的低电平信号测量精度以及业内领先的探头性能，为台式示波器树立新标准。3 系列内置独特的、真正的硬件频谱分析仪，具有出色的射频测试性能和有保证的射频技术规格，无论您是测试 IoT 基带设计，还是仅用于简单的 EMI 诊断，均可满足您的需求。
首页  ꄲ  Tektronix泰克  ꄲ  示波器  ꄲ  3 系列 MDO 混合域示波器

  • 3系列 MDO 混合域示波器

    集示波器、频谱分析仪、逻辑分析仪于一体的紧凑型调试平台，重新定义入门级测试体验

    核心性能指标

    1 GHz 模拟带宽 (可升级)
    2.5 GS/s 实时采样率
    10 Mpts 最大记录长度
    12-bit ADC 垂直分辨率
    3 GHz 频谱分析频率范围
    4+16 模拟+数字通道

    产品型号概览

    型号 模拟通道数 数字通道数 内置频谱仪 可选带宽范围
    MDO34 4 16 选配 (最高3 GHz) 100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz
    MDO32 2 16 选配 (最高3 GHz)

    关键技术特性

    • 混合域架构：集成示波器、频谱分析仪、逻辑分析仪、协议解码器于一体，单台仪器覆盖多维调试需求。
    • 12位 ADC 技术：提供比传统8位示波器高16倍的垂直分辨率，精准捕捉电源纹波与微弱信号细节。
    • 内置频谱分析仪：独立射频输入通道，频率范围高达3 GHz，支持AM/FM/PM解调及EMI预合规测试。
    • 11.6英寸高清触控屏：全高清容性触摸屏，支持手势操作与直观的多窗口布局，提升调试效率。
    • 丰富协议支持：内置I2C、SPI、USB、UART、CAN等串行总线自动解码、触发与搜索功能，加速嵌入式调试。
    • 高级数学与测量：支持FFT、滤波器设计、功率测量及自动化极限测试，满足多样化分析需求。
    • 紧凑便携设计：机身深度仅11.4厘米，重量低于3kg，适合实验室桌面与现场移动调试场景。
    • 灵活升级路径：带宽、数字通道、频谱仪频率及分析套件均可通过软件许可随时升级，保护长期投资。

    主要应用领域

    嵌入式系统调试 电源完整性分析 射频与无线通信 汽车电子诊断 物联网设备验证 工业控制与维护 消费电子研发 教育科研实验 EMI预合规测试 现场故障排查
