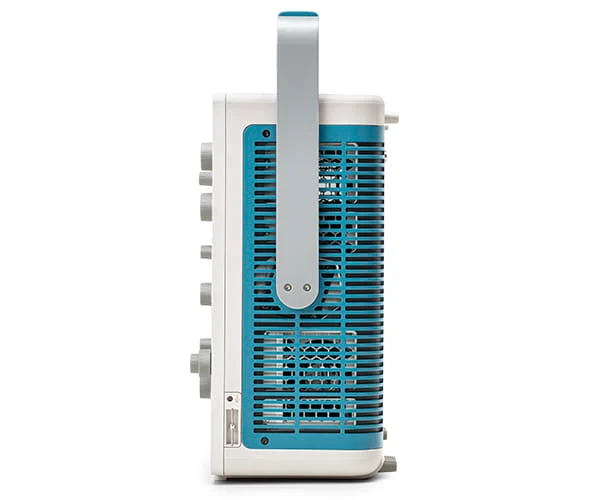

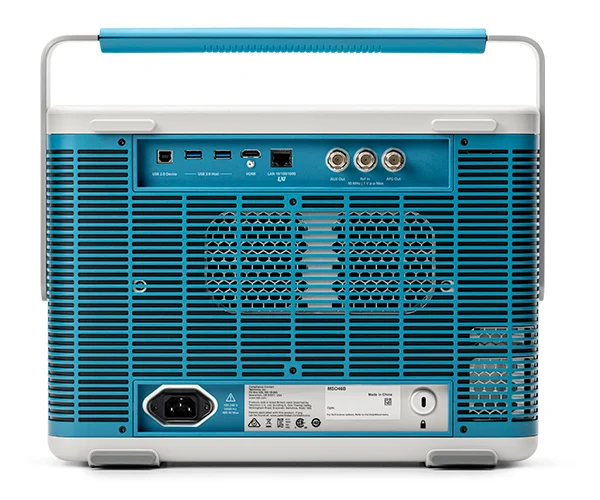

4系列 B MSO 混合信号示波器

多功能 4 系列 B MSO 具备应对复杂设计挑战的性能， 并且拥有直观的用户界面， 能够按照您的期望进行操作。 凭借新升级的处理器系统， 该示波器能够更快地提供准确的测量结果， 同时拥有一系列出色的分析工具。
首页  ꄲ  Tektronix泰克  ꄲ  示波器  ꄲ  4系列 B MSO 混合信号示波器

  • 4系列 B MSO 混合信号示波器

    便携式设计兼具台式级性能，为嵌入式系统调试提供前所未有的灵活性与洞察力

    核心性能指标

    1 GHz 模拟带宽 (可升级)
    5 GS/s 实时采样率
    62.5 Mpts 最大记录长度
    12-bit ADC 垂直分辨率
    >500k 波形捕获速率/秒
    6通道 FlexChannel® 输入

    产品型号概览

    型号 FlexChannel 通道数 最大模拟通道 最大数字通道 (配TLP058) 可选带宽范围
    MSO44B 4 4 32 200 MHz, 350 MHz, 500 MHz, 1 GHz
    MSO46B 6 6 48

    关键技术特性

    • FlexChannel® 技术：每个通道可配置为1个模拟信号或8个数字逻辑输入，无需额外硬件即可扩展数字调试能力。
    • 12位 ADC 架构：新一代前端放大器提供比传统8位示波器高16倍的垂直分辨率，精准捕捉微弱信号细节。
    • 高分辨率模式：基于硬件的FIR滤波器根据采样率自动优化，最高可达16位垂直分辨率，有效降低噪声。
    • 13.3英寸高清触控屏：全高清 (1920x1080) 容性触摸屏，支持手势缩放、拖拽及多窗口堆叠显示操作。
    • 频谱视图 (Spectrum View)：专利技术实现时域与频域独立控制，同步观察信号时序变化与频率成分。
    • 丰富协议解码：内置I2C、SPI、USB、UART、CAN/FD等数十种串行总线自动解码、触发与搜索功能。
    • 高级分析套件：可选功率测量、环路响应分析、逆变器电机驱动分析及自动化极限测试模块。
    • 便携与续航：紧凑型机身设计，可选电池包支持长达4小时野外作业，兼顾实验室与现场调试需求。

    主要应用领域

    嵌入式系统调试 电源设计与完整性 汽车电子与车载网络 物联网设备验证 工业控制与自动化 电机驱动分析 医疗电子设备 消费电子研发 串行总线一致性 现场故障排查
