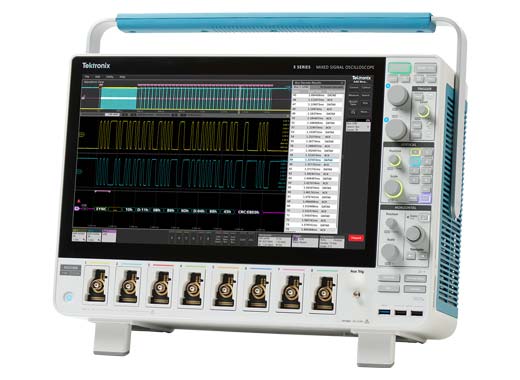

5系列 B MSO 混合信号示波器

泰克5系列B MSO混合信号示波器重新定义了中端测试标准，提供350MHz至2GHz可升级带宽、6.25Gs/s采样率及12位ADC垂直分辨率。其独创的flexchannel®技术允许每通道灵活配置为模拟或8路数字输入，最多支持64条数字通道。配备15.6英寸全高清触控屏与专利频谱视图，可同时进行时域和频域独立分析。内置丰富的串行总线解码、电源测量及电机驱动分析套件，广泛适用于嵌入式系统调试、汽车电子、物联网设备验证及EMI故障排查等场景，是兼顾高性能与灵活性的理想选择。
首页  ꄲ  Tektronix泰克  ꄲ  示波器  ꄲ  5系列 B MSO 混合信号示波器

  • 5系列 B MSO 混合信号示波器

    重新定义中端示波器标准，为嵌入式系统设计提供卓越的信号保真度与灵活性

    核心性能指标

    2 GHz 模拟带宽 (可升级)
    6.25 GS/s 实时采样率
    500 Mpts 最大记录长度
    12-bit ADC 垂直分辨率
    >500k 波形捕获速率/秒
    8通道 FlexChannel® 输入

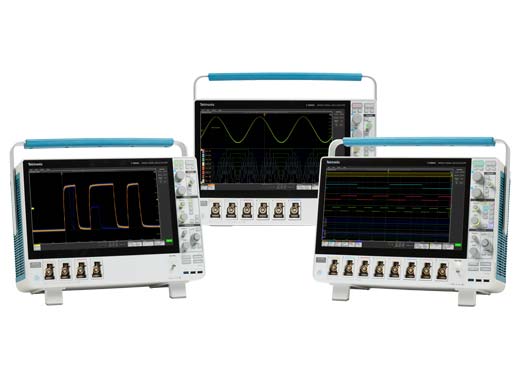

    产品型号概览

    型号 FlexChannel 通道数 最大模拟通道 最大数字通道 (配TLP058) 可选带宽范围
    MSO54B 4 4 32 350 MHz, 500 MHz, 1 GHz, 2 GHz
    MSO56B 6 6 48
    MSO58B 8 8 64

    关键技术特性

    • FlexChannel® 技术：每个通道可配置为1个模拟信号或8个数字逻辑输入，灵活扩展系统查看能力。
    • 12位 ADC 技术：新一代 TEK049 ASIC 芯片，提供比传统8位示波器高16倍的垂直分辨率。
    • 高分辨率模式：基于硬件的FIR滤波器，根据采样率自动优化，最高可达16位垂直分辨率。
    • 15.6英寸高清触控屏：全高清 (1920x1080) 容性触摸屏，支持手势操作与多窗口堆叠显示。
    • 频谱视图 (Spectrum View)：专利技术，同时独立控制时域和频域分析，无需外部频谱仪。
    • 丰富的协议支持：支持 I2C, SPI, USB, Ethernet, CAN/FD, RS-232 等数十种串行总线解码与触发。
    • 高级分析套件：可选功率测量、逆变器电机驱动分析、环路响应分析及自动化合规测试。
    • 灵活的操作系统：支持封闭嵌入式OS或可选 Windows 10 SSD，兼顾仪器专用性与PC开放性。

    主要应用领域

    嵌入式系统调试 电源设计与完整性 (PDN) 汽车电子与车载网络 三相电电子器件 物联网 (IoT) 设备验证 工业控制与自动化 电机与逆变器驱动分析 医疗电子设备开发 串行总线一致性测试 EMI/EMC 故障排查
